一、概述

     GW5型双柱水平断口水平旋转式户外三相高压交流隔离开关是在额定频率50Hz,额定电压35kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离或联通之用。同时，还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。

      GW5-40.5户外高压隔离开关是双柱水平回转式结构，每极两个绝缘支柱带着导电闸刀反向回转90°，形成一个水平断口。两个支柱呈V型交角50°，安装在一个底座上，安装灵活方便。其接线端通过软连接过渡，导电可靠，维修方便，触头元件用久后可更换新件，保养容易。本隔离开关体积小，结构简单，操作轻便，适于多种布置方案的单相或联动操作。它配用CSG型手力操动机构及DSW4电磁锁进行操作。

    二、结构特征与动作原理

     GW5Ⅲ系列完善化改进型隔离开关是双柱水平回转单断口结构，包括三个单极，每极为V型双柱式结构，主要由底座、支柱绝缘子、导电部分组成。每极有两个绝缘支柱呈50°角，分别装在与底座相连的轴承座上，通过四连杆传动。导电闸刀分为左、右触头，分别固定在支柱绝缘子上。

    ●左触头由若干对铜触指组成，固定在导电杆的末端，每一对触指都由不锈钢弹簧施压以保证接触点上足够并稳定的压力；

    ●　右触头由一块特殊外形的铜排制成，固定在导电杆的末端；导电杆是由高强度并具有高导电率的槽铝制成；

    ●当支柱绝缘子带动左、右触头旋转90°时，触头通过一种滑动运动合闸。在合闸过程中具有自清洁和自夹紧功能，同时，当短路电流通过时，触指在电场的作用下受到的电磁力也是夹紧方向，因而可以在由短路电流引起的电动力作用下保证最佳的性能；

    ●触指的对数、触头的尺寸和导电杆的尺寸都要视设备的电气和机械特性的要求而定。在触指和触头上有电流流过的区域都镀有硬银；

    ●就主导电回路而言，隔离开关只有一个断点；即隔离开关左、右触头的啮合点。包括配用的接地开关在内，所有电流流过的元件都是标准化的

 　  操作隔离开关时，将五防锁打开，手柄抬起，并插入螺栓，保证手柄水平操作，操作到位后，将螺栓拆下，手柄向下收起，落入相应的止挡，再锁上五防锁。

    三、技术参数

    四、主要特点

    操作灵活方面：采用铸铝底座加工程塑料轴套，摩擦力小，操作灵活轻便。

    防锈蚀方面：大量采用铝件和不锈钢件，钢制件全部采用热镀锌处理。铸铝底座，机构箱体采用不锈钢材质，整体结构密封性好，防水、防尘、防锈蚀能力强。

    通用性方面：结构简单可靠，兼容性强，具备90°和180°两种输出转角，且零部件完全一致，更换接头，可实现垂直操作。

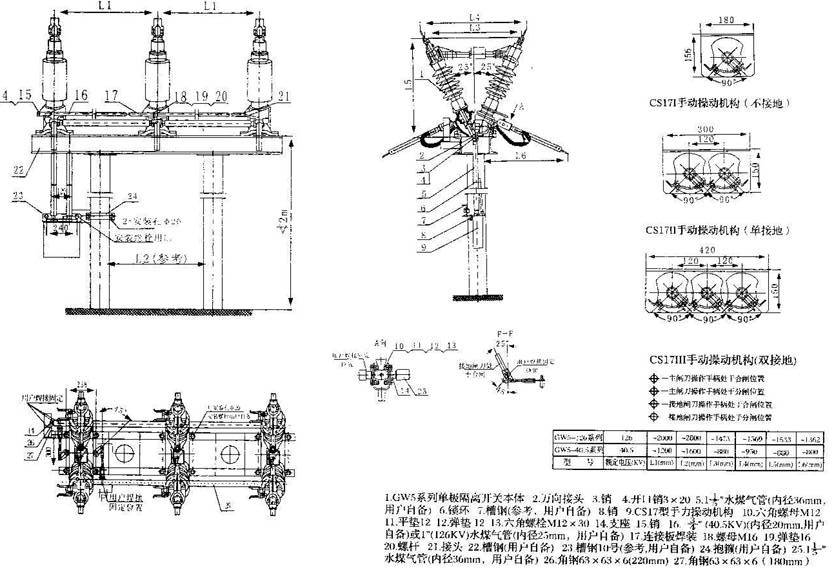

    五、安装示意图
