一 概述
FZW32-12D/T630-20型户外高压隔离真空负荷开关是我公司引进西安高压电器研究所技术开发的新一代高压电器产品，各项技术性能指标符合 GB3804 和IEC标准，适用于户外12KV、三相交流 50Hz 的供电网络中。
二 安装方式
FZW32-12D型户外高压隔离真空负荷开关以单杆式、手动操作为主，也可采用电动或远程遥控操作，隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭忽在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
三、正常使用条件
A)海拔：不超过1000m；
B)周围空气温度：上限+40℃，下限-30℃；
C)相对湿度：日平均值不大于9%，月平均值不大于90%；
D)风压：不超过700Pa（相当于风速34m/s）；
E)空气污秽程度（等级）；不大于III级；
F)覆冰：不超过10级；
G)无经常性剧烈振动的场所
四 主要技术参数
项目 | 单位 | 数值 |
额定电压 | kV | 12 |
额定频率 | Hz | 50 |
额定电流 | A | 630 |
额定有功负载开断电流 | A | 630 |
额定闭环开断电流 | A | 630 |
5%额定有功负载开断电流 | A | 31.5 |
额定电缆充电开断电流 | A | 10 |
额定空载变压器开端容量 | kVA | 1600 |
额定开断电容器组电流 | A | 100 |
1min工频耐受电压：（真空断口、相间、相对地/隔离断口） | kV | 42/48 |
雷电冲击耐受电压：（相间、相对地/隔离断口） | kV | 75/85 |
额定短时耐受电流（热稳定） | kA | 20 |
额定短路持续时间 | S | 4 |
额定峰值耐受电流（动稳定） | kA | 50 |
额定短路关合电流 | kA | 50 |
机械寿命 | 次 | 10000 |
真空灭弧室触头允许磨损厚度 | mm | ≤2 |
手动操作力矩 | Nm | ≤200 |
负荷开关真空灭弧室装配调整 | 触头开距 | Mm | 5±1 |
平均分闸速度 | m/s | 1.1±0.2 |
三相分闸不通期 | ms | ＜5 |
三相合闸不通期 | ms | ＜2 |
带电体之间及相对空气距离 | mm | ＞200 |
辅助回路电阻 | μΩ | ≤400 |

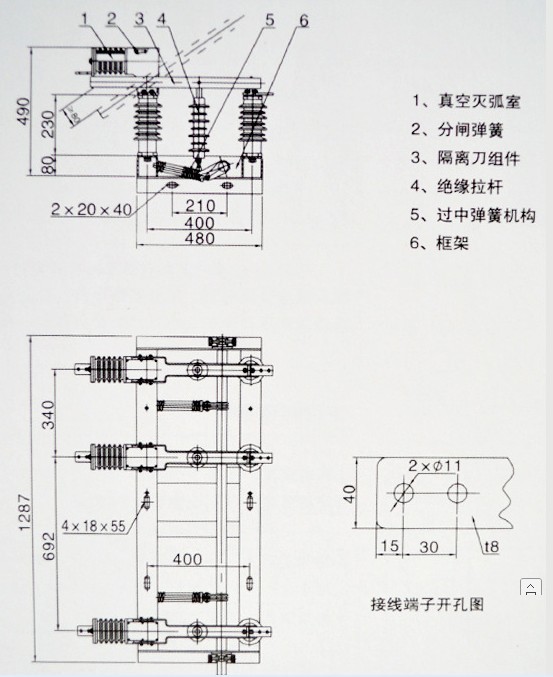

五 外形及安装尺寸
安装方式 | 横向宽度 | AB相间间距 | BC相间间距 |
单杆水平装 | 1300 | 750 | 320 |
单杆侧装 | 1230 | 500 | 500 |
单杆侧装 | 1050 | 400 | 400 |
'
