EXT610智能仪表

 技术参数

1、 使用条件：环境温度-20～70℃，相对湿度≤90%。

2、 电源电压：AC85～265V，频率50Hz/60Hz或DC30V。

3、 测量误差：±0.5%FS

4、 桥路供电电压：9V，最大电流500mA。

5、 输出节点：三路继电器，负载10A/250V或10A/30V;三输入。

6、  输出接口：基本配置为RS232串口，可选配置为RS485串口、20mA电流环串口、0-5V/1-5V/0-10V电压量、0-20mA/4-20mA模拟量。

7、 测量范围：可采集正负信号并显示正负值。

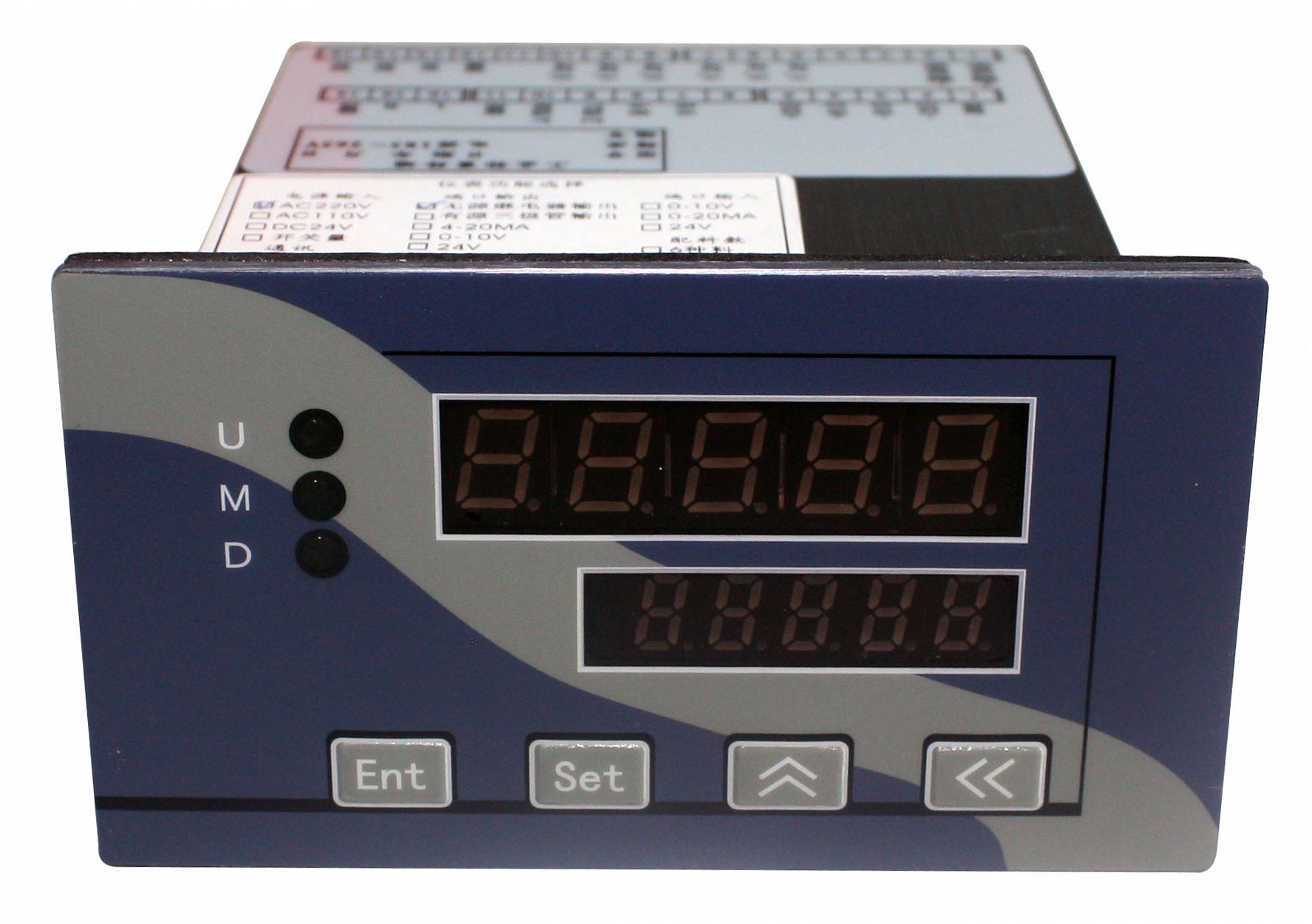

2.2.2 前面板介绍

(1)U表示上限输出有效指示灯，当显示的实时值（峰值）大于或小于上限值时，该指示灯亮。

(2)M表示中限输出有效指示灯，当显示的实时值（峰值）大于或小于中限值时，该指示灯亮。

(3)D表示下限输出有效指示灯，当显示的实时值（峰值）大于或小于下限值时，该指示灯亮。

(4)ENT键：进入标定；设置数据及参数项时作为确认键。

(5)SET键：进入参数设置；设置参数项时作跳过键。

(6)  键:  设置数据时作为上加键。(7)  键： 设置数据时作右移键。

 2.2.4 端子的定义

上排（从左到右）

                                  表2-1

 端子说明：

1、 GND ：屏蔽线。2、 EXC-：激励负极。 3、 SIG-：信号负极。  4、 SIG ：信号正极。  5、 EXC+：激励正极。

6、 不接。   7、 485-B-/422-A   8、 485-A+/422-B  9、 RS232/RXD：RS232串口接收端/422-Z。  10、 RS232/TXD：RS232串口发送端/422-Y。

 11、 GND   12、 L：AC220V电源的L极，或DC24V任意极。 13、 N：AC220V电源的N极，或DC24V任意极。 14、 GND：AC220V电源地或作为屏蔽地。

 下排（从左到右）

                                   表2-2

 1 20mA+、  0~20mA/0~5v/0~10v输出正极

 2 20mA-、  0~20mA/0~5v/0~10v输出负极

 3 JK1_A和JK1_B、JK2_A和JK2_B、JK3_A和JK3_B分别表示上限、中限、下限的两个输出端口，当输出有效时，继电器吸合，两个端口由断开状态变成连接状态。

 3 IN1、IN1、IN3为3个输入端，与GND短接则有输入；

第三章  操作说明

3.1 进入设置SETUP

1、 开机时，显示版本号A8b01,进入主显示界面。按SET键，显示SET，按确认；

2、 ALA1表示输入的清零范围值（为主显示所显示值所能清掉的范围），按确认；

3、 ALA2表示输入的上限值（超出或小于所设定的仪表上限输出有效），按确认；

4、 ALA3表示输入的中限值（超出或小于所设定的仪表上限输出有效），按确认；

5、 ALA4表示输入的下限值（超出或小于所设定的仪表下限输出有效），按确认；

6、 ALA5表示输入峰峰值自动复位的范围（为副显示所显示的值能够清掉的范围及超过设定值可以累计下一个峰值），按确认；

7、 ALA6表示设置上中下限判断方式，该项用四位二进制数表示，最低位的“0”、“1”分别表示用实时值或峰值进行判断。高三位的“0”、“1”分别表示上中下限值超出或小于实时值（峰值）。

8、 ALA7表示模拟量或电压量的设置；如设置成1为取中间值的正负输出，例如：0-10V的变送输出入设为1，仪表0点输出为5V，正值时电压输出为5-10V，负值时仪表输出为0-5V,按确认；

9、 ALA7.1 表示模拟量或电压量零点输出微调，通过键及键来微调输出电流或电压的零点大小，调整完成后，按确认；

10、 ALA7.2 表示模拟量或电压量最大输出点微调，通过键及键来微调输出电流或电压的最大值，调整完成后，按确认；

11、 ALA8表示输入自动追零范围值（所设定值的范围内可以自动回零位），按确认；

12、 ALA8表示输入上电清零的时间范围值，（OFF为上电不清零，1-9为在设定的上电清零时间到后开始清零，）按确认；

13、 SC表示设置串口发送方式，0为CB920连续模式，1为CB920命令模式, 2为Modbus 连续模式，3为Modbus RTU模式，按确认；

14、 BAUD表示设置波特率，可选择的波特率为600、1200、2400、4800、9600、19200，按确认；

15、 ST表示当通讯协议在连续方式或自动方式时，仪表每秒钟向上位机传送数据的次数。

16、 ADDR表示设置仪表地址，00～99，00无地址，按确认，返回正常状态。

3.2 进入标定CALIB

1、 在主显示界面，按ENT键，显示CAL，按确认，提示输入密码，输入52000（输入10000为恢复出厂设置），按确认，完成进入下一步；

2、 设置分度值DD，分别为1、2、5为显示的最小分度值，按确认，完成进入下一步；

3、 设置小数点位数POINT，0～3为测量值的小数点位数，按确认，完成进入下一步；

4、 设置A/D转换速率ADS，0～13，0最慢，13最快，按确认，完成进入下一步；

5、 滤波级数FLT，0～31为滤波级数，0无滤波，31最大相应速度也最慢，按确认，完成进入下一步；

6、 设置最大量程SPAN，根据传感器的量程或实际使用量程来设定，按确认，完成进入下一步；

7、 显示测量内码，C00空载，加上称重台后仪表空秤时所输出的内码值稳定后，按确认，完成零点标定进入下一步；

8、 显示测量内码，CSP加载，加最大量程的80%的砝码看输出的内码值稳定后，按确认，输入所加载砝码的实际数值，按确认，完成量程标定，显示PASS，返回正常状态。

如果采用数字标定法，则在上一步显示CSP时，按﹤键切换到显示CDP，按确认，输入标准砝码对应的内码值，按确认，显示CDP1,输入砝码对应的重量数值，再按ENT键按确认即完成标定。

第四章  功能操作介绍

4.1 标定

仪表第一次装入新的设备或者设备更换传感器的情况下，在进行称重工作之前必须对仪表进行标定操作。在使用过程中若出现称重不准的现象，也需要进行重新标定。在主显示界面下，按ENT键，进入CAL菜单，然后选择进入COO菜单项按ENT键进行零点标定（主显示表示零点内码），在CSP菜单项放置已知重量的砝码（主显示表示重量内码），按ENT键进入重量输入界面，输入重量值完成标定。如果采用数字标定法，则在上一步显示CSP时，按﹤键切换到显示CDP，按确认，输入标准砝码对应的内码值，按确认，显示CDP1,输入砝码对应的重量数值，再按ENT键按确认即完成标定。

4.2 电流环内码值调整

若有用到4-20mA的电流输出，需对厂家作特殊说明。仪表使用前需对流量进行设定。首先，在仪表的4-20mA流量输出和模拟地之间接上高精度的直流电流表，接着在ALA7.1菜单项下输入电流环低内码值调整，根据需要调整此项的数值使输出电流为4mA。调整完成后按ENT键进入ALA7.2进行电流环高内码值调整，调整此项的数值使输出电流为20mA。

4.3 输入输出测试

在CAL菜单下，在ALA2、ALA3、ALA4菜单项可以分别进行上限、中限、下限的设置。ALA6表示设置上中下限判断方式，该项用四位二进制数表示，最低位的“0”、“1”分别表示用实时值或峰值进行判断。高三位的“0”、“1”分别表示上中下限值超出或小于实时值（峰值）。比如将上限、中限、下限分别设置为5500、4000、2500，判断方式设置为0000时，表示当实时值小于2500，下限输出有效；当实时值大于2500且小于4000时，中限输出有效；当实时值大于4000小于5500时，上限输出有效。当上限（中限、下限）输出有效时，与上限（中限、下限）对应的两路输出端口由原来的断开状态变成连接，具体的对应端口可以参考表2-2。

 第五章  串行通讯协议

5.1 CB 920通讯协议

通讯参数在Set组中设定，CB920通讯协议有二种工作方式。

5.1.1 连续输出方式

本通讯协议须将SC设为0。在这种方式下，当仪表处于称重状态时，会自动向串口输出实时的重量数据，如当前显示为+123456，仪表发送的数据如下：

ST,GS,+0123456[OD][OA]

5.1.2 命令输出方式

本通讯协议须将SC设为1。在这种方式下，仪表响应上位机写命令而返回的代码的含义有：

!+[OD][OA]------------指令已正确执行

    ?+[OD][OA]------------无法执行指令(指令错或条件不满足)

    #+[OD][OA]------------校验和错

    本通讯协议的命令指令如下：

1）读数据指令

上位机：READ[OD][OA]

控制器：ST,GS,+0123456[OD][OA]

OL==超载ST==稳定US==不稳定NT==净重 GS==毛重上面的\'+\'号是符号正的意思， 也有可能为\'-\'。

以下的\'+\'全部为联接符号，只是便于查看指令的结构，实际上指令中是没有的。

2）设置波特率

上位机：BAUD +波特率代码（1char）+[OD][OA]

  波特率代码及表示的波特率为： 1--->1200 2--->2400 3--->4800 4--->9600 5--->19200

控制器：!+[OD][OA]   ?+[OD][OA]

3）零点值的操作

A)读零点值

上位机：ZERO+[OD][OA]控制器：x+[OD][OA] x为当前仪表的零点值

B)设零点值 （清零）

上位机：ZERO++ON+[OD][OA]控制器：!+[OD][OA] ?+[OD][OA]

C)将零点值清除

上位机：ZERO++OFF+[OD][OA]  控制器：!+[OD][OA] ?+[OD][OA]

4）指令方式的操作

上位机：CONT+[OD][OA]    设为连续方式   上位机：PROG+[OD][OA]    设为指令方式   控制器：!+[OD][OA]  ?+[OD][OA]

5）仪表重量输出方式的操作

上位机：DSEL++AUTO+[OD][OA]     使用仪表的自动串行输出方式  上位机：DSEL++GROSS+[OD][OA]    使用仪表的毛重输出方式

上位机：DSEL++NET+[OD][OA]      使用仪表的净重输出方式 控制器：!+[OD][OA]  ?+[OD][OA]

6）读写小数点位置

上位机：RDDP++1char+[OD][OA]控制器:  !+[OD][OA]    ?+[OD][OA]  上位机：RDDP++1char+

控制器:RDDP++1char+[OD][OA]

注：当表号为0时，输入任何指令皆有回答，如回答为：RDDP++1+[OD][OA]时表示小数点为1位。

5.2 MODBUS通讯协议

5.2.1 MODBUS 连续模式

     连续模式需将SC设为2，将连续输出当前显示重量值,。

IDD  读  字节数  WordH    WordL  校验H  校验L

5.2.2 MODBUS RTU通讯协议

MODBUS为主从形式的网络通讯协议，本设备在MODBUS网络中作为从机而被上位机系统调用,数据格式为RTU方式，支持“03”及“06”功能。

使用MODBUS RTU通讯协议需将SC设为3。
