1.1 简介

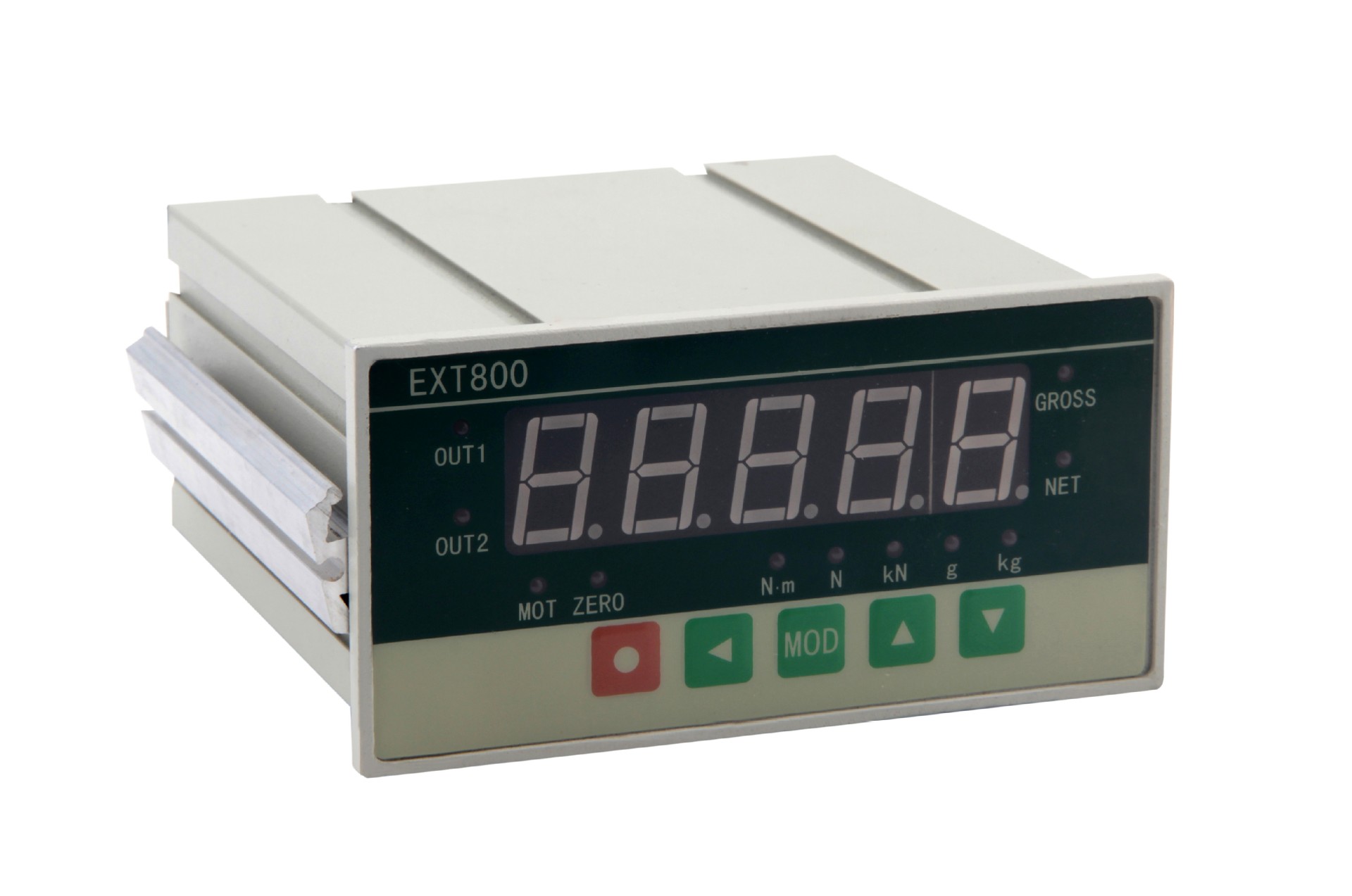

EXT-800A系列力值显示控制仪是一种多用途仪表，速度快，精度高。它拥有的许多特殊性能很适合力值显示及控制应用。此外，它拥有的峰值、谷值检测及保持功能，正负信号双极性处理能力很适合与拉压传感器、扭矩传感器等配接，用于试验机控制设备。
1.2 特点
4 适用于各种电阻应变式测力与力值传感器。（也适用于扩散硅压力传感器；直流电流、电压信号，需在订货时注明）。
4 16mm高亮度绿色LED显示。
4 可选择显示总值及净值。
4 数字滤波、显示分度、显示小数点位置选择功能。
4 超载时显示 .。
4 自动零位跟踪。
4 轻触式按键自动清零。
4 采样及控制速度50次/秒。
4 峰值、谷值检测，显示功能。
4 接通电源时自诊断功能。
4 1点开关量输入，用于清零。
4 可选配的界面板：
—标准RS232或RS485通讯接口，连接计算机或打印机。
—4点比较输出，有6种可选择的比较方式。
—并行BCD码输出。
—模拟量输出。
—大屏显示器界面。
2.技术规格
2.1 型号说明
EX-800A-□ □ T□ A□ S□ B□ P D V0 N
4 1：面板形式：H：横式
S：竖式
4 2：显示形式：1：单显示
2：双显示
4 3：比较输出类型，没有可省略
TO：OC门输出
TR：继电器输出
4:出
A0：无模拟量输出
A1：4 ~ 20mA
A2：1 ~ 5V
4 5：通讯接口
S0：无通讯接口
S1：RS232接口
S2：RS485接口
S3：非隔离BCD码输出
S4：隔离BCD码输出
4 6：激励电源
B0：无激励电源
B1~ B4：1~ 4路精密恒压输出
★ 注：型号选择B1为标准机壳，深度为210mm；选择B2 ~ B4为加长机壳，深度为310mm
4 7：打印功能，没有可省略
4 8：大屏显示器接口，没有可省略
4 9：仪表电源：220V AC
4 10：非标功能，仪表根据用户的要求特殊定制，没有可省略
2.2 基本技术规格
— 电源： | AC 220V，±10%，功耗10 VA |
— 工作环境： | -5℃~50℃，85% R·H |
— 显示： | 5位16mm高亮度绿色LED |
— 指示灯： | 总值、净值、峰值、谷值、力值变动、比较输出、零位 |
— 显示范围： | -19999~50000，超载显示. |
— 显示分度间距： | 1~5 |
— 小数点位置： | 可选择的5个不同位置 |
— 输出激励电压： | 10V±5%，电流>200mA |
— 最大输入电压： | ±10V |
— 输入信号范围： | 0~±18mV，0~±37mV，0~±75mV，0~±150mV，四档可选择 |
— 输入阻抗： | 大于10MΩ |
— 零点漂移： | 小于 0.04μV/℃ |
— 量程漂移： | 小于 10ppm/℃ |
— 非线性误差： | 小于0.006% |
— 采样、比较速率： | 50次/秒 |
— 最大显示分度数： | 10000分度 |
2.3 输出选配件技术规格
比较控制输出
4 6种比较方式，通过设置选择
：表示总值>比较设定值时输出
：表示总值<比较设定值时输出
：表示总值与给定值 的正偏差>比较设定值时输出
：表示总值与给定值 的负偏差>比较设定值时输出
：表示总值与给定值 的偏差绝对值>比较设定值时输出
：表示总值与给定值 的偏差绝对值<比较设定值时输出
4 OC门输出型：电压小于30V，电流小于50mA
4 继电器输出型：触点容量250V AC，3A
模拟量输出
4 光电隔离
4 4mA~20mA DC，最大负载电阻500
4 1V ~ 5V DC，需订货时注明
4 分辨率：1/4000
4 每秒输出50次
BCD码输出
4 并行29位
4 非隔离TTL电平输出或隔离OC门输出
4 每秒传送次数可设置，最快50次/秒，最慢1次/秒
通讯接口
4 RS232或RS485标准
4 指令模式和连续模式
4 仪表位址0~99，通讯速率2400、4800、9600、19200 可设置
4 配测试软件，提供组态应用软件及技术支持
大屏显示器输出
4 6线差分传送，距离1200m
4 每秒传送次数可设置，最快50次/秒，最慢1次/秒
