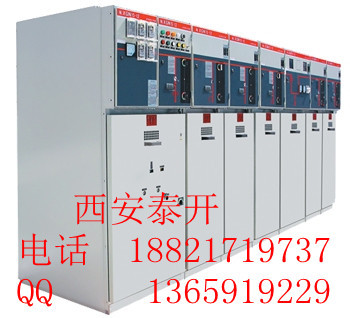

XGN15环网柜西安泰开XGN15—12/24型单元式、模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。 XGN15—12/24型单元式六氟化硫环网柜的主开关分别采用FLN36/FLN48型SF6负荷开关、施耐德SC6系列负荷开关，ABB原装SFG型、SF6负荷开关，也可根据用户的需要配装VS1断路器或ABB原装VD4断路器，029-89114648及各型固定式断路器。 主要用途 1. XGN15—12/24型单元式六氟化硫环网柜适用于交流50HZ、12/24KV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。 2. 特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。 正常使用条件 1. 海拔高度≤1000m； (如有特殊要求可在订货时注明) 2. 环境温度：一25℃ ~ +40℃； 3. 日相对湿度平均值不超过95％；月相对湿度平均值不超过90％； 4. 抗震能力：8度； 5. 无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所咨询电话 029-89114648 符合标准 •IEC298 •IEC265 •IEC129 •IEC694 •IEC420 •IEC56 •IEC529 •IEC932 •GB3804 •GB3906 •GB11022
额定电压 ［KV］ 12/24 额定雷电冲击耐受电压 相间及相对地 ［KV］ 75/125 断口间 ［KV］ 85/145 一分钟工频耐受电压 相间及相对地 ［KV］ 42/65 端口间 ［KV］ 48/79 额定频率 ［HZ］ 50/60 额定电流 主母线 ［A］ 1250/630 分支母线 ［A］ 1250/630 额定短时耐受电流 主回路 ［KA］ 20/3s 接地回路 ［KA］ 20/2s 额定峰值耐受电流 ［KA］ 50 转移电流 ［A］ 1700/800 防护等级 IP3X 负荷开关机械寿命 次 2000 接地开关机械寿命 次 2000 负荷开关柜 柜深 ［mm］ 916，940，840 柜宽 ［mm］ 375，500，750 柜高 ［mm］1635，1885，1600，1800 低压室 高 350，450 断路器柜 柜深 ［mm］ 650，750，800 柜宽 ［mm］ 916，940，840 柜高 ［mm］ 1885，1800，2100
西安泰开电力设备有限公司专业生产户内外真空断路器 跌落式熔断器 高压开关，高低压成套，高压熔断器、高压穿墙套管、高压负荷开关、高压限流熔断器、跌落式熔断器等。24小时全国服务热线：029-89114648 18821719737。官网.
