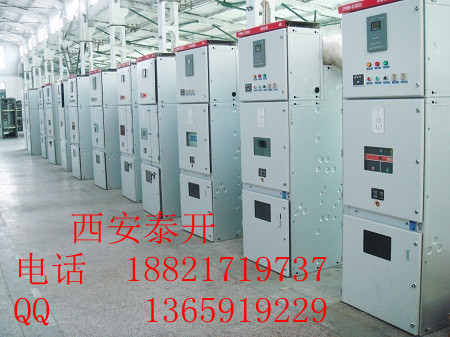

产品名称:KYN61-40.5KV交流金属铠装移开式高压开关柜
适用范围:35KV系统电压
产品简介:
1.概述
西安泰开电力科技有限公司 KYN61-40.5型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用,对电路起到控制、保护和检测等功能,还可以用于频繁操作的场所,具备完善的“五防”功能。本产品符合我国国家标准GB3906─2006《3.6kV -40.5kV交流金属封闭开关设备》和国际电工委员会标准 IEC298(1990)《1kV以上52kV及以下交流金属封闭开关设备和控制设备》及电力行业标准DL/T 404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》的有关规定。029-89114648
2. 产品特点
2.1 柜体采用优质冷轧钢板组装而成,精度
高, 易于批量生产;
2.2 配用全新型复合绝缘真空断路器,断路
器采用手车落地式结构,并具有互换性
好,更换简单的特点;
2.3 手车架中装有丝杆螺母推进机构可轻松
移动手车,并能防止误操作而损坏推进
机构;029-89114648
2.4 所有的操作均在柜门关闭状态下进行;
2.5 主开关、手车、柜体之间的联锁均采用
强制性机械闭锁方式,满足"五防"功能;
2.6 断路器室、母线室和电缆室上方均设有
泄压盖板;
2.7 主回路采用绝缘母线,相间及连接头配
用阻燃材料注塑而成的绝缘套,主母线
为分段母线,相邻柜间;用母线套管隔
开,能有效防止事故蔓延;
2.8 电缆室空间充裕、可连接多根电缆;
2.9外壳防护等级为IP4X,手车室门打开防
护等级IP2X。
3.产品设计、制造、检验所遵循的主要标准
IEC62271 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》
IEC60694 《高压开关设备和控制设备标准的共用条款》
GB3906 《3.6kV-40.5 kV交流金属封闭开关设备和控制设备》
GB311.1 《高压输变点设备的绝缘配合》
GB/T11022 《高压开关设备和控制设备标准的共用技术要求》;
DL/T404 《户内交流高压开关柜订货技术条件》;
4.主要技术参数
4.1使用环境条件:
4.1.1 正常工作条件
a.周围空气温度: 上限 +40℃, 下限 -10℃。
b.海拔:设备安装场所的最大海拔高度1000m。
c.湿度
相对湿度:日平均值不大于95%;月平均值不大于90%;
饱和蒸气压:日平均值不大于2.2×10-3 Mpa,月平均值不大于1.8×10-3 Mpa。
d.地震:地震烈度不超过8度。
e.适用于周围没有火灾爆炸危险,没有剧烈震动及化学腐蚀等严重污染的场所。
4.1.2 特殊工作条件
在超过GB3906规定的正常的正常环境条件下使用时,由用户和制造厂协商。
4.2设备额定参数
4.2.1 系统标称电压: 35kV 最高电压40.5kV
4.2.2 额定频率: 50HZ
4.2.3 相数:三相
4.2.4 母线接线方式:单母线分段
4.2.5系统接地方式:不接地
4.3 KYN61-40.5型铠装移开式交流金属封闭开关柜主要技术参数
序号
| 项目
| 单位
| 参数
| |||||||
1
| 额定电压
| kV
| 40.5
| |||||||
2
| 主母线额定电流
| A
| 630、1250、1600、2000 、2500 、3150、 4000
| |||||||
3
| 分支母线额定电流
| A
| 630、1250、 1600、2000 、2500、3150
| |||||||
4
| 额定短路开断电流 (有效值)
| kA
| 16 20 25 31.5 40 50
| |||||||
5
| 额定短路关合电流 (峰值)
| kA
| 40 50 63 80 100 125
| |||||||
6
| 额定峰值耐受电流 (峰值)
| kA
| 40 50 63 80 100 125
| |||||||
7
| 4s额定短时耐受电流 (有效值)
| kA
| 16 20 25 31.5 40 50
| |||||||
8
| 额定绝缘水平
| 1min工频耐受电压
| kV
| 相间相对地
| 一次隔离断口
| |||||
95
| 115
| |||||||||
雷电冲击耐受电压
| 185
| 215
| ||||||||
9
| 辅助回路和控制回路1min工频耐受电压
| kV
| 2
| |||||||
10
| 额定操作电压
| 分合闸线圈
| V
| ∽110、220
| ||||||
11
| 主回路电阻
| A
| 630
| 1250
| 1600
| 2000
| 2500
| 3150
| ||
μΩ
| <200
| <160
| <120
| |||||||
14
| 接地电阻
| μΩ
| ≤1000
| |||||||
15
| 操作顺序
| O-0.3s-CO-180s-CO
| ||||||||
16
| 外壳可触及的部分允许温升
| K
| ≤30
| |||||||
17
| 一次隔离触头允许温升
| K
| ≤65
| |||||||
18
| 防护等级
| 外壳:IP4X 隔室间、断路器室门打开时:IP2X
| ||||||||
19
| 外形尺寸(高×宽×深)
| mm
| KYN61
| 2600×1400×2800
| ||||||
KYN61A
| 2400×1200×2600
| |||||||||
20
| 重量(断路器柜)
| kg
| 1000~2000
| |||||||
21
| 动态负荷/台
| kg
| 18000~2200
|
4.4 ZN85-40.5型断路器技术参数
序号
| 项目
| 单位
| 参数
| |
1
| 型式
|
| 小车式真空断路器
| |
2
| 系统标称电压
| kV
| 35
| |
3
| 额定电压
| kV
| 40.5
| |
4
| 额定电流
| A
| 630、1250、1600、2000 、2500、 3150
| |
5
| 额定频率
| Hz
| 50、60
| |
6
| 雷电冲击耐受电压
| 通用值
| kV
| 185
|
隔离断口
| kV
| 215
| ||
7
| 主回路工频耐受电压1min
| 通用值
| kV
| 95
|
隔离断口
| kV
| 115
| ||
8
| 辅助回路工频耐受电压1min
| kV
| 2
| |
9
| 4S额定短时耐受电流
| kA
| 16 20 25 31.5 40 50
| |
10
| 额定峰值耐受电流
| kA
| 40 50 63 80 100 125
| |
11
| 额定短路开断电流
| kA
| 16 20 25 31.5 40 50
| |
12
| 额定关合电流
| kA
| 40 50 63 80 100 125
| |
13
| 额定短路电流开断次数
|
| >20
| |
14
| 操作顺序
|
| O-0.3s-CO-180s-CO
| |
15
| 类型
|
| 弹簧操动机构
| |
16
| 合闸时间
| mS
| ≤100
| |
17
| 分闸时间
| mS
| ≤60
| |
18
| 机械寿命
| 次
| 10000
| |
注:用户也可选用其它型号断路器如VD4/VG1-40.5 等真空断路器或六氟化硫断路器 |
