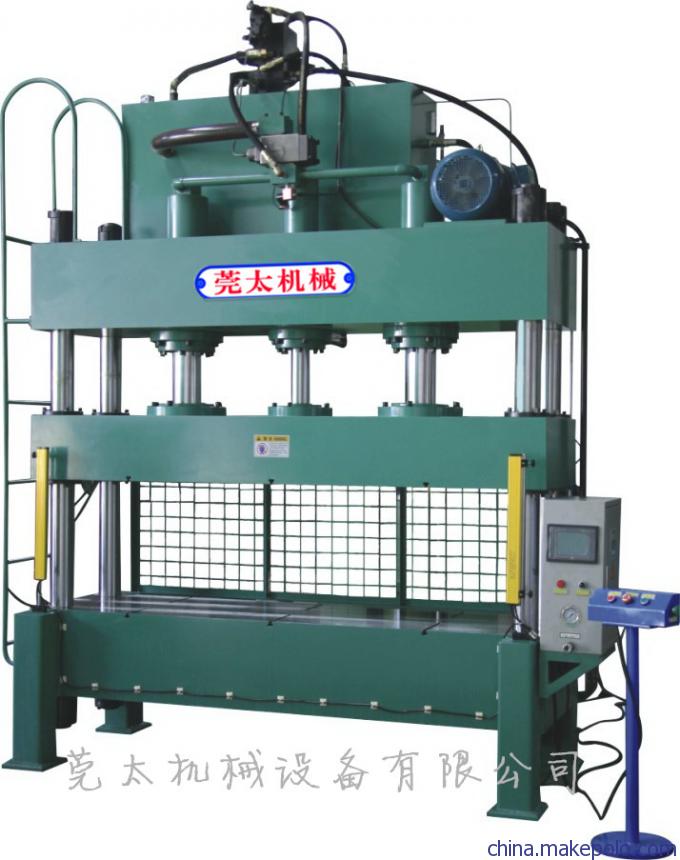

产品名称：GTS系列四柱液压机
产品类别：液压机械
发布者：莞太机械
详细说明
GTQ-S系列上缸式四柱油压机
特点：
1.机架与活动工作台导向精度高，刚性好，抗侧向力强，特别适用于压制不对称的产品。
2.油缸采用整体锻打并经精密研磨，在高压状态下使用可靠性高。
3.四柱采用高强度合金钢制作，表面镀硬铬，耐磨性好。
4.活动工作台自上往下运动，有利提高工作效率和操作安全。
适用范围：
1.金属非金属零件的压印、成形、浅拉伸、整形、覆膜及切边等。
2.可压制的典型产品有表壳、表带、眼镜框架及零件、像框、餐具、标牌、锁具、五金零件等。
型 号 | GTQ-100S | GTQ-150S | GTQ-200S | GTQ-300S | GTQ-500S | GTQ-650S | GTQ-800S | LYF-1000SA |
主缸 | 公称力 | ton | 100 | 150 | 200 | 300 | 500 | 650 | 800 | 1000 |
回程力 | ton | 10 | 10 | 20 | 20 | 30 | 30 | 40 | 50 |
行程 | mm | 300 | 350 | 400 | 400 | 500 | 500 | 500 | 500 |
顶料缸 | 公称力 | ton | 15 | 20 | 30 | 30 | 40 | 50 | 50 | 60 |
行程 | mm | 150 | 150 | 200 | 200 | 200 | 200 | 250 | 250 |
顶出杆直径 | mm | 30 | 30 | 40 | 40 | 50 | 60 | 60 | 80 |
开口高度 | mm | 600 | 600 | 700 | 800 | 900 | 900 | 1000 | 1100 |
活动工作台速度 | 快速下行 | mm/s | 150 | 150 | 160 | 160 | 170 | 150 | 150 | 150 |
压制 | mm/s | 8-16 | 12-24 | 16-32 | 12-24 | 10-20 | 8-16 | 8-16 | 8-16 |
回程 | mm/s | 150 | 150 | 150 | 150 | 170 | 150 | 150 | 150 |
工作台有效面积 | 左右(柱内)L.R | mm | 500 | 500 | 700 | 700 | 800 | 1000 | 1000 | 1200 |
前后(边沿)F-B | mm | 500 | 500 | 700 | 700 | 800 | 1000 | 1200 | 1300 |
电机功率 | kw | 5.5 | 7.5 | 30 | 30 | 37 | 37 |
