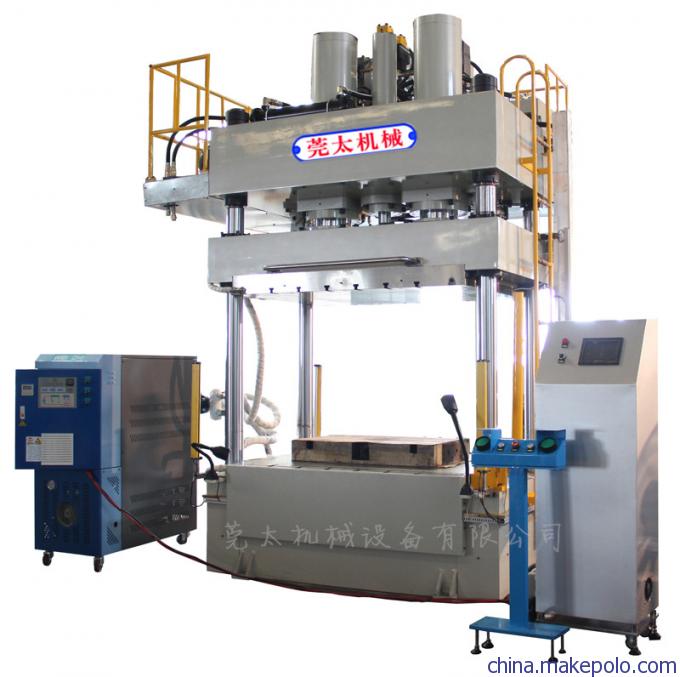

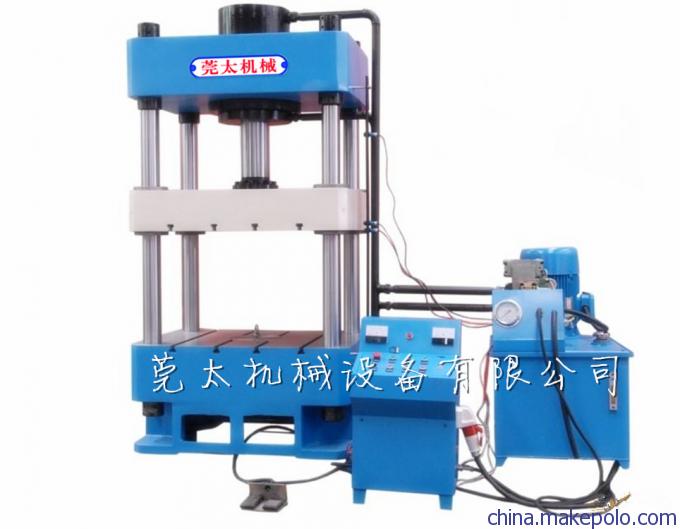

产品名称:GTQ系列油压拉伸机
产品类别:液压机械
发布者:莞太机械

产品特点:
*采用四柱三板型钢构,精度高,刚性好,抗压强度高;;
*油压回路设计简便,马力需求小,维护保养容易;
*压力、行程、保压等可按压制工艺要求调整;
*采用进口液压组件及电器组件,经久耐用;
*双手制操作,设有急停和寸动功能,安全高效;
*机台下方配备脚轮座,移动轻便,工作平稳;
*可选装光电保护装置,工作更安全。

适用范围:
*金属或非金属零件的冲切、压印、成型、浅拉伸、整形及压力装配等;
*眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等;
*特别适用于铝制品冲边、手机外壳、手机按键冲压、矽钢片整平、塑料、橡胶制品毛边处理等。

型 号 | GTQ-100S | GTQ-150S | GTQ-200S | GTQ-300S | GTQ-500S | GTQ-650S | GTQ-800S | LYF-1000SA |
主缸 | 公称力 | ton | 100 | 150 | 200 | 300 | 500 | 650 | 800 | 1000 |
回程力 | ton | 10 | 10 | 20 | 20 | 30 | 30 | 40 | 50 |
行程 | mm | 300 | 350 | 400 | 400 | 500 | 500 | 500 | 500 |
顶料缸 | 公称力 | ton | 15 | 20 | 30 | 30 | 40 | 50 | 50 | 60 |
行程 | mm | 150 | 150 | 200 | 200 | 200 | 200 | 250 | 250 |
顶出杆直径 | mm | 30 | 30 | 40 | 40 | 50 | 60 | 60 | 80 |
开口高度 | mm | 600 | 600 | 700 | 800 | 900 | 900 | 1000 | 1100 |
活动工作台速度 | 快速下行 | mm/s | 150 | 150 | 160 | 160 | 170 | 150 | 150 | 150 |
压制 | mm/s | 8-16 | 12-24 | 16-32 | 12-24 | 10-20 | 8-16 | 8-16 | 8-16 |
回程 | mm/s | 150 | 150 | 150 | 150 | 170 | 150 | 150 | 150 |
工作台有效面积 | 左右(柱内)L.R | mm | 500 | 500 | 700 | 700 | 800 | 1000 | 1000 | 1200 |
前后(边沿)F-B | mm | 500 | 500 | 700 | 700 | 800 | 1000 | 1200 | 1300 |
电机功率 | kw | 5.5 | 7.5 | 30 | 30 | 37 | 37 |
