KLBY-Y1数显移动电源
一、描述
用高性能可编辑IC所开发的2.1A电流的小功率移动电源。
二、功能 按键功能描述：
单击：开启5V输出
双击：开启手电筒
三、显示功能描述：
LCD显示电量 充电（IN） 输出 （OUT）
四、LED功能描述 ：
1个Φ5 0.5W白光手电筒照明灯

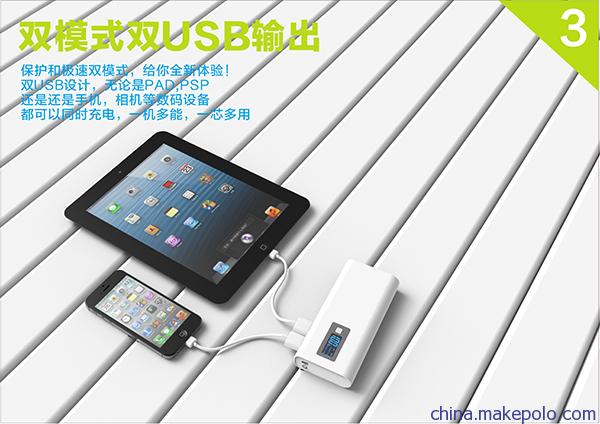

五、双USB输出功能

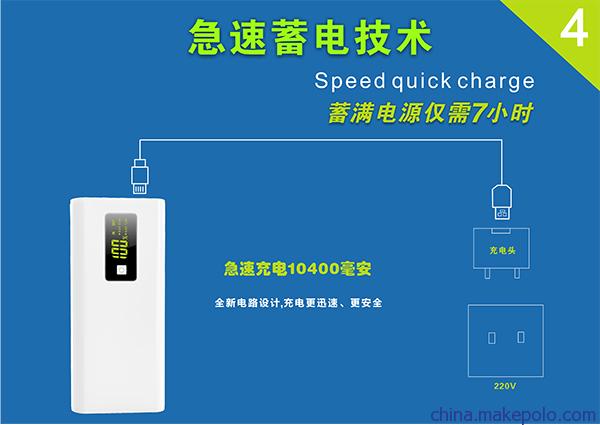

当micro USB自动接入5V时会自动开启对电池智能充电功能,同时截止输出。
当未接入5V输入及未对外输出充电的情况下，15秒钟后会自动进入待机模式。当开启5V输出的情况且无负载15秒后会自动进入待机模式。
六、充放电电量显示：
据电池容量计算出%比显示。
七、保护功能：
1）1A口 输出标准限流1A ,当输出超过1.5A时关闭输出，启动保护。
2）
2）2A口输出标准限流2A; 当输出超过2..3A时关闭输出，启动保护 。
3）短路保护：当5V输出短路时机器会在5ms内关闭输出。可参考后面的短路保护波形
4）低压保护：当电池电压低于3.0V时会关闭5V输出。
当电池电压低于2.95V时会进入待机功能，并不响应所有按键操作，只有对机器进行充电，电池电上升到3.2V以上才恢复所有功能。
八、待机功耗(移动电源整机实测)
电池电压4.0V 60uA
电池电压3.6V 50uA
电池电压<2.95V 50uA

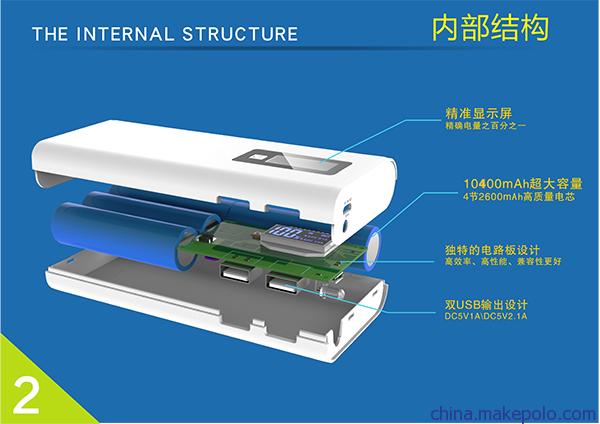

九、电池结构、容量
单串4并（1S4P）*18650(2600mAh),合计容量为10400mAh
截止放电电压：3.0V
截止充电电压：4.25V
