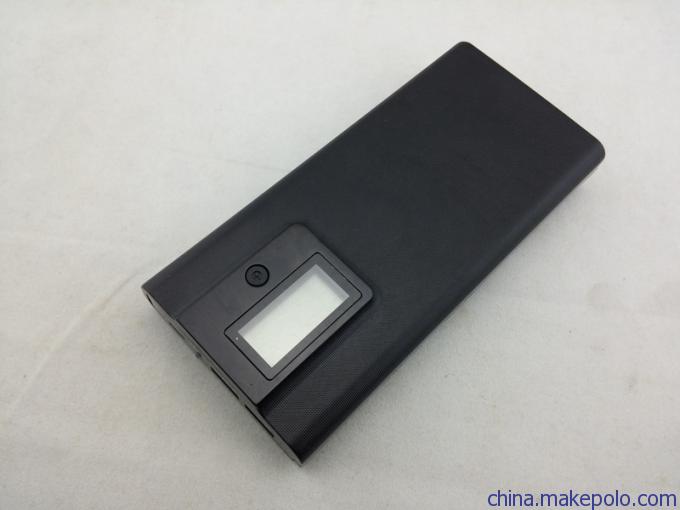

KLBT-JY001数显移动电源

 一、描述

用高性能可编辑IC所开发的5V 2.1A，双USB输出可分配

电流的多功能移动电源。本移动电源采用2串2并的电芯组

合，升压充 电 ，降压输出的工作模式。此模式最有效的

发挥了电芯能效，板端输出效率达95%，到设备的有效转

换率达85%，为目前效率最高的移动电源模式。

二、对移动电源充电：

 1、充电：可用5V充电器或其它带5V电压输出的设备插入移动电

源的Micro USB接口对本移动电源充电，因本移动电源可快

速充电，需求电流较大，最好使用5V 1A以上的充电器对移

动电源充电（尽量避免使用劣质或不足1A的充电器给移动

电源充电，以免充电器发热引起火灾。）

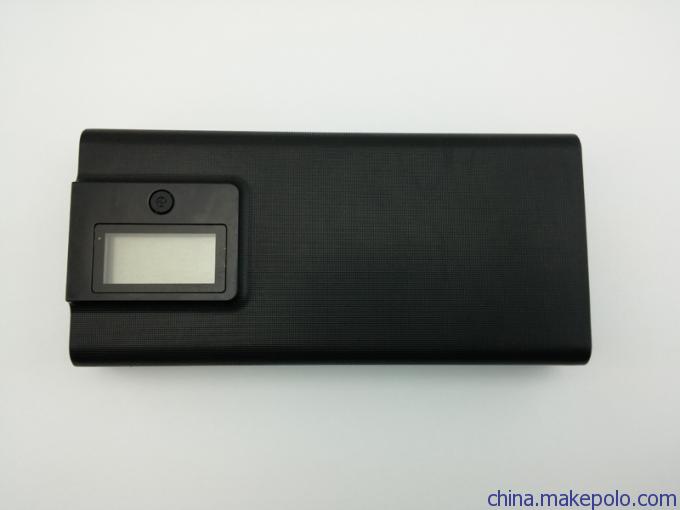

2、充电显示：LCD显示实时电芯电压（2S2P组合电芯，电压范围

   6.0V-8.7V）、充电电流、电池内部温度、电池实时电量。充

   电中充电指示灯亮红色，同时LCD电量指示显示跑马灯状态，

   并同时检测显示内部电芯实时电压和温度。

   充满电时:

       1) 充电指示灯转绿灯。

       2) 显示电芯电压8.6-8.7V。

       3）显示充电电流小于150uA。

       4）LED电量跑马灯停止闪烁。

三、移动电源放电（对需求设备供电）：

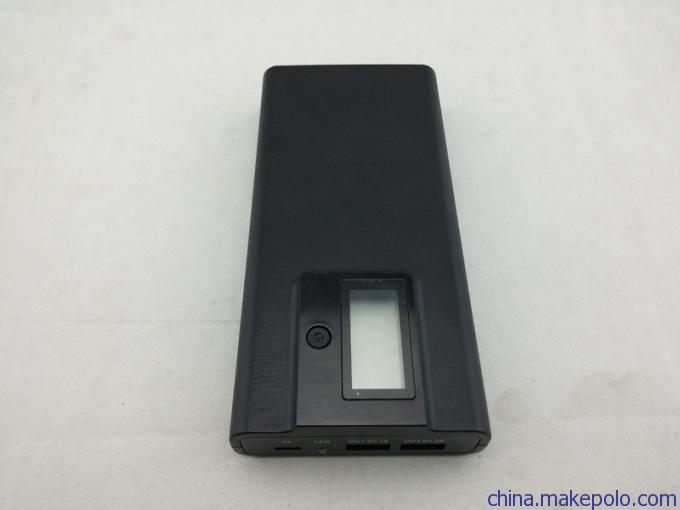

 1、依据设备需求把充电线插入USB输出口，有5V 1A；5V 2.1A

两个输出口可供选择。单击开关打开输出，开始对设备供电。

 2、放电显示：放电时移动电源会自动侦测实时放电电压、放电

电流（如双USB同时使用则为两个输出口的累加电流）、内

部电芯温度、剩余电量，并在LCD上显示。

四、本移动电源支持同时充、放电，但同时工作时LCD只能显示

     放电状态的实时数据。

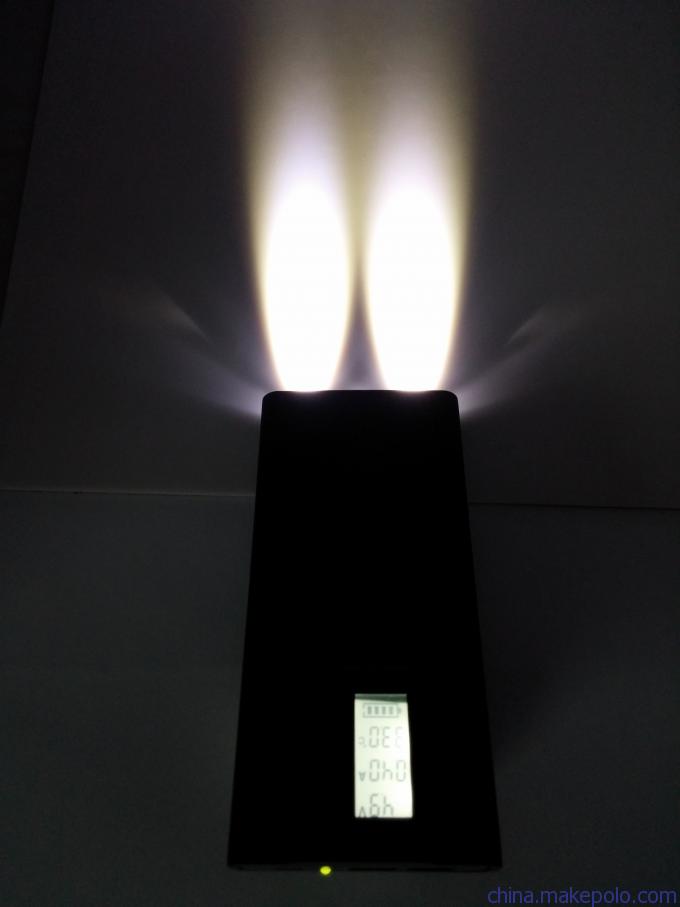

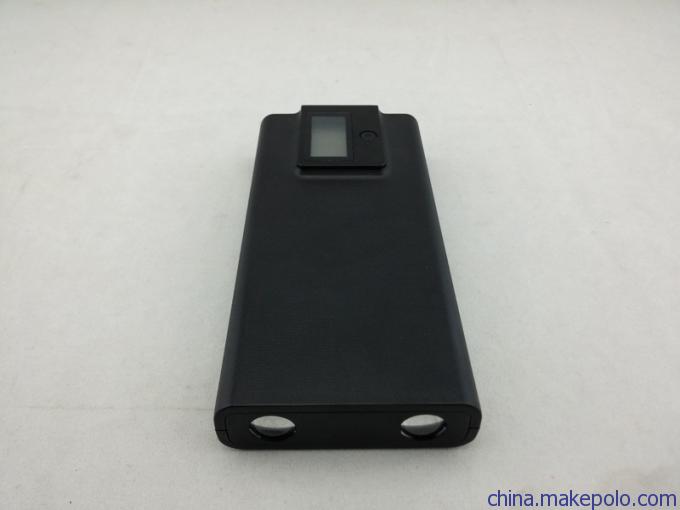

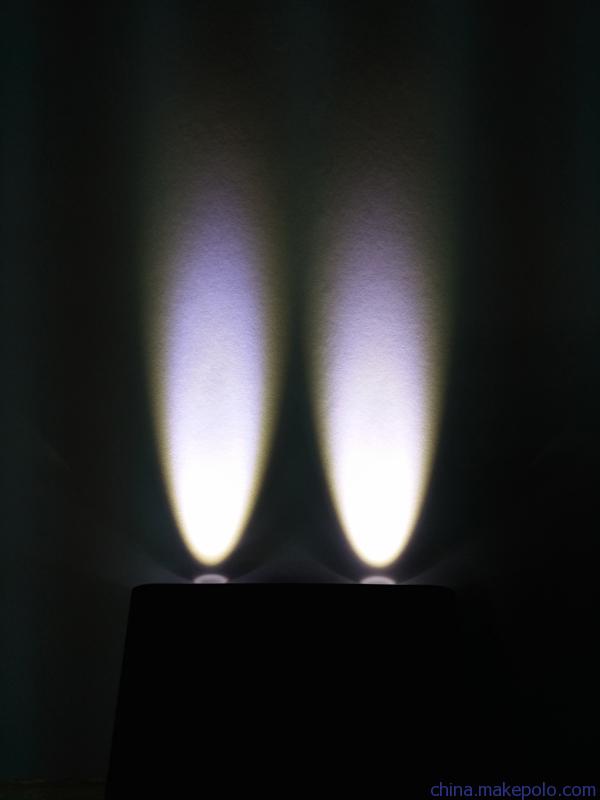

五、LED照明：

本移动电源带2个1W白光LED手电筒照明灯，4种工作亮度

（0.5W-1W-1.5W-2W依次循环）。长按开关3秒点亮照明LED，

点亮状态每按一下显示不同亮度，4种亮度依次循环。长按

3秒则关闭LED照明。

六、输出功能特别说明：

本移动电源为双USB输出电流自动分配模式，支持最大放电功率为5V/2.4A，会依据接入的设备需求自动提供设备需求的工作电流，依据当前显示的电压*电流=目前接入设备的耗电功率。双USB同时接入设备，LED照明也点亮时，显示的为累加电流，但三个输出合计不能超过2.4A，当超出移动电源最大负载时，则移动电源会自动分配最大能提供的电流给设备供电，但不会关断输出。但当输出电流超过2.5V时，移动电源的电压会被拉低至6.0V，只有当移动电源电芯电压低于6.0V时才会停止输出供电。

七、充放电电量显示：

据电池实时容量计算出%比4节电量显示。

八、保护功能：

1）、对移动电源充电的充电器电压高于5.8V或低于3.6V时，

移动电源会自动关闭，不允许对移动电源进行充电，以防止

损坏移动电源。

2）、短路保护：当5V输出短路时机器会在5ms内关闭输出。

    3）、低压保护：当电池电压低于6.2V时会关闭5V输出。

当电池电压低于5.6V时会进入待机功能，并不响应所有按键操作，只有对移动电源进行充电，电池电压上升到6.4V以上才恢复所有功能。

4）、过温度保护：当充放电温度超过65°C时移动电源会自动切断充放电工作。

八、待机功耗(移动电源整机实测)

 低于50uA

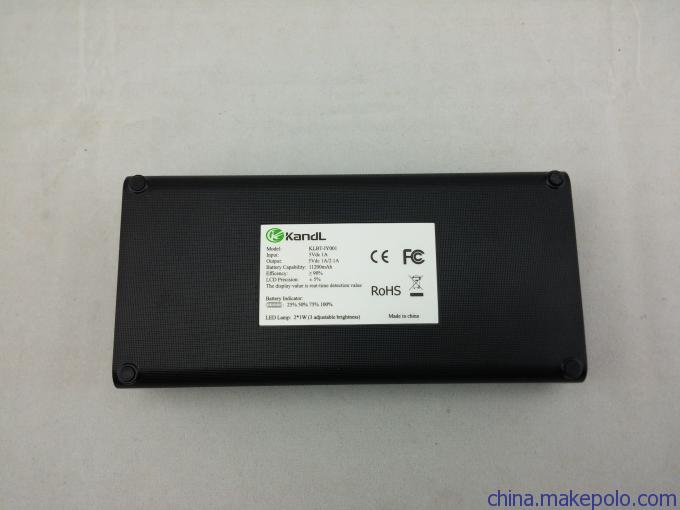

九、电池结构、容量

   两串两并（2S2P）*18650(2800mAh),合计容量为11200mAh

   截止放电电压：6.2V

   截止充电电压：8.7V
