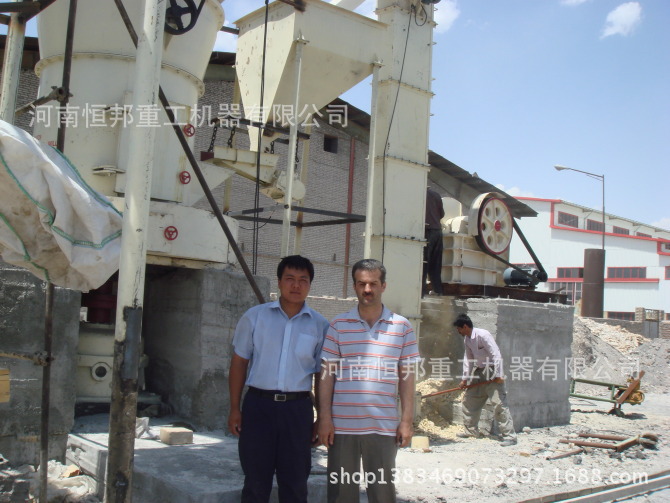

伊朗雷蒙磨生产现场
雷蒙磨粉机广泛适用于重晶石，方解石，钾长石，滑石，大理石，石灰石，白云石，莹石，石灰，活性白土，活性炭，膨润土，高岭土，水泥，磷矿石，石膏，玻璃，保温材料等莫氏硬度不大于7级，湿度在6%以下的非易燃易爆的矿产，化工，建筑等行业300多种物料的细粉加工，成品粒度80—400目范围内任意调节，部分物料最高可达500目。
雷蒙磨粉机工作原理
雷蒙磨将大块状原材料破碎到所需的进料粒度后，由畚斗提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到主机的磨腔内，进入到磨腔的物料在磨辊与磨环之间研磨，粉磨后的粉子由风机气流带到分析机分级，达到细度要求的细粉随气流经管道进入大旋风收集器内，进行分离收集，再经卸料器排出即为成品。雷蒙磨主机工作过程中，铲刀系统起到了非常重要的作用。其位于磨辊下端，铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间，形成垫料层，该料层受磨辊旋转产生向外的挤压力将物料碾碎，由此达到制粉目的。
雷蒙磨粉机性能特点
1.雷蒙磨采用立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。
2.成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
3.机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。
4.雷蒙磨的重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。
5.电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。
技术参数
型号
参数 | 3R1410 | 3R2615 | 3R2714 | 4R2714 | 3R3016 | 4R3016 | 4R3216 | 5R4119 | 6R4525 |
最大进料度(mm) | 5-8 | 20 | 20 | 15-25 | 15-25 | 15-25 | 25 | 30 | 30 |
成品料度 (mm) | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 |
班产量(不同的物料) | 1-10 | 2-25 | 2-28 | 3-30 | 3-34 | 3-36 | 3-38 | 6-76 | 10-120 |
中心轴转速(转/分) | 280 | 170 | 170 | 170 | 178 | 178 | 130 | 105 | 82 |
磨环内径(mm) | Φ405 | Φ780 | Φ830 | Φ830 | Φ910 | Φ910 | Φ970 | Φ1280 | Φ1770 |
磨辊直径(mm) | Φ140 | Φ260 | Φ270 | Φ270 | Φ300 | Φ300 | Φ320 | Φ410 | Φ450 |
磨辊及磨环高度(mm) | 100 | 150 | 140 | 140 | 160 | 160 | 160 | 190 | 250 |
主机电机(kw) | Y160M-6-7.5 | Y225S-8-18.5 | Y255M-8-18.5 | Y225M-8-22 | Y225M-8-30 | Y225M-8-30 | Y225S-4-37 | Y280S-4-75 | Y315M-4-132 |
风机电机(kw) | Y132S-4-5.5 | Y180M-4-15 | Y180M-4-18.5 | Y180M-4-18.5 | Y180L-4-22 | Y180L-4-22 | Y220M-4-30 | Y25M-4-55 | Y315M-4-132 |
分析器电机(kw) | Y90L-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y132S-6-3KW | Y132S-6-3KW | YC1200-4A-5.5 | YC1200-4B-7.5 | Y160M-4-11 |
外形尺寸(mm) | 3340*2161 *3246 | 5970*4000 *5000 | 5970*4000 *5000 | 5970*4000 *5000 | 7500*4500 *6200 | 7500*4500 *6200 | 9900*5800 *8500 | 7850*8000 *9700 | 8850*10500 *1100 |
重量(kg) | 2500 | 3800 | 3850 | 3900 | 7000 | 7500 | 14000 | 257000 | 470000 |
'
