液晶流量(热能)积算控制仪记录仪SWTS-7600/7600R 量大从优
品牌/型号
赛维天盛/SWTS-7600/7600R
概述 |
SWTS-7600/7600R系列液晶流量(热能)积算控制仪/记录仪对现场温度、压力、流量 等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适合于对气体、液体和蒸汽流量进行过程监测，总量累积及定量控 制，同时可与V锥等多种流量传感器配套使用；可自动判断过热蒸汽向饱和蒸汽转换并实现蒸汽热能测量和累积。
万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
内置多种流量积算公式，适应各测量场合，具备流量系数K自动演算功能。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。 |
|
|
仪表选型 |
SWTS -76 □-□-□-□-□
流量积算控制仪 ① ② ③ ④ ⑤
SWTS -76 □R-□-□-□-□
流量积算记录仪 ① ② ③ ④ ⑤ |
①补偿输入方式. | ③报警输出. | | 代码 | 补偿输入方式 | 代码 | 报警通道(继电器接点输出) | | 01
02 | 单路无补偿输入
温压补偿输入 | X
1
2
3
4
5
6 | 无输出
1限报警
2限报警
3限报警
4限报警
5限报警

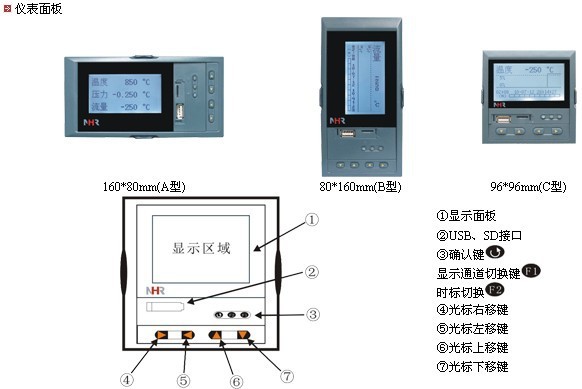

6限报警 | | ②规格尺寸. | | 代码 | 宽*高*深 | | A
B
C | 160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式） | | ④供电电源. | | 代码 | 电压范围 | | A
D | AC/DC 100～240V(AC/50-60Hz)
DC 20～29V | | ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | | 变送输出(备注1) | 通讯输出 | | 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) | | 1
2
3
4 | 1路变送输出
2路变送输出
3路变送输出
4路变送输出 | D1
D2
D3
Y | RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口
启动、停止、清零 | | 馈电输出 | | 代码 | 馈电输出（输出电压) | | 1P
2P | 1路馈电输出
2路馈电输出
如“2P（12/24）”表示第一路12V,第二路24V馈电输出。 | | 适用于带记录的仪表 | | USB转存功能 | 扩展功能 | | 代码 | 转存功能 | 代码 | 扩展功能 | | U | USB卡转存（配1GB U盘） | SD | SD卡扩展（容量8GB） | |
|
备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出最多只能选择两路，变送输出+报警输出≤4。
2、压力补偿通道输入类型吸只选择电压或电流信号，流量通道输入类型只选择电压、电流或者频率输入。
3、无补偿输入最多能做四路输入，如有需要请在订货时备注。
4、仪表型号举例：
例1：SWTS-7601-A-2-A-1/1P(4～20mA输入，4～20mA输出)。
含义：单路无补偿输入流量仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，1路馈电输出。
例2：SWTS-7602R-C-4-A-2/1P(两路4～20mA输入，一路PT100输入，两路4～20mA输出)。
含义：温压补偿输入流量仪，带记录功能，96*96*110mm的规格尺寸，4限报警输出，AC100～240V供电，2路变送输出，1路馈电输出。 |
输入信号类型(订货时请在选型后备注信号类型) |
信号类型 | 量程范围 | 信号类型 | 量程范围 | B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2 | 400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃ | 0～400Ω
0～350Ω
30～350Ω
0～20mV
0～100mV
0～20mA
0～10mA
4～20mA
0～5V
1～5V
0～10V
0～10mA开方
4～20mA开方
0～5V开方
1～5V开方
频率F | -9999～99999
特殊定制
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
0～10KHZ |
|
输出信号类型(订货时请在选型后备注信号类型) 信号类型 | 4-20mA | 1-5V | 0-10mA | 0-5V | 0-20mA | 0-10V(特殊定制) | 负载电阻RL | RL≤480Ω | RL≥250KΩ | RL≤960Ω | RL≥250KΩ | RL≤480Ω | RL≥4KΩ |
|
