1.概述

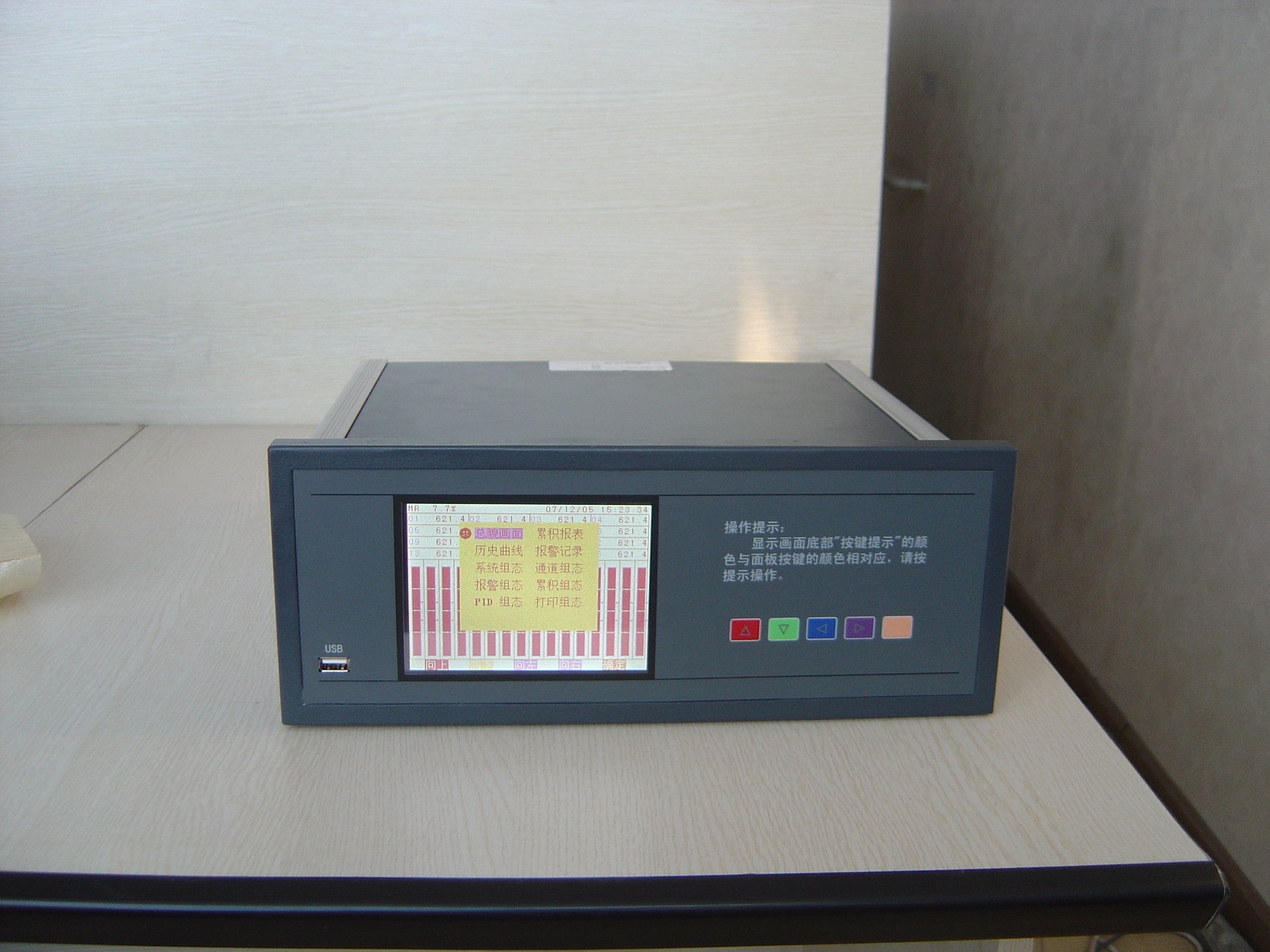

XSR70A彩色巡检记录仪由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成。

4     可配备不同类型的智能通道板，根据应用要求选择

4     内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M，记录间隔在0.1秒-50秒间自由设定，（超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟）。

4     数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面

4     追忆曲线读数光标功能

4     测量、显示、记录精度±0.2%F·S

4     2点报警功能

2.型号规格

3.技术规格

3.1显示

—        320×234分辨力，视域尺寸103×79（mm）

—        数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

—        基本误差小于±0.2%F·S，数字显示范围-1999~9999

—        测量分辨力：1/60000，16位AD转换器

—        实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分(0.1秒仅适用于16通道以下)

—        追忆曲线记录间隔从0.1秒到50秒连续可设，超过50秒可选1分钟，5分钟，10分钟，30分钟，60分钟，可选择循环或非循环两种记录方式

3.2输入信号

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。

      直流电流：（4~20）mA，（0~10）mA，（0~20）mA
      直流电压：（1~5）V，（0~5）V
      热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
      热电偶：K，S，R，B，N，E，J，T

      其它输入信号或分度号需在订货时注明。

3.3报警输出

—        继电器输出：触点容量220V AC，3A，阻性负载

             共用2点报警，可按通道的各报警点值设定

3.4外供电源

—        24V DC电源：用于给变送器供电，负载能力≧200mA

3.5通讯接口（选择功能）

—          光电隔离

—        RS232、RS485标准，在订货时注明

—        通讯速率9600，19200，57600，115200通过设定选择

—        配套测试软件，提供组态软件和应用软件技术支持

—        可选Modbus_RTU通讯协议与上位机通讯

3.6电源条件

—        220V AC供电的仪表：220V±10%，功耗小于15VA

—        24V DC供电的仪表：24V±10%，功耗小于15VA

—        注：实际功耗与仪表总通道数有关

3.7环境

—          工作温度范围：0℃~50℃

—        储藏温度范围：-20℃~60℃

—        工作湿度范围:低于85%R.H
