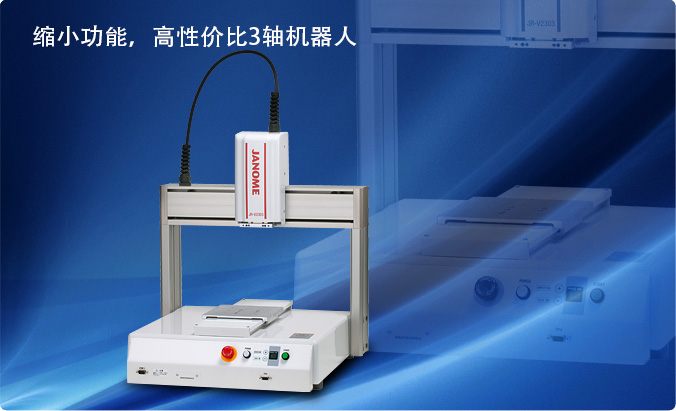

供应JRV2000JANOME车乐自动点胶机
苏州威利科自动化科技有限公司
中国 苏州
产品属性
图文详情
品牌推荐
品牌
JANOME
型号
JRV2000
类型
桌面型点胶机
X轴行程
300mm
Y轴行程
300mm
Z轴行程
100mm
最大负载
11kg
移动速度
500mm/s
重复精度
0.02mm
存储空间
0.5GB
主要特长
- 简单的示教
- 画面显示可对应10种语言
可在日语、英语、法语、西班牙语、意大利语、德语、韩语、中文（简体字）、捷克语和越南语之间切换语言显示 - 单位切换显示
可对坐标值进行mm／inch的切换
点胶专用
- 轨迹性能的提高 ~ 卓越的轨迹精度
低速（50~200mm/sec）的扭矩 ＊采用2相脉冲马达
减少运转部（Z机构）的重量 - 可以与点胶设备互动控制
通过设定移动前/移动后的等待时间，防止点胶的不足
通过设定移动后的等待时间/返回量/返回速度，防止拉丝 - 简单的线胶的圆和圆弧的点设定
只将[圆弧补助点]设定在点胶开始点和终了点之间，就能够描画通过3点的圆弧
在圆点胶开始点设定[线速度]、在中心点设定[圆周角度]，就能够描画圆形或圆弧 - 完善的点胶程序
可进行点胶及线点胶的其他全面点胶（矩形或圆形）作业的简单示教
- 清除功能
配置了可在所需时间喷出点胶剂的“清除开关”
可执行每个周期重复进行清除的“自动清除”操作 - 使用更换喷头时自动位置调节的针头调整（可选）
可测算更换喷头后的喷头前端位置和预先输入的基准位置之间的差，并将这一变化量反映到作业位置中
锁拧螺丝专用
- 标准配套电批与螺丝供给器
建议螺丝尺寸M1.0至M2.0，最大扭力0.2Nm（2Kg/cm） - 防止遗忘螺丝的锁拧
如果在螺丝供给器上没有螺丝的话，以螺丝供给器的信号，能够停止作业。 - 2种的螺丝拧紧
JR-V2203型，如果补充别的螺丝供给器，可以对应长度不一样的螺丝。
| 如果有标准规格以外的要求，请咨询 | 本公司展示厅设有可进行测试或式运行的实机，敬请咨询 | |
 |  |
PC软件 JR C-Points/JR-GLayout
■PC软件 JR C-Points
PC软件“JR C-Points”采用JANOME公司原创的高性能对话式程序输入系统，实现了同时兼顾简单操作（可操作性）与机器人语言的完美结合。
只需设置好位置及参数后即可方便地进行示教
高度通用性
可使用机器人语言编制I/O控制动作等用户程序（使用点作业命令记述command例）

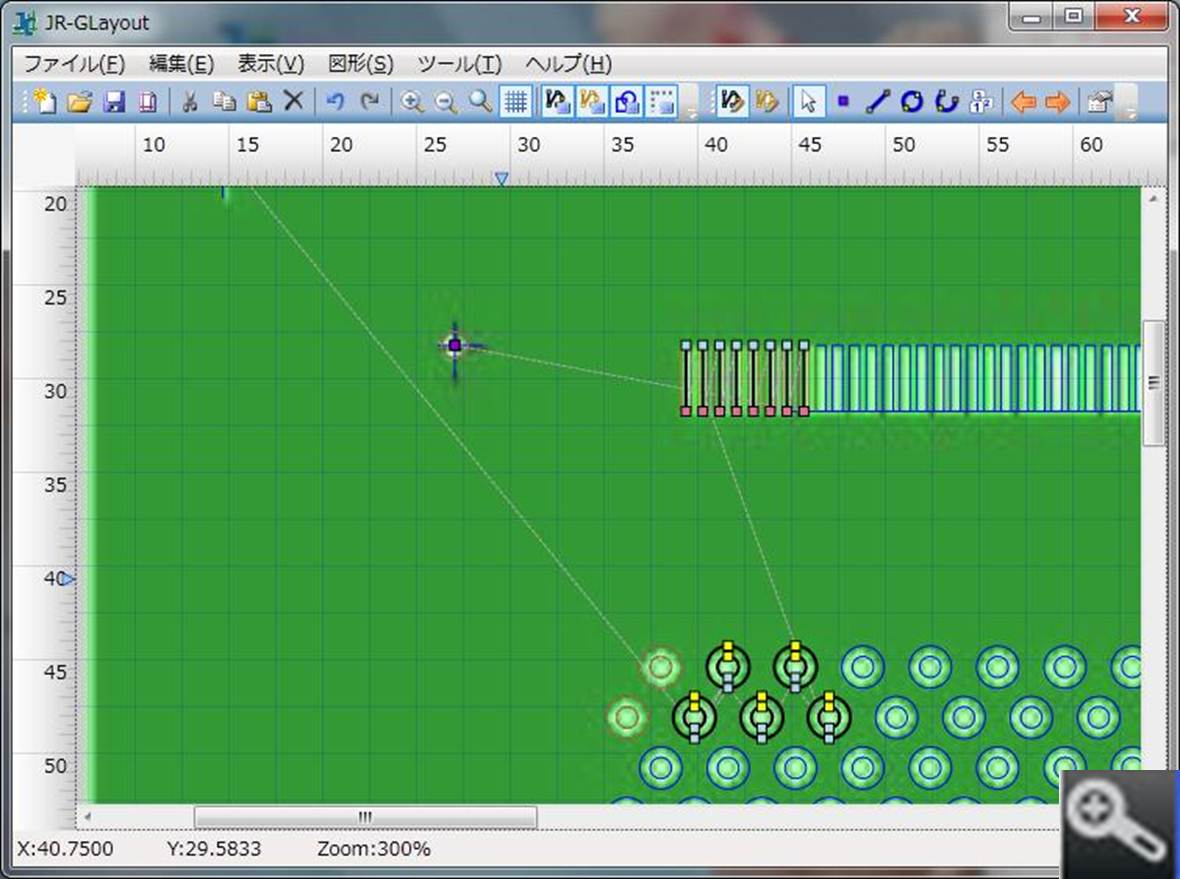

■PC软件 JR-GLayout

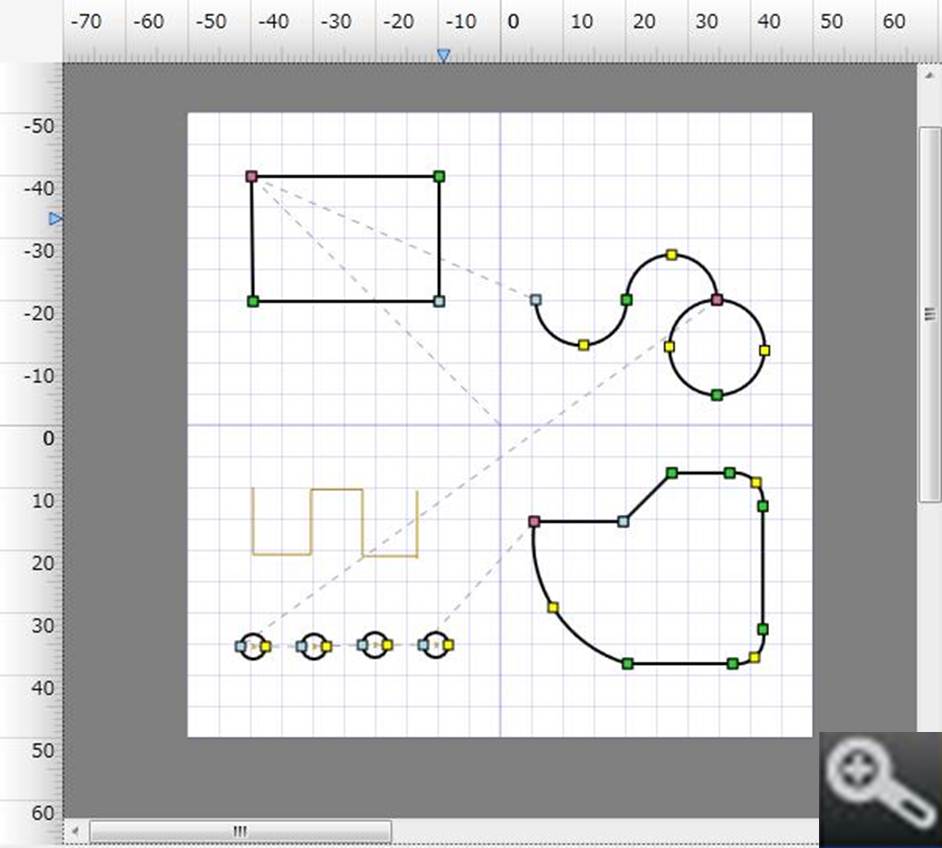

PC软件“JR-Glayout”是将DXF文件、Gerber Data、jpg文件读入到编辑领域，能够描画点、直线（线段）、圆、圆弧的软件。
可在PC上准确执行难以实行动态的定位操作
・DXF文件
・Gerber Data
・jpg文件
・jcs文件
能够编辑DXF文件、Gerber Data所拥有的坐标信息。
转换成jcs格式

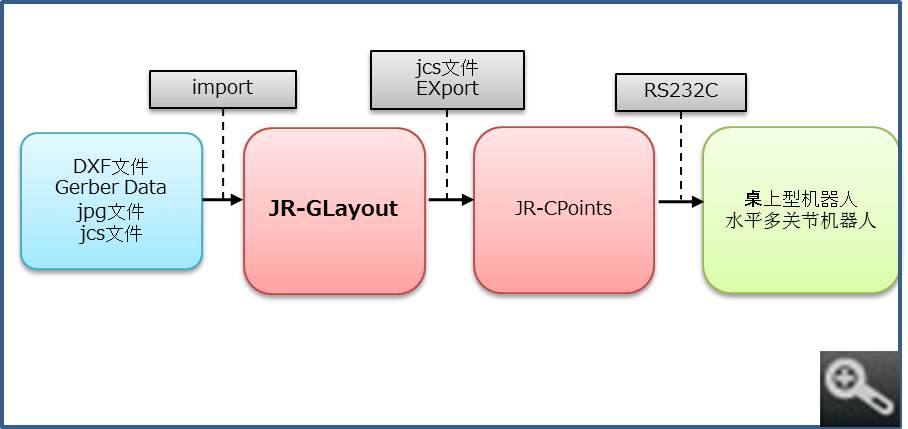

能将编辑好的点数据通过jcs格式，可以通过JR C-Points软件传信到机器人。
可对应应用程序

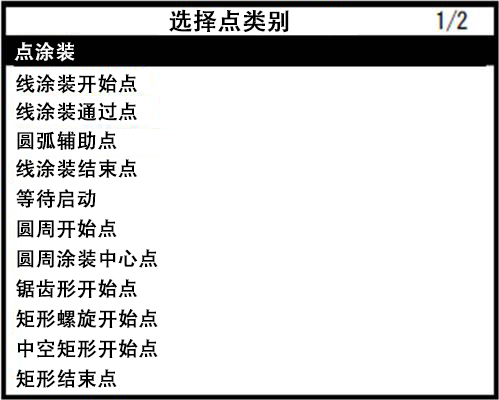

点胶专用
只需安装点胶器组件，即可作为执行粘接剂点胶作业或作業充填作业的点胶机器人使用。

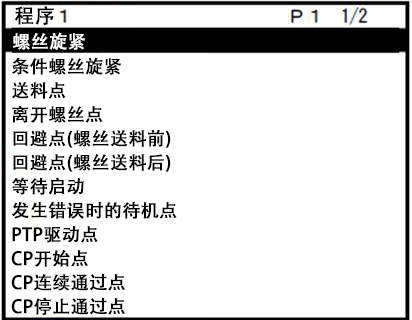

锁拧螺丝专用
标准配套电批与螺丝供给器
只要设定锁拧螺丝条件和点，使用简单。

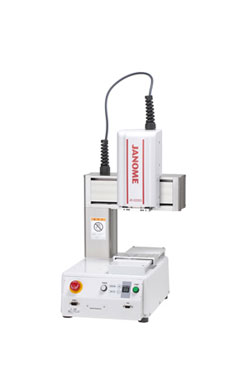

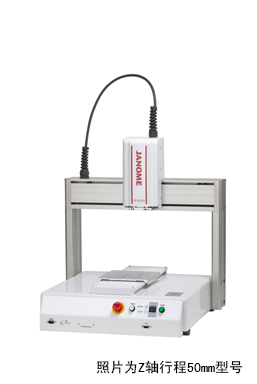

| JR-V2203 动作范围：X轴/Y轴/Z轴200x200x50（mm） | JR-V2303 动作范围：X轴/Y轴/Z轴300x320x50（mm） |
| JR-V2203M1 | JR-V2203M2 | JR-V2303M1 | JR-V2303M2 | |||
| 控制轴数 | 3轴同时控制 | |||||
| 动作范围 | X/Y轴(mm) | 200×200 | 300×320 | |||
| Z轴(mm) | 点胶专用 | 50 | ||||
| 锁拧螺丝专用 | 50 | 50 / 100 | 50 | |||
| 最大可搬重量 | 工件(kg) | 5 | ||||
| 工具(kg) | 2 | 3 | 2 | 3 | ||
| 最高速度 ＜PTP驱动＞＊1 | X/Y轴(mm/sec) | 500 | ||||
| Z轴(mm/sec) | 200 | |||||
| 最高速度 ＜ＣＰ驱动＞＊1 | X/Y/Z轴组合（mm/sec） | 500 | ||||
| 位置重复精度＊2 | X/Y轴(mm) | ±0.01 | ||||
| Z轴(mm) | ||||||
| 外形尺寸 （电缆突起部分除外） WxDxH(mm) | 点胶专用 | 320×364×549 | 560×507×609 | |||
| 锁拧螺丝专用 | Z轴 50mm | 320×443×549 | 560×590×609 | |||
| Z轴 100mm | - | 560×590×655 | ||||
| 主体重量(kg) | 点胶专用 | 17 | 30 | |||
| 锁拧螺丝专用 | Z轴 50mm | 18 | 31 | |||
| Z轴 100mm | - | 32 | - | |||
＊１设置为最大可搬重量时无法达到最高速度。
＊２位置重复精度不代表能保证达到绝对精度。
通用规格
| 脉冲马达驱动 |
| PTP（Point to Point）控制、CP（Continuous Path）控制 |
| 3D直线插补、3D圆弧插补 |
| 远程示教（JOG）、数値输入（MDI） |
| ● 示教盒（可选）直接示教 ● 使用JR C-Points（PC软件）在电脑上进行离线示教（可选） |
| 255项程序 |
| 最大30,000点 |
| 示教器专用（RS422） PC专用（RS232C） |
| I/O-SYS 输入8点/输出8点 I/O-DSP 输入1点/输出2点 （其中1点为继电器） |
| I/O-DRV（电批连接用） 输入8点/输出 8点 ※输出２点在喷射器部分使用 I/O-ESC （螺丝退出信号用） |
| HIOS：CLF-3000, CLF-4000 DELVO：DLV5827, DLV5827H, DLV5847 |
| 100项程序（1,000个步骤/1项程序） |
| AC90～132V/ AC180～250V （单相） |
| 150W |
| ＊３由于采用共用的存储区域，因此当点属性数据、点作业数据、序列器数据增加后，点数据的存储数量则会减少。 ＊４最大扭力不可超过0.2Nm |
标配附属品
| 电源线（电缆） 使用说明书（CD-ROM） |
| 电批一套 螺丝供给器一套 电源线（电缆） 使用说明书（CD-ROM） |
选购件
| 示教器 针头调整 I/O-SYS连接器·电缆 I/O-DSP连接器 PC软件（JR C-Points） 对应Windows ®2000/XP/7 |
| 示教器 螺丝锁拧用的接线一套 PC软件（JR C-Points） 对应Windows ®2000/XP/7 |
