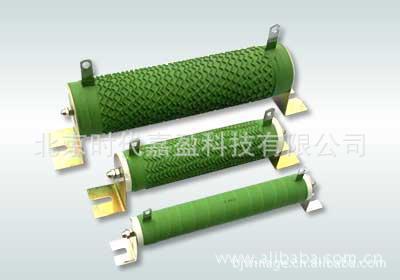

供应RX20大功率电阻 RX20 500W 限流电阻
温馨提示： 由于市场价格浮动影响，以上产品价格属性仅供参考，详情以来电或旺旺在线咨询为准，真诚期待与您的合作，也希望能把我们最好的服务，最优质的产品传递给您！！
|
■ 外观尺寸及主要技术指标 | 额定功率(W) | 阻值范围(Ω) | 外 型 尺 寸(mm) | 阻值精度(%) | 温度系数 | | D±1 | L1±3 | L2±3 | h±3 | H±3 | N±1 | Ф±1 | q±1 | Q±1 | | 15W | 0.12Ω～15KΩ | 16 | 50 | 68 | 20 | 40 | 6 | 3 | 4.5 | 15 | ±5% | ±250ppm | | 20W | 0.12Ω～20KΩ | 20 | 52 | 78 | 26 | 52 | 6 | 3 | 5 | 20 | | 30W | 0.12Ω～25KΩ | 20 | 75 | 100 | 26 | 52 | 6 | 3 | 5 | 20 | | 40W | 0.12Ω～30KΩ | 20 | 75 | 100 | 26 | 52 | 6 | 3 | 5 | 20 | | 50W | 0.3Ω～30KΩ | 28 | 90 | 100 | 26 | 52 | 9 | 3 | 5 | 20 | | 75W | 0.3Ω～30KΩ | 28 | 140 | 166 | 30 | 65 | 9 | 4 | 6 | 27 | | 100W | 0.5Ω～30KΩ | 20 | 165 | 195 | 26 | 52 | 6 | 3 | 5 | 20 | | 0.5Ω～30KΩ | 28 | 170 | 200 | 30 | 65 | 9 | 4 | 6 | 27 | | 0.5Ω～30KΩ | 40 | 90 | 122 | 46 | 90 | 10 | 5 | 6 | 40 | | 150W | 0.5Ω～30KΩ | 28 | 215 | 241 | 30 | 65 | 9 | 4 | 6 | 27 | | 200W | 0.5Ω～30KΩ | 28 | 267 | 290 | 30 | 65 | 9 | 4 | 6 | 27 | | 0.5Ω～30KΩ | 40 | 160 | 192 | 46 | 90 | 10 | 5 | 6 | 39 | | 250W | 0.5Ω～30KΩ | 40 | 180 | 212 | 46 | 90 | 10 | 5 | 6 | 39 | | 0.5Ω～30KΩ | 40 | 200 | 235 | 46 | 90 | 10 | 5 | 6 | 39 | | 300W | 0.5Ω～30KΩ | 40 | 267 | 300 | 46 | 90 | 10 | 5 | 6 | 39 | | 350W | 0.5Ω～30KΩ | 40 | 330 | 360 | 46 | 90 | 10 | 5 | 6 | 39 | | 400W | 0.5Ω～10KΩ | 40 | 330 | 360 | 46 | 90 | 10 | 5 | 6 | 39 | | 500W | 0.5Ω～10KΩ | 50 | 300 | 338 | 45 | 90 | 10 | 5 | 6 | 49 | | 750W | 0.5Ω～10KΩ | 50 | 330 | 368 | 45 | 90 | 10 | 5 | 6 | 49 | | 1000W | 0.5Ω～10KΩ | 60 | 250 | 305 | 64 | 130 | 15 | 5 | 6 | 59 | | 0.5Ω～10KΩ | 60 | 430 | 485 | 64 | 130 | 15 | 5 | 6 | 59 | | 1500W | 0.5Ω～10KΩ | 70 | 300 | 360 | 76 | 145 | 15 | 5 | 8 | 69 | | 2000W | 0.5Ω～8KΩ | 70 | 430 | 490 | 76 | 145 | 15 | 5 | 8 | 69 | | 3000W | 0.5Ω～5KΩ | 80 | 250 | 350 | 90 | 155 | 15 | 5 | 8 | 80 | | 5000W | 0.5Ω～5KΩ | 80 | 430 | 530 | 90 | 155 | 15 | 5 | 8 | 80 | | 10KW | 0.5Ω～5KΩ | 100 | 430 | 600 | 130 | 365 | 30 | 8 | 10 | 100 |
■主要检验项目、试验方法及性能要求 | 检验项目 | 性能要求 | 试验方法 | | 电阻温度系数 | ≤±250(×10-6/℃) | -55℃/+20℃ 20℃/+125℃ | | 引出端强度 | R≤±(1%R+0.05Ω) | 拉力20N | | 耐电压 | 无击穿或飞弧 | 2500V DC，1min | | 可焊性 | 焊料能自由流动并与引出端浸润 | 235±5℃ 2±0.5s | | 耐焊接热 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s | | 短时过负荷 | ΔR≤±(2%R+0.05Ω) | 10倍额定功率，5s | | 温度快速变化 | ΔR≤±(1%R+0.05Ω) | -55℃/+125℃ 5次循环 | | 振动 | ΔR≤±(1%R+0.05Ω) | 10～500Hz 98m/s2 | | 长期负荷 | ΔR≤±(2%R+0.05Ω) | +70±2℃ VR 1000h | | 不燃性 | 不燃烧 | 1～6倍额定功率，5分钟 | | 表面温升 | ≤350℃ | 施加额定功率 | | 绝缘电阻值 | 1000MΩ | 1000V DC | | 稳态湿热 | ΔR≤±(2%R+0.05Ω) | +40±2℃ 湿度95～98% 240h |
|
我公司是专业生产各类大功率线绕电阻、水泥电阻、大功率铝外壳电阻、分流电阻、高压电阻以及精密金属膜、金属氧化膜、碳膜电阻等种类最齐全的电阻厂家之一。公司在研发和设计制造电阻器产品上具有二十余年的丰富经验并具备一定的生产规模，提供的电阻产品种类多，规格全，现货足。 我们的产品广泛用于各类家用电器、电源、仪器仪表、电脑、通讯设备以及铁路、冶金、军工产品、机械制造等领域。 公司主要产品符合IEC标准，并通过了ISO9001：2000质量管理体系认证。 我们的宗旨是：始终坚持质量稳定可靠、信誉第一、价格最优、交货快捷，热心的为广大用户服务。 我们努力的目标是：不断满足客户的需求，提供最优质的产品和售后服务！！
|
