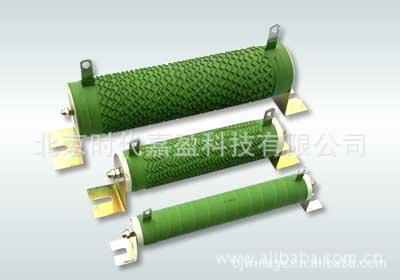

RX20大功率被漆瓷管电阻器
型 号：RX20
特 点：表面立式波纹有利于散热，功率大、过载能力强、耐高温
应 用：适用电梯、港机、轧机、卷扬机发电机、变频器等制动和负载
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)
结构形式：额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)
适用标准：GB/T5729-2003 GB5732-85
■ 外观尺寸及主要技术指标
| 额定功率(W) | 阻值范围(Ω) | 外 型 尺 寸(mm) | 阻值精度(%) | 温度系数 |
| D±1 | L1±3 | L2±3 | h±3 | H±3 | N±1 | Ф±1 | q±1 | Q±1 |
| 15W | 0.12Ω～15KΩ | 16 | 50 | 68 | 20 | 40 | 6 | 3 | 4.5 | 15 | ±5% | ±250ppm |
| 20W | 0.12Ω～20KΩ | 20 | 52 | 78 | 26 | 52 | 6 | 3 | 5 | 20 |
| 30W | 0.12Ω～25KΩ | 20 | 75 | 100 | 26 | 52 | 6 | 3 | 5 | 20 |
| 40W | 0.12Ω～30KΩ | 20 | 75 | 100 | 26 | 52 | 6 | 3 | 5 | 20 |
| 50W | 0.3Ω～30KΩ | 28 | 90 | 100 | 26 | 52 | 9 | 3 | 5 | 20 |
| 75W | 0.3Ω～30KΩ | 28 | 140 | 166 | 30 | 65 | 9 | 4 | 6 | 27 |
| 100W | 0.5Ω～30KΩ | 20 | 165 | 195 | 26 | 52 | 6 | 3 | 5 | 20 |
| 0.5Ω～30KΩ | 28 | 170 | 200 | 30 | 65 | 9 | 4 | 6 | 27 |
| 0.5Ω～30KΩ | 40 | 90 | 122 | 46 | 90 | 10 | 5 | 6 | 40 |
| 150W | 0.5Ω～30KΩ | 28 | 215 | 241 | 30 | 65 | 9 | 4 | 6 | 27 |
| 200W | 0.5Ω～30KΩ | 28 | 267 | 290 | 30 | 65 | 9 | 4 | 6 | 27 |
| 0.5Ω～30KΩ | 40 | 160 | 192 | 46 | 90 | 10 | 5 | 6 | 39 |
| 250W | 0.5Ω～30KΩ | 40 | 180 | 212 | 46 | 90 | 10 | 5 | 6 | 39 |
| 0.5Ω～30KΩ | 40 | 200 | 235 | 46 | 90 | 10 | 5 | 6 | 39 |
| 300W | 0.5Ω～30KΩ | 40 | 267 | 300 | 46 | 90 | 10 | 5 | 6 | 39 |
| 350W | 0.5Ω～30KΩ | 40 | 330 | 360 | 46 | 90 | 10 | 5 | 6 | 39 |
| 400W | 0.5Ω～10KΩ | 40 | 330 | 360 | 46 | 90 | 10 | 5 | 6 | 39 |
| 500W | 0.5Ω～10KΩ | 50 | 300 | 338 | 45 | 90 | 10 | 5 | 6 | 49 |
| 750W | 0.5Ω～10KΩ | 50 | 330 | 368 | 45 | 90 | 10 | 5 | 6 | 49 |
| 1000W | 0.5Ω～10KΩ | 60 | 250 | 305 | 64 | 130 | 15 | 5 | 6 | 59 |
| 0.5Ω～10KΩ | 60 | 430 | 485 | 64 | 130 | 15 | 5 | 6 | 59 |
| 1500W | 0.5Ω～10KΩ | 70 | 300 | 360 | 76 | 145 | 15 | 5 | 8 | 69 |
| 2000W | 0.5Ω～8KΩ | 70 | 430 | 490 | 76 | 145 | 15 | 5 | 8 | 69 |
| 3000W | 0.5Ω～5KΩ | 80 | 250 | 350 | 90 | 155 | 15 | 5 | 8 | 80 |
| 5000W | 0.5Ω～5KΩ | 80 | 430 | 530 | 90 | 155 | 15 | 5 | 8 | 80 |
| 10KW | 0.5Ω～5KΩ | 100 | 430 | 600 | 130 | 365 | 30 | 8 | 10 | 100 |
■主要检验项目、试验方法及性能要求
| 检验项目 | 性能要求 | 试验方法 |
| 电阻温度系数 | ≤±250(×10-6/℃) | -55℃/+20℃ 20℃/+125℃ |
| 引出端强度 | R≤±(1%R+0.05Ω) | 拉力20N |
| 耐电压 | 无击穿或飞弧 | 2500V DC，1min |
| 可焊性 | 焊料能自由流动并与引出端浸润 | 235±5℃ 2±0.5s |
| 耐焊接热 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s |
| 短时过负荷 | ΔR≤±(2%R+0.05Ω) | 10倍额定功率，5s |
| 温度快速变化 | ΔR≤±(1%R+0.05Ω) | -55℃/+125℃ 5次循环 |
| 振动 | ΔR≤±(1%R+0.05Ω) | 10～500Hz 98m/s2 |
| 长期负荷 | ΔR≤±(2%R+0.05Ω) | +70±2℃ VR 1000h |
| 不燃性 | 不燃烧 | 1～6倍额定功率，5分钟 |
| 表面温升 | ≤350℃ | 施加额定功率 |
| 绝缘电阻值 | 1000MΩ | 1000V DC |
| 稳态湿热 | ΔR≤±(2%R+0.05Ω) | +40±2℃ 湿度95～98% 240h |
