港口塔吊/吊装车辆油料远程监控系统

1.1需求背景

    港口的大型吊装车辆大多采用柴油机发电，柴油机油箱中的油量多少直接关乎到吊装车辆能否正常工作。另外，港口的大多车辆、吊装机械等设备需要消耗大量的油料，随着油价的不断上涨，无疑给港口运营带来更大的成本，如何有效的监控各车辆的油料的消耗，使每个设备的使用油料的效率更高，是摆在运营者面前的迫切需求解决的问题。

1.2系统功能简述

    本系统主要用来采集港口各吊装车辆或其他作业车辆的油箱中油料体积，并将采集的数据传送到远端服务器进行集中管理分析处理，并通过分布式的监控软件让多个用户同时监看各车辆的油料消耗情况，并给出评判分析结果，以作进行进一步提供能源使能效率的改进。

    另外，本系统可扩充为向各车辆发送特定动作的指令，远程语音通信，异常报警等双向控制通信功能，实现真正意义的远程集中监测与控制。

1.3系统主要模块组成

    系统主要由液位传感器、GPRS测控车载终端、数据中心平台、客户端监控软件等部分组成。

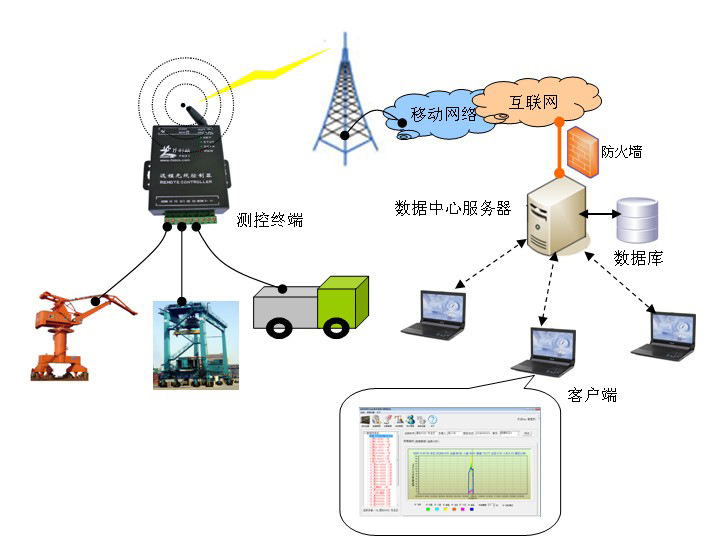

图1系统结构图

    本系统方案利用GPRS测控车载终端检测车辆油箱中的液位传感器的数据，并通过移动通信网络将数据传输到数据中心平台的服务器中，进行分析处理和存储。不同用户通过客户端监控软件可远程接入数据中心平台，进行实时数据监看、历史数据查询、作业数据结果评判、数据导出等操作。

二、系统功能介绍

2.1 GPRS测控车载终端功能

       GPRS测控车载终端支持各种模拟量（如温度、压力、流速、液位）数据的采集，并通过GPRS网络将采集的数据发送至远程的数据中心。GPRS测控车载终端还带有工业标准RS232或RS485通信接口，可以读取车载的对应仪表的检测数据，并将其传输至数据中心。

    对于特种作业车辆，可以在不影响其车载仪表工作的情况下，引出各传感器信号直接接入GPRS测控车载终端，即可实现对传感器数据的采集任务。可以对工业常用的温度传感器、压力传感器、流量计、液位传感器、电流、流量积算仪等传感器或仪表进行数据采集。

2.2客户端监控软件功能

    客户端监控软件可以统一对港口吊装车辆或其他作业车辆进行集中的管理和监控，具体有以下功能：

• 可查看每辆作业车辆的实时及历史作业数据和曲线；
• 分析统计指定日期段各作业车的油量消耗情况及费用；
• 可设定油量下限，若检测到油量低于此值则进行报警；
• 可实时检测动态油量使用情况，若油量突然减少过多，可进行报警；
• 可对作业数据进行结果评判，给出“优”、“良”、“差”等评判结果；
• 作业车辆具有上线提供功能，若正在作业的车辆会以不同的颜色标识；
• 可对每辆车对应的GPRS设备的参数进行在线配置；
• 具有历史记录保存、导出与查看功能；

权限设置：

• 采用分权限的账号密码保护机制，权限分为管理员和普通用户，管理员具有数据查看、录入、评判参数设置、设备管理等权限；对于普通用户，只有数据查看的权限；
• 各车辆的GPRS设备基于分组机制，可以为某个账号设置为只访问查看特定某个或某几个组，实现让不同用户查看不同的设备组的车辆数据。

客户端监控软件功能还可为特殊需求扩展。

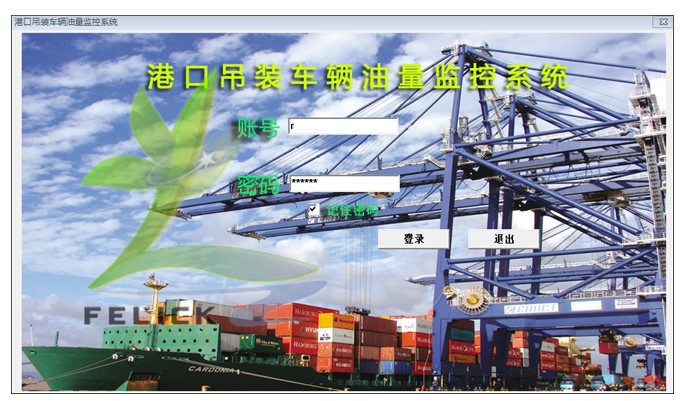

图3登录界面

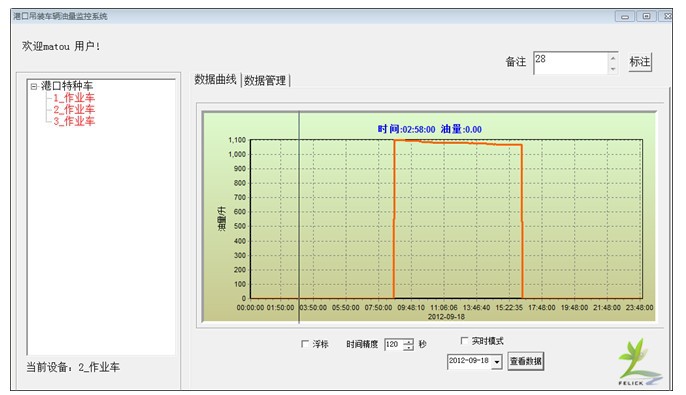

图4数据曲线界面
