水泵电机远程数据采集控制系统

一、 项目概述

    本方案通过GPRS远程无线智能采集控制终端与相关设备的配合，实现对电机的状态采集以及开关控制，进而实现对水泵的控制。

   适用场合：执行器的持续开闭控制，如水泵控制（城乡供水，污水排水，增压泵供水，环保污水处理等场合）、路灯控制等。

二、 方案介绍

1、系统构架
    本系统主要由水泵数据采集控制箱、电机、服务器（我公司可提供）、PC机这几部分组成。

    工作流程：现场通过水泵数据采集控制箱连接电机，经过移动互联网，将数据传输到远端服务器，进而实现对电机的电压、电流采集以及开关状态控制。此外，我公司还会提供设备数据通信服务接口，方便软件开发用户的系统集成。

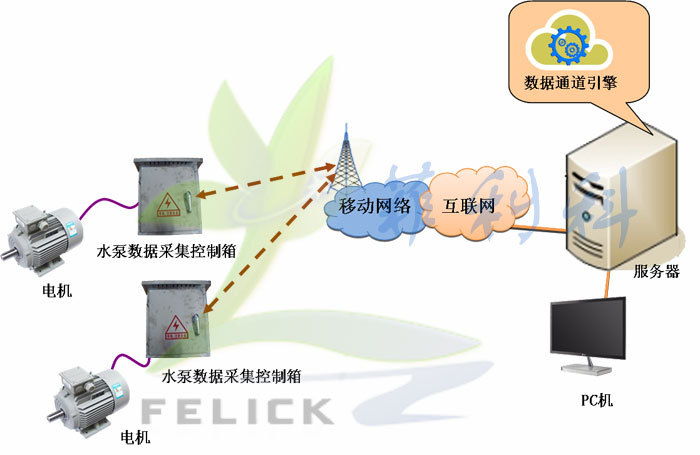

系统结构图：

图1 系统结构图

2 方案特点

• 适合控制执行器的持续开闭；
• 可实现对水泵的远程无线控制；
• 可监测远端电机状态，包括电压、电流；
• 可管理集散终端点，不受位置限制，有无线信号即可；
• 控制中心位置灵活，有以太网即可；
• 对管理人员的专业性要求不高；
• 代替传统的人工巡查，效率高，准确性高；
• 可实现分厂、分区的集中管理；
• 便于大量设备的集中管理；
• 便于后期设备的扩充；
• 软件开发周期短，性能稳定；
• 具有加密狗和密码双重保护；
• 代替有线，节约布线成本，便于维护；

三、系统主要部分介绍

1 水泵数据采集控制箱（含整体箱柜及控制部件）

    本控制箱由GPRS无线智能采集控制终端、断路器、接触器、电压电流采集器以及工业电源组成。

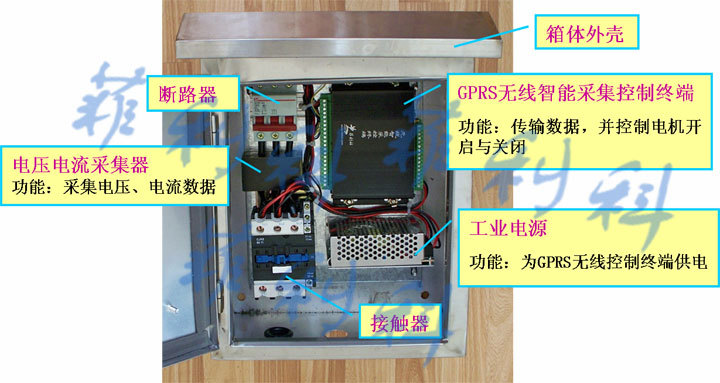

控制箱内部结构图如下：

图2 控制箱内部结构图

2 客户端免费测试软件

    菲利科会为客户提供免费测试软件，可显示设备的是否在线以及所采集的电压电流值，通过控制按钮（开启、关闭），可远程控制电机的开启和关闭。

软件界面图如下：

图3 测试软件界面

 该软件功能稳定，可作为产品测试阶段的测试软件，也可作为正式应用的软件，具体功能可按需求增加定制。此外，菲利科会提供加密狗和密码双重保护，安全更有保障。

3 为软件集成商二次开发提供的服务接口（FKDevDataInterface.dll）

    本设备数据通信服务接口，适合软件开发集成的客户（如软件集成商），通过本接口，用户无需固定外网IP地址，无需动态域名，即可实现与远程GPRS采集控制终端进行实时通信。

    本数据通信服务接口适用于.Net平台，使用时通过VS2010（或其他版本的开发环境）将FKDevDataInterface.dll添加到引用。
