特 点
3U 8槽带交流电源的PXI平台
兼容PXI Rev 2.2硬件规范
紧凑型8槽PXI机箱，带1个系统槽和7个PXI/Compact PCI外设槽
可选1+1X250W模块电源或1UATX电源
3.8kg轻量全铝结构
55dBA低噪运行
0°C至+55°C的宽温工作范围
电磁兼容符合EN55022
概 述

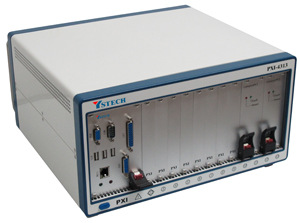

该平台的机箱采用优质全铝结构，设计灵活轻巧，加工精良，便携性和坚固性融为一体。PXI-4313支持宽温运行，还有低噪运行以及优良的电磁兼容性，为各种测试和测量提供安全可靠保障。 研实科技PXI-4313是具备先进功能的PXI和CompactPCI开发平台，它除了支持PICMG 2.0硬件规范外，该平台还提供包含1个系统槽和7个外设槽PXI背板，用于满足用户多种多样的测试和测量需求。 PXI-4313配备了一个工业级的300W 1UATX电源，根据需要可以配备不同功率电源，最大的电源功率可以达到400W。
电源规格
交流（AC)输入
持1+1可热插拔250W+250W冗余电源
300W工业级交流电源
电压范围：180至240VAC
输入电压频率：60Hz
输入额定电流： 4A/230VAC
直流（DC)输出
直流输出总功率300 W
根据需要可配置为250W/300W/350W/400W电源
标准300W电源参数
| VDC | 最高值 | 调节范围 | 纹波噪声 |
| +5V | 16A | ±5% | 50mV |
| +12V | 18A | ±5% | 120mV |
| +3.3V | 22A | ±5% | 120mV |
| -12V | 0.5A | ±5% | 50mV |
机箱结构
安装方式：台式安装3U竖插
系统总槽数：16个
物理尺寸：347mm×192mm×346mm(WxHxD)
总重量：3.8 kg
后I/O ：不支持
冷却系统
风 扇：带滤网的 3×4.5W/12VDC风 扇
冷却能力： 30W/槽（经+55°C室内测试验证 ）
声压级： 48 dB（最大风扇速度时）
声功率： 55.5 dB（最大风扇速度时）
环境参数
工作温度： 0°C—+55°C
储存温度：-20°C—至+70°C
工作湿度：10%—90%，非凝露
储存湿度：10%—90%，非凝露
辐射标准：EN 61326-1；FCC A级
安全性：EN 61010-1
抗干扰性：EN 61326-1
设计冲击：20G，半正弦，11ms脉冲持续时间
随机振动：（操作时） 5—500 Hz，0.5 Grms，3轴
非操作时）5—500 Hz，2.46 Grms，3轴
背板规格
结构：3U插板
标准：支持PICMG2.0硬件规范，
兼容PXI Rev 2.2硬件规范
槽位：1个系统槽，7个扩展槽
供电：支持标准ATX电源插座
总线：支持32/64Bit、33/66MHz CPCI总线
'
