描述

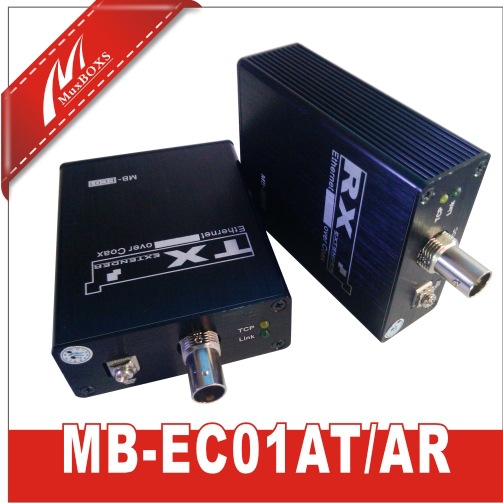

以太网同轴线传输器MB-EC01为高速以太网信号传输设备。它可将网络信号通过同轴线进行长距离传输传输，最远传输距离可达2000米。该设备采用先进OFDM高速调制解调技术对信号进行处理，在实际使用环境中具有很强抗干扰能力，最大物理带宽可以达到200Mbps。在防护方面采用多级大通流量多种防雷防护设计，因此在使用过程中能过有效保护设备免受雷击而损坏。

该产品可大量用于网络拓展系统、网络安防系统，网络信息发布系统，网络改造扩建系统、铁路及城市交通、冶金矿山、野战通信等众多领域。

特点

* 使用同轴线传输以太网信号和电源信号，最远可达2000米

* 符合IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX等标准

* 高速调制解调技术，最大物理层带宽200Mbps

* 多级大通流量防雷保护设计

* 功耗低，内部采用自动纠错编码技术

* 安装简单，即插即用，连接网络速度快

性能参数

产品应用范围：

基于同轴电缆及电话线等IP 摄像机

基于同轴电缆及电话线等NVR

基于同轴电缆及电话线等可视门铃对讲

智能家居 POS 机 宽带智能电网等

铁路 电信及石油勘探和煤矿等工业领域

安装步骤:

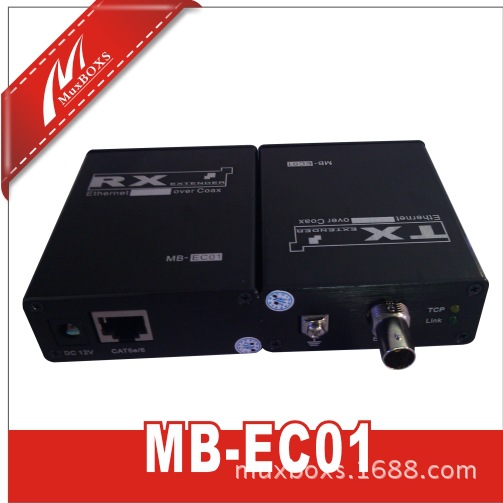

1 将传输器MB-EC01AT远端LAN 端口连接到网络设备 RJ45 输出端，正确将12VDC电源输出端口连接到网络设备的

电源接口,把卡好连接BNC头的同轴线一端连接到传输器MB-EC01AT的BNC连接口。

2 将传输器MB-EC01AR的LAN端口连接到网络设备 RJ45 输入端,把卡好连接BNC头的同轴线的另外一端连接到传输

器MB-EC01AR的BNC连接口。把12VDC电源适配起连接到传输器的12V电源接口。确认连接无误以后,插上电源.

3 在网络通畅的情况下，设备自行尝试连接，LINK信号灯(黄灯)常亮,说明同轴线已经连接好；绿灯快速闪动说明

网络信号传输正常。

连接示意图：
