JLS4-6、10三相四线油浸式计量箱（宽负荷，可带控制电源）
一、概述：
JLS-6、10型三相户外油浸式高压电力计量箱（组合式互感器），分别适用于50Hz三相交流，额定电压为6kV、10kV电网上用作电能计量，并安装在供电变压器高压侧，三相均有电压、电流互感器有效的计量仪表箱内装三相四线有功电度表及无功电度表，是用来直接测量高压线路中，有功和无功电能的计量设备。对防止窃电节约能源，加强供电管理具有重要作用。
二、使用条件：
1.安装场所：户外；
2.环境温度-25℃~+40℃的范围内，空气湿度不大于85%
3.海拔：海拔2500米以下使用；
4.安装场所无腐蚀性的气体。
三、结构简介：
本产品由三相三元件组合互感器和仪表箱两大部分组成，三相三元件组合互感器由三只单相电压互感器（PT）及三只电流互感器（CT）组成，PT、CT均为电磁式，三只PT绕组采用Y/Yo接法组成三相测量装置，三只CT的一次绕组分别与电网A、B、C相串联，一次接AP1-AP2，BP1-BP2，CP1-CP2为大电流比，接AP1-AP3，BP1-BP3，CP1-CP3为小电流比。例如：50-100/5，一次接AP1-AP2，BP1-BP2，CP1-CP2为100/5，一次接AP1-AP3，BP1-BP3，CP1-CP3为50/5。
产品具有：JLS4、5、7-6，10kv低磁密、宽负荷、防窃电计量油浸计量箱三相均有互感器，0.2S的高精度足以避免失下状态下的窃电，特殊材质的应使用产品具有低磁密，小体积等特征。
（特别说明：所用变压器油为25号变压器油）
四、主要技术参数：
JLS-6、10电压部分主要技术参数：
JLS-6、10电流部分主要技术参数：

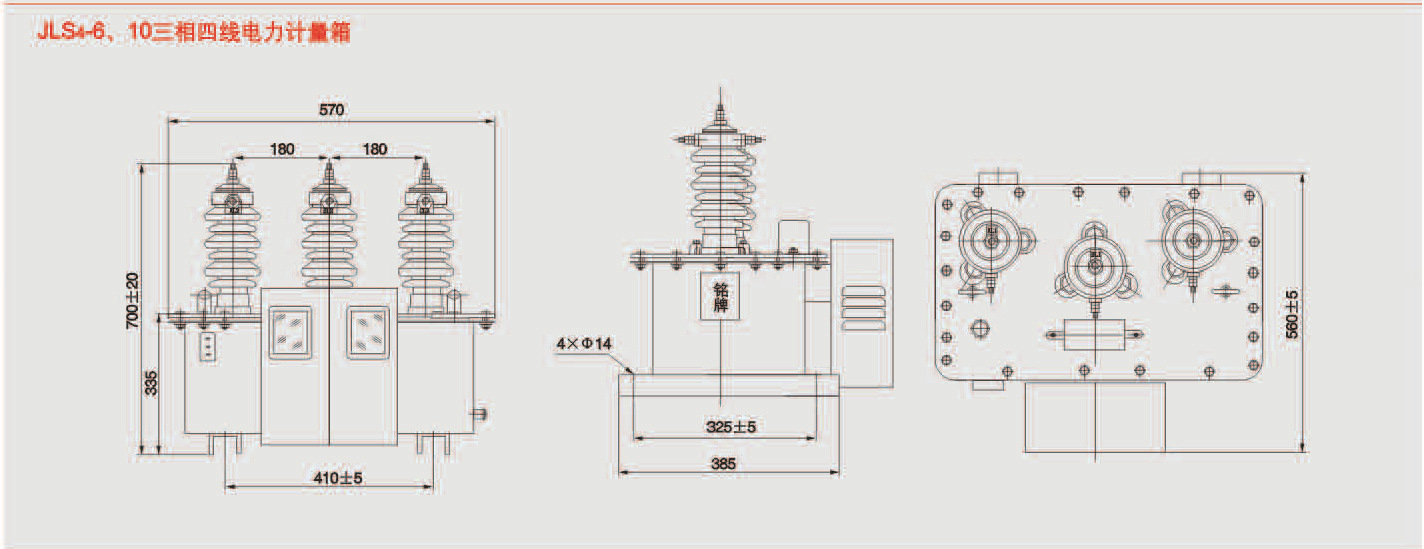

五、外形及安装尺寸：
'
