JLS-6、10三相三线双向油浸计量箱
一、概述：
JLS-6、10型三相户外油浸式高压电力计量箱（组合式互感器），分别适用于50Hz三相交流、额定电压为6kV、10kV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表各二只，是用来直接测量高压线路中，无论正向送电或反向送电，均能有效得计量有功和无功电能的计量设备。对防止窃电，节约能源，加强供电管理具有重要作用。
二、使用条件：
1.安装场所：户外；
2.环境温度-25℃~+40℃的范围内，空气湿度不大于85%
3.海拔：海拔2500米以下使用；
4.安装场所无腐蚀性的气体。
三、结构简介：
本产品由三相二元件组合互感器和仪表箱两大部分组成，三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成，三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。
一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3为小电流比。例如：50-100/5
一次接AP1-AP2，CP1-CP2为100/5，一次接AP1-AP3，CP1-CP3为50/5.
产品具有：低磁密、宽负荷、双向计量油浸计量箱具有多电流比，双向送电状态下，无论负荷区间变化较大的时候，均能准确计量电能等特征。
（特别说明：所用变压器油为25号变压器油）
四、主要技术参数：

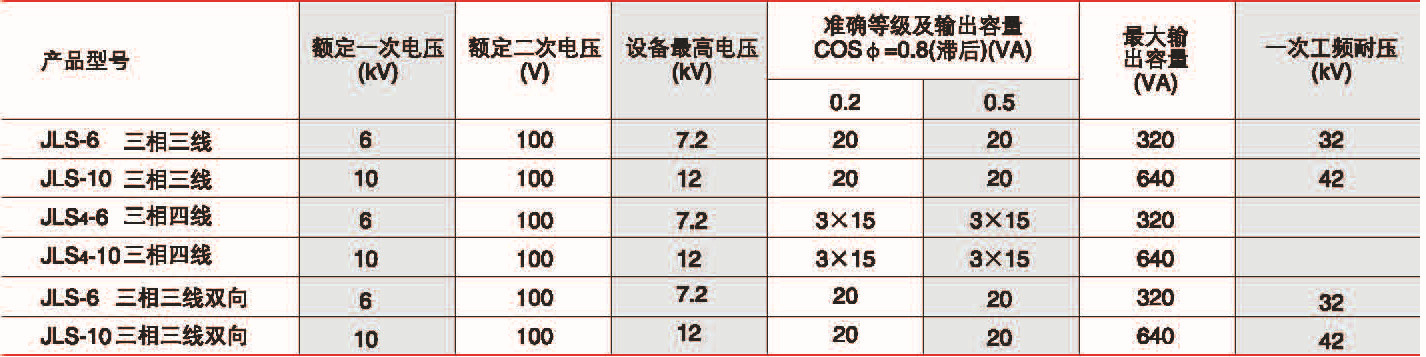

JLS-6、10电压部分主要技术参数：

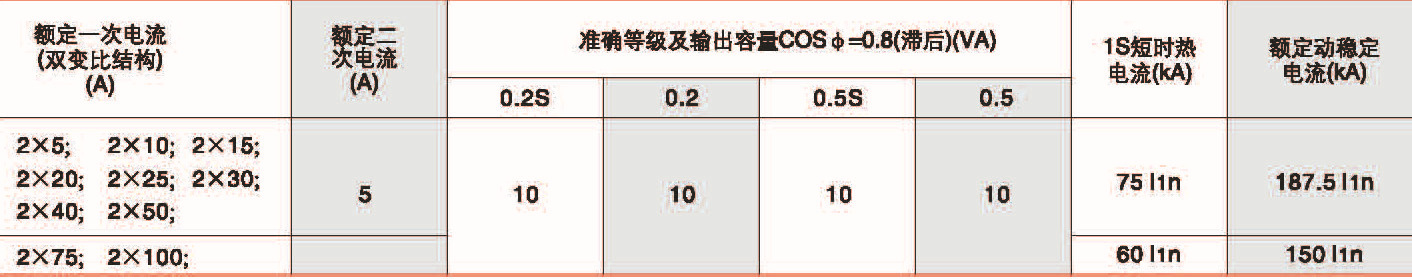

JLS-6、10电流部分主要技术参数：
五、外形及安装尺寸：
'
