0-15A智能PID半导体制冷片恒流驱动源
（型号：TEC-300W-15A-20V）
半导体制冷是利用帕尔帖效应原理工作的，具有高精度、长寿命、体积小、无噪声、无磨损、无振动、无污染、既可制冷又可加热等特点，是真正的绿色产品。本系列TEC制冷电源带有完美的PID控制软件，智能无级控温，既可制冷又可加热。可用于控制激光器件、
医疗器件、半导体器件、红外探测器、光电倍增管、或其它任何需要温度控制的地方。该产品采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术，以及PWM调制、双向电源、PID调节技术，具有优良的电压、电流输出特性，开关机时无过冲、反冲、浪涌现象，并带有过流、过温、欠温等保护电路，以及一组常开/常闭的温度报警信号输出。
TEC-300W-15A-20V使用了单元模块并联技术，基于一个高性能、高精度、高效率的恒流源子模块，通过n个子模块的简单叠加，实现任意大电流输出。相比较传统电源，这一设计具有搭积木式结构，具有很多优点：
第一：结构简单且容易实现任意大小电流输出，使用子模块搭积木式结构，客户维护方便快捷。
第二：基于子模块高精度、高效率的特点，系统也具有精度高，效率超高特点。
第三：相比较传统电压驱动源，恒流驱动源更具有寿命长的特点。
电源输入：24V±0.5V
电流输入：15A
电源输出：0-15A
电压输出：1-20V
慢启动时间：500mS
效率大于：92%
二：控制接口
控制接口采用10芯IDC10接口，在线路板的左下角位置，参加图2所示。
图2控制接口示意图
下面分别介绍各个端口的功能:
3、4脚：+5V输出端口
该端口提供不超过100mA的电流输出，
用于电流显示表头的正极供电。
5、6脚：GND
该端口提供不超过100mA的电流输出，
用于电流显示表头的负极供电和用于连接调节电流的电位器的负极。
7、8脚：VADJ用于调节电流大小
该端口用于控制电源的电流输出大小，外接可调电位器。电位器的中间抽头和该端口连接，用于控制电源输出电流大小，该端口输入电压不能超过5V。
温控仪整体尺寸48*24*78mm，开孔尺寸：45*22mm，外形示意图和接线头如图3所示。
图3 PID温控仪示意图
三：首次使用步骤

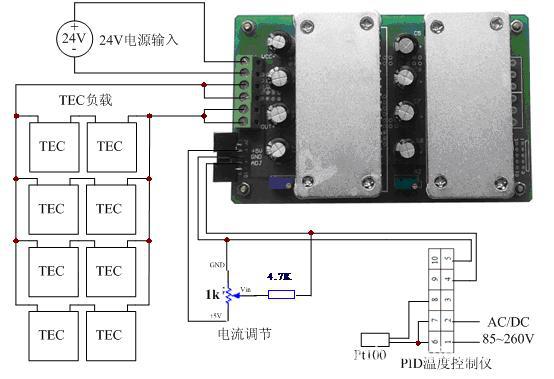

第1步：连接温控仪的控制端口和恒流驱动电源的端子。
第2步：连接TEC（注意正负极）。
第3步：连接24V350W开关电源（注意正负极）。
第4步：将电流调节电位器逆时针调节到零，接通24V电源。
第5步：将PID温度控制仪的4、5脚短路。
第6步：顺时针调节电流调节电位器，使得恒流输出电流和TEC的额定电流匹配。
第7步：断开PID温度控制仪的4、5脚短路线
第7步：按温控仪设定键，输入密码0089，INTY选择P10.0；OUTY选择1；HY选择0.3；PSB选择0.0；RD选择0；CORF选择0；按下END结束。
第8步：按温控仪设定键，输入密码0036，OT选择2，其余参数默认，按下END结束。
第9步：在室温的为25度的情况下，按下温度控制仪下箭头调节控制目标温度为15度。
第10步：长按>键，直到AT指示灯闪烁，控温进入自动设置PID参数工作模式，直到AT指示灯熄灭，完成参数调节，以后正常工作不必再次设定参数。所有步骤完成。
四：电源板尺寸

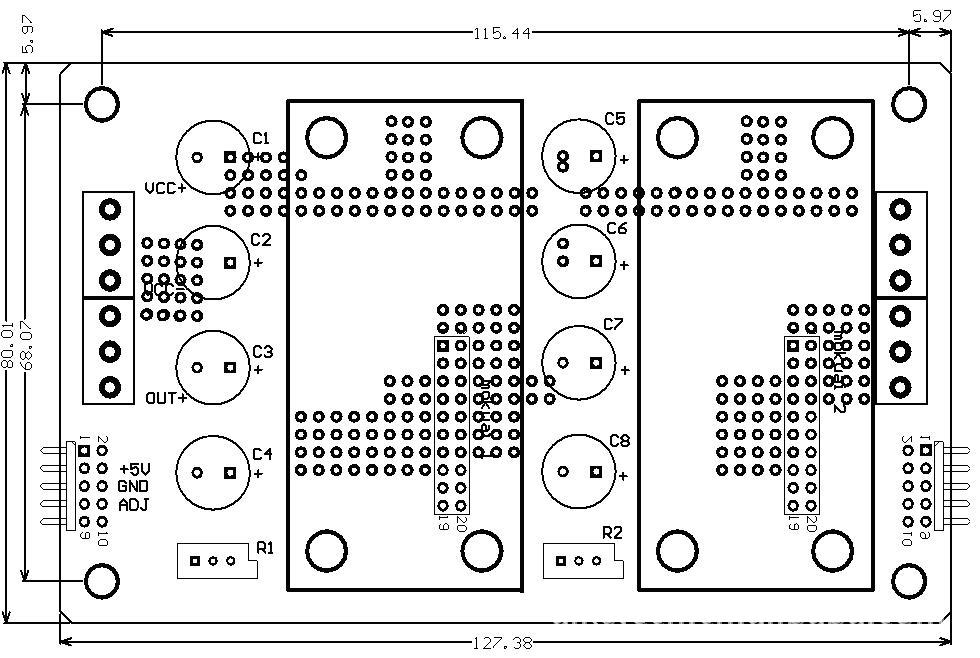

电源板尺寸约：L:128mm *W:80mm*H:70mm.具有4个定位孔，定位孔尺寸如图
图3电源板尺寸线图
五：电源实物图

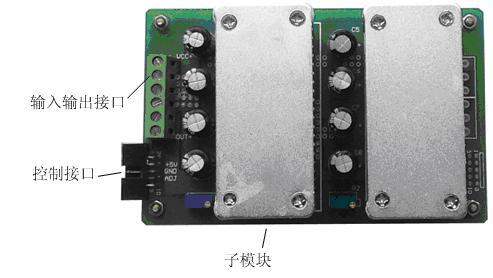

图4电源母板实物图
图5恒流源子模块实物图
六：电源测试波形
测试假负载上的电流电压图，蓝色2通道为负载上的电压波形，黄色1通道为电流波形。
图6恒流源上升沿
图7恒流源下降沿

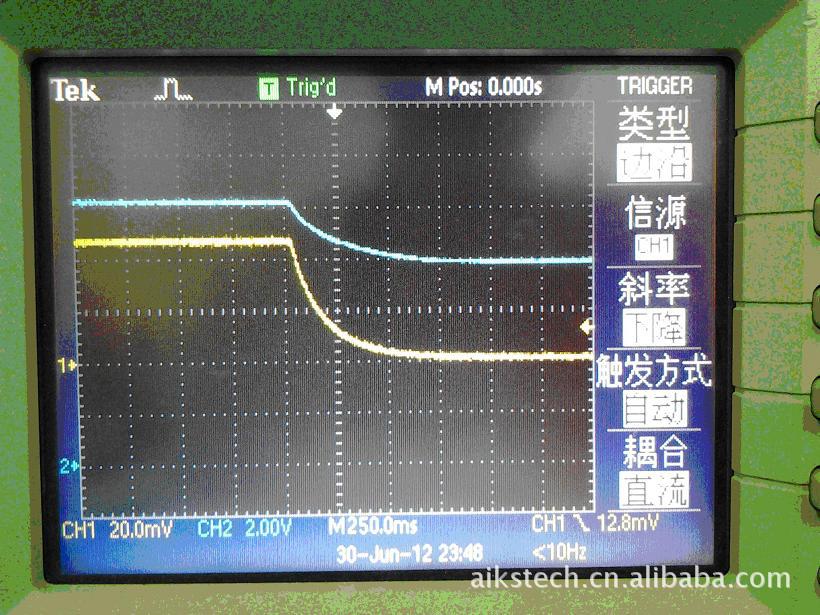

图8控温稳定时的电流波形
可见，TEC-300W-15A-20V电源开机上升沿下降沿没有任何过程，恒流驱动TEC可以大大减轻TEC导通时，大电流的冲击，大大提高TEC工作的可靠性和寿命。

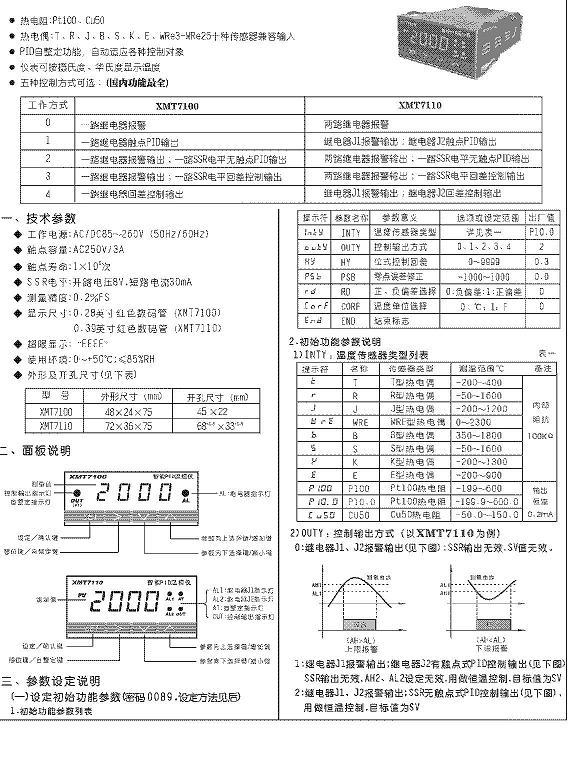

附录：XMT7100 PID温控仪操作说明
