LH-T50KM型

50kHz脉冲“调Q电源”

一：LH-T50KM主要特点

二：应用范围(驱动“普克尔斯盒”)

A:KD*PB:LiNbO3C:RTP D:BB0E：其它

三：应用案例

A：LD泵浦的高频电光调Q激光器

B：连续灯泵固体激光器（代替声光调Q）

C：快速光开关

D：激光调Q实验教学仪器

E：高速摄影调Q激光器

四：电源参数

五：相比较磁脉冲压缩、触发管、雪崩管电源，本产品具有以下优点：

1、输出激光能量稳定性优于1%，可满足激光手术等要求能量稳定的场合。

2、输出激光脉冲宽度窄，宽度为5-8ns，可满足激光去死皮等美容机的要求。

3、输出激光时间同步精度优于1ns，可满足脉冲激光测距机的要求。

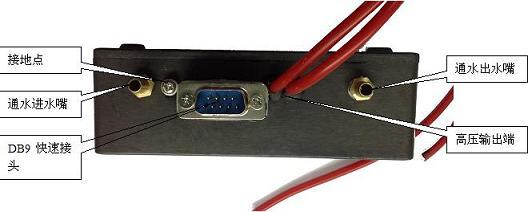

六：前面板说明

图1脉冲调Q电源示意图

1、。触发信号输入：触发信号一般和工作物质的抽运开始时间同步（如果为气体脉冲灯抽运工作物质，则触发信号输入应和灯的点火同步，如果使用LD--半导体激光二极管抽运工作物质，则触发信号输入应和LD的驱动电流上升沿同步）。DB9型插头的4芯为信号的正极。输入触发信号应为标准的TTL电平，信号的幅度为5V，触发为上升沿触发，信号吸收的电流大小约为8mA。本电源由于内部功率元器件的限制，为防止频率过高导致高压开关响应不够而损坏电源，触发信号输入频率不应超过电源额定频率。

2、电压调节：根据不同的电光调Q晶体，要设置1/4波长电压或者其它波长电压，需要调节“调Q电源”的晶体高压输出电压。本电源的“电压调节”需要通过对DB9端口的第3芯进行电压控制，0V所对应高压输出0V，5V所对应高压输出5KV，以此比例推算其他输出电压。注意控制端电压不能超过5V

3、电源输入：本电源采用24VDC电供电，要求电压的波动小于10%，电源的消耗电流小于2.5A。为了防止高压电击的危险和保障工作人员的安全，要求电源外壳接地。

4、晶压输出：该电源晶压输出端采用耐高压橡胶软线输出，结电容小耐电压高，不容易折断等优点。

七：DB9端口功能说明：

1脚：电源正极输入端；注意连接时电源正负，错误则会烧坏或者不能让电源正常工作。

2脚：公共端负极，该端口与电源负极，电压控制负极，信号输入端负极相连接，为公共端。

3脚：0-+5V输入端口，0V所对应高压输出0V，5V所对应高压输出5KV，以此比例推算其他输出电压。注意控制端电压不能超过5V

4脚：TTL信号输入端，信号输入频率觉得输出频率的高低，同时输入信号的脉冲宽度觉得输出高压脉冲的脉冲宽度。占空比50%.

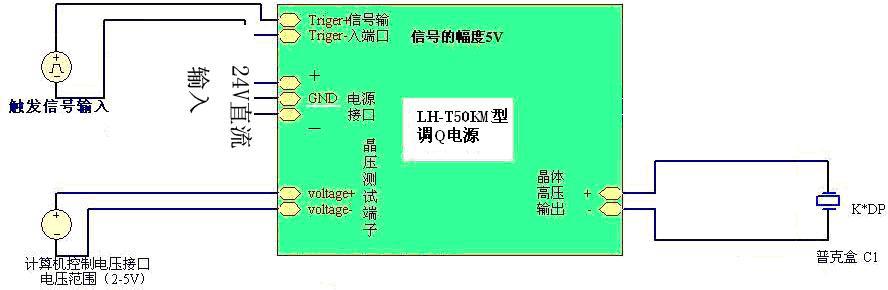

八：调Q模块的接线图

如图8所示，1：24V直流输入；2：TTL触发信号输入；3：计算机控制电压（可以不加）；

图8调Q电源连线图

图9为一种简单的电光调Q固体脉冲激光器的光学元件图（它包含全反，半反透镜，工作物质，起偏器，调Q晶体）

图9加压电光调Q激光器的光学元件

注1：固定电源时，确保电源的环境温度正常，把电源放在通风良好的地方；

注2：如果需要连续工作，则需通水制冷；

注3：高压电源需干燥存放和使用。

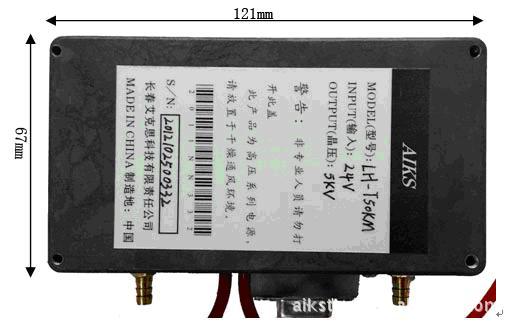

九：调Q电源尺寸

图10为机壳的三视图，中：俯视图右：右视图下：前视图。机壳外型尺寸：长121mm *宽67 mm *高42mm

图10调Q电源尺寸图
