目前市场上放音板的语音烧录，类似于U 盘操作简单方便又可更换语音的方案较少，但是外挂NAND FLASH 成本昂贵。OTP 或外挂SPI FLASH 的放音板，大多需要通过上位机软件、烧写器、转换座、SD 卡等方式来实现，也是直接增加了很多成本；以及工作电压范围过小，使用过程中，给用户带来了很多操作上的麻烦。

2014 年初，深圳百为电子科技有限公司应市场需求和广大用户操作方便性，成功研发一款高音质、高性价比、功能强大的BY-F610宽电压多路放音板；该模块最突出的特点：支持7-30V宽电压供电，外挂SPI FLASH，通过USB线与电脑相连无需下载器和上位机软件能直接加载语音，就是可以由终端用户，自行去更换语音，操作简单、方便。

一、产品特点

• Ø  支持当今网络最流行的MP3格式音频播放，让音频来源更为丰富；
• Ø  最大支持 16M 字节的 SPIFLASH。例如GD25Q16 [2M 字节]、GD25Q32[4M字节]  1Byte=8Bit；
• Ø  无需安装其他上位机软件软件和使用下载器, USB直接连接电脑即可拷贝语音内容；
• Ø  支持10路独立音频点播；
• Ø  支持标准UART串口控制；
• Ø  双声道立体声DAC 24bit 解码，确保语音信息的保真度；
• Ø  控制模式可直接通过拨码开关控制，简单方便；
• Ø  电压范围广，支持直流7～30V电压输入，采用开关电源降压，功耗低；
• Ø  自带3.5耳机座音频输出，可外接音箱；
• Ø  自带转盘电位器进行音量调节；
• Ø  支持2272无线解码板进行4路播放控制；
• Ø  支持12V上电播放一段掉电播放一段功能；
• Ø  支持3-30V外部电平直接触发；
• Ø  按工业级要求设计，具有较强的抗干扰能力。

二、技术参数

          (测试条件：VDD=12V,T=25℃)

三、行业应用

• Ø  车载导航安全语音播报
• Ø  公路运输稽查、收费站语音提示；
• Ø  火车站、汽车站安全检查语音提示；
• Ø  电力、通信、金融营业厅语音提示；
• Ø  车辆进、出通道验证语音提示；
• Ø  设备开关机品牌宣传、安全语音提示；
• Ø  多路语音告警或设备操作引导语音；
• Ø  门禁语音提示；
• Ø  机电设备故障自动报警；
• Ø  消防语音报警提示；
• Ø  自动广播设备，定时播报等。

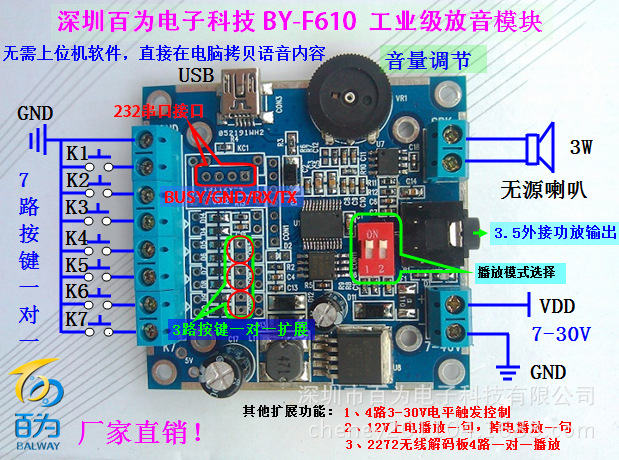

四、BY-F610多路放音板实照及电路连接

•电源输入：可接7～30V电压供电。

•功放输出：直接驱动扬声器(3W/3Ω、2.5W/4Ω、1.3W/8Ω的驱动功率)，足以驱动任何小型音箱，且声音洪亮。

•音频输出：双声道音频信号输出，可接3.5耳机座输出。

•控制线接线端：接控制按键，用10根线直接控制10路音频独立播放。

•工作状态指示灯：工作状态指示，播放或下载音频文件时闪烁。

•音量控制：音量控制，旋转电位器进行音量大小调节。

•USB插口：USB MINI线接上电脑即可显示音频下载窗口，点击进入即可下载和更新语音。

•UART接口：标准串口，TTL 电平，9600波特率（用到串口功能的可向本公司索取资料）

•播码开关：播放模式选择，参考一下表格进行设置

（实物中打到“ON”上代表0，打到“1”或“2”上代表1，以下K1，K2对应播码开关上1,2；

如图中为0,0模式。）

•其他扩展功能：这些功能标准板子上没有，需额外添加一些配件便可实现。

     4路3-30V电平一对一触发控制：适合使用高电平触发的客户。

          12V上电播一段掉电播一段：适合设备启动和停止都需要播放语音的客户。

     2272无线解码板4路一对一播放：适合需要无线进行控制的客户。
