BY-K610放音板
一、简介
目前市场上人们的功能要求越来越多,越来越广,对产品语音的要求也千变万化,人们更多的希望自己能随时随地不需要其他辅助工具更新下载语音,希望可以多路控制,希望供电电压范围更宽,希望存储容量越大播放时间越长,希望高音质效果等等。
2014年初,深圳百为电子科技有限公司应市场需求和广大用户操作方便性,推出一款高音质、高性价比的BY-K610 MP3放音板;该放音板最突出的特点:支持USB自由更新下载语音,支持宽电压6-12V供电,支持输出功率3W,支持长时间语音,支持多路控制,可调节音量。
二、BY-K610放音板功能概述
l 工作电压:6V-12V;
l 输出功率: 最大3W,可接2W/8Ω,3W/4Ω喇叭;
l 语音内容用户可以自由下载,MP3格式即可;
l 控制模式:按键一对一模式(支持7段)、MP3模式、单片机串口控制;
l 存储容量:4M;(电脑上看到的容量,在音源比特率128K可支持4分钟,如时间不够,客户可适当降低比特率或者批量定制更大容量的存储芯片)
l 有多种播放模式可选,下表为可选的播放模式(默认出库为11模式):
K1 | K2 | 播放模式 |
1 | 1 | 一对一触发播放,可打断。在播放的过程中按下可打断其他歌曲或当前歌曲,重头播放当前触发曲 |
事先短接选择一曲,上电会播放一遍后停止 |
1 | 0 | 一对一触发播放,按着循环播放,抬起停止 |
0 | 1 | 一对一触发播放,不可打断 |
0 | 0 | 标准MP3功能 |
K1 | 下一曲 |
K2 | 上一曲 |
K3 | 播放/暂停 |
K4 | 低功耗 |
K5 | 停止 |
K6 | 音量+ |
K7 | 音量- |
事先短接选择一曲,上电会循环播放直到掉电 |

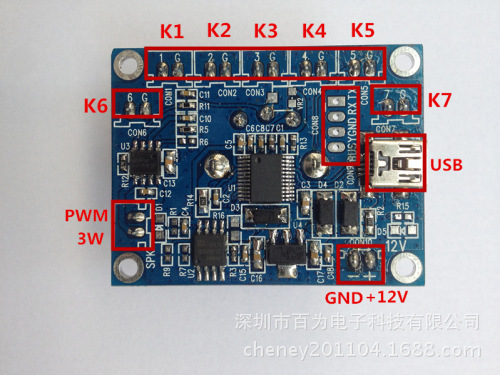

三、BY-K610放音板接口概图示

l K1-K7:7路按键一对一控制(也可低电平控制,可扩展到10路)
l USB接口:用户可直接USB连接电脑自由下载语音(详情见:五、拷贝MP3到存储FLASH)
l 喇叭输出:直接驱动喇叭,支持8欧2W或者4欧3W喇叭
l 供电电源:工作电压6-12V
四、BY-K610放音板应用领域
l 工业控制领域(工业、控制设备);
l 智能交通设备(收费站、停车场、车内语音提示);
l 广告宣传行业:广告语播报;
l 门禁,考勤:门已开等语音提示;
l 安防行业:安全语音提示,温馨提示;
l 医疗电子:医疗设备,操作提示;
