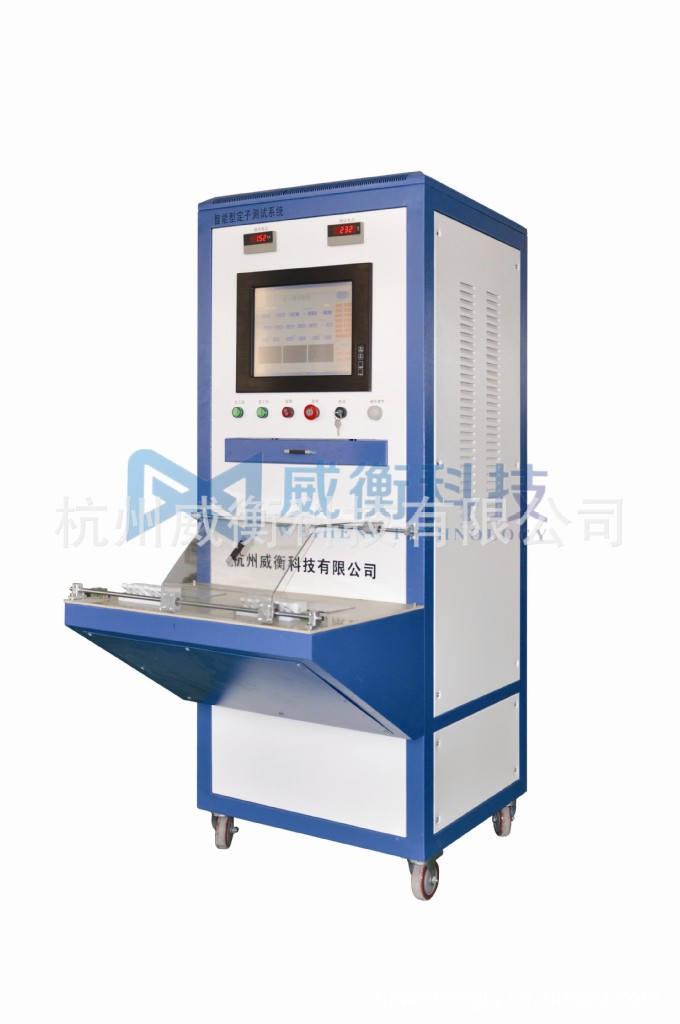

产品名称：电机定子测试系统
概述：
◆ 适用于单、三相电机、家用电器电机、电动工具电机、分马力电机定子嵌线后、总装前的综合质量控制，特别适用于各类单相电机定子绕组测试：多速、L、T型绕组；
◆ 满足电机定子嵌线后、总装前的所有检测项目，自动化精度高，速度快，大大提高生产效率；
◆ 匝间绝缘采用计算机化测试方式，标准曲线，一次输入，长期保存；
◆ 双工位治具，检测/装卸状态通过安全罩自动切换工位，提高测试效率；
◆ 人性化界面，操作方便，具有报警、存贮、统计分析、打印功能；
◆系统由工业电脑主控，可预置全部被测电机参数，以备检测时用。
2.技术指标：
●耐压测试：测试电压：0-5000V；
漏电流：0-2-20mA(0-2-20-100mA)；
测试精度：3%；
时间设置范围：1-99S
●绝缘电阻：测试电压：DC500V（可特制1000V,1500V,2500V）；
测试范围：1-500MΩ；
精度：3%；
时间设置范围：1-99S
●匝间绝缘：峰值电压：0-3000V(5000V)；
充电电容：0.02μF；
精度：3%；
时间设置范围：1-99S
●直流电阻：测试范围：0.01-20KΩ（可带温度补偿）；
精度：0.5%；
时间设置范围：1-99S
●电机转向：自动判定磁场旋转方向
●电感测试：0.0001μH-9999H
精度：0.5%；
生产的电机定子测试系统,系统采用工业控制计算机进行集中控制，一次接线即可完成全部被测项目，能够快速检测国家及企业强检项目（工频耐压、绝缘电阻，匝间绝缘、直流电阻、转子转向）等参数。具有测试速度快、精度高、使用方便、可靠性好等优点，并对测试结果自动进行分析、判断；同时具备统计、存储，打印年、月、日报表等功能。可预置全部被测电机参数，以备检测时用。
一、主要特点
1、检测项目：直流电阻、绝缘电阻、匝间测试、耐压测试、电机转向测试、电感测试
2、直流电阻：测试电机绕阻的电阻大小
3、绝缘电阻：测试相线与外壳之间的绝缘电阻
4、匝间测试：判断电机或变压器线圈匝间、层间短路、绝缘不良、圈数超差等
5、耐压测试：测量定子绕组和外壳之间的耐压漏电流
6、电机转向：判定磁场旋转方向
7、电感测试：测量电机线圈的电感
8、使用电源：AC220V±15％，50Hz±2 Hz（系统工作电源）
9、使用环境：工作温度 0~40 ℃
10、工作湿度 ≤70%
11、一次装夹全部测试完成。
12、所有测试过程都由微机进行控制。
二、系统组成
1、工控机 一台
2、电机出厂测试软件 一套
软件具有界面温和、可操作性强、所有测量数据可以永久保存,及可对数据进行分析，产生统计报表等优点。
3、测试柜 一个（包括：工频耐压测试单元、绝缘电阻测试单元、电阻测试单元和匝间绝缘测试单元、转向测试单元等）
'
