产品介绍

•




• • 产品信息
  • 产品名称：  电机定子测试系列
  • 产品规格： WH-80A
  • 包装方式： 木箱  纸箱
  • 运输方式： 物流

  • 特点：

    一、设备名称：电机定子综合测试台

    二、设备环境要求和适用范围：

    电源电压：220/380V±10%  50Hz    工作温度：0～40℃

    湿度：小于85%

    应用对象： 单、三相电机定子

    三、设备组成与系统配置

       1、机柜

        a)、机柜采用成套机柜。

        b)、外涂装参照供方彩色样本。

        c)、脚轮有制动装置。

       2、计算机系统配置

          a)、P4工业级计算机，17”联想液晶显示器，1G内存，160G硬盘，DVD光驱，USB接口

        b)、电气元件采用国际知名品牌。

       3、软件配置

    a)、操作系统：WindowsXP系统，全中文界面。

       b)、应有多种型号出厂参数输入、存储功能，并能够方便调出。

       c)、测试项目单项、多项可选，并能够自动判断，不合格发出报警-引至室外。

       d)、能自动和手动保存检测数据及曲线。

            e)、应有数据存储、报表、统计、分析功能；能够生成数据报表，该数据报表必须直观、全面、准确。

    5、测试操作柜：

    a)、操作台为整体式，与电柜隔离，台底安装。

    b)、操作台美观、耐用，空间宽广，操作方便。

    四、设备基本功能

       1、项目选择：甲方可根据测试需要选择其中任意一项测试项目进行测试。（测试项目见第六条）。

       2、型号选择：可选择300种电机型号，自动判断；不同型号电机标准可贮存并可以随时调用。

       3、参数输入：可输入每种电机测试标准的上、下限，主、副匝间绝缘标准特性参数自动计算，长期保存。

       4、统计数据：统计电机的测试数据，并可形成数据报表。报表分布：年、月、日统计报表，电机出厂质量分析报表。

       5、实时监控：实时显示每项测试数据，不合格的项目有声光报警功能。

       6、温度补偿：温度补偿值为20℃（温度值自动测试）。

    五、功能特点

      1、模块化设计，标准化设计，系统设计贯彻开放性理念。

      2、本系统可以实现电机直流电阻、工频耐压、绝缘电阻、匝间耐压、转向的高速测试。

      3、系统管理权限化，系统管理员拥有设置、编辑、删除各种型号电机的参数设置及模型配置的权力；测试操作员只能在当前选中的“电机型号”下测试及操作。保证系统的日常管理专业化，并便于维护。

    4、各检测项目可选择或屏蔽，并可任意设定判定合格标准，遇检测结果数据超标自动声光报警。

    5、满足用户高速测量需要：测量时间从0.2-999S可任意选择，测量速率可以在100mS、200 mS、300 mS、500 mS、1000 mS范围内任意设置。

    6、实时监测环境温度，并开启或关闭实际测试电阻值折算到设定温度值的功能。

    7、自动抵消、修正测试系统固有的耐压漏电流、绝缘电阻，提高系统整体精度。

    8、三相电机测试线圈匝间时，可提供单台电机绕组互相实测比较法或三相绕组标准波形比较法，满足用户的习惯。

    9、系统不仅能自动校准各项目参数，而且能方便进行功能自检工作，实现系统快速的自身故障自动诊断判断，以利系统出现故障后的现场快速诊断及修理。

    10、丰富的电磁兼容（EMC）技术应用（如接地、屏蔽、隔离、滤波等手段）及良好的制造工艺的保证，最大限度地确保了系统的可靠性及抗干扰能力，在干扰、火花、高压、强电冲击的环境下，系统均能稳定可靠运行。

    六、设备测试项目及参数

    1、电阻测试（主（A）相、付(B)相、主付(C)相）

       a)、范围0～2000.00Ω

       b)、自动温度补偿

       c)、测试方法：四端法

       2、耐压测试

       a)、测试电压：0～3000VAC

       b)、泄漏电流：0～20mA

       c)、测试时间：0～99S  （可设定）

       3、匝间绝缘冲击耐压测试

       a)、测试峰值电压：100～3000VAC

       b)、检测判断模式：面积的差、差的面积

       4、绝缘电阻测试

       a)、测试电压：DC500V

       b)、测试范围：0～500MΩ

       c)、测试时间：1～99S（可设定）

       5、转向判别

       6、测试项目参数表

    序号	测试项目	测试条件	测试量程	精度
    1	电器强度	0～3000VAC	0～20mA	±5%
    2	绝缘电阻	DC：500V	0～500MΩ	±5%
    3	电阻测试	恒流1000mA	0～2	0.5%
    		100mA	2～20	0.5%
    		10mA	20～200	0.5%
    		1mA	200～2000	0.5%
    4	匝间绝缘测试	100-3000V	1-100	±5%
    5	转向判别



     七、设备随机备件及资料

       1、提供易损备件一套。

       2、提供完整的操作说明书壹套及软件光盘一张。说明书必须说明设备如何使用、参数如何设置、设备操作的注意事项及安全条款等。软件光盘应提供完整的电脑操作系统、测试软件、测试数据分析软件。

    八、培训

        乙方对至少一名甲方维修人员、一名设备操作人员进行培训，直至完全掌握相关技能为止。培训时间不少于2个工作日。具体时间根据甲方安排确定。

    九、设备验收:

       1、设备制作完毕后，乙方通知甲方在需方进行预验收，预验收合格后设备发往甲方。

       2、乙方负责设备在甲方的安装调试；设备调试完毕后，双方依技术协议的内容进行验收；设备应满足本协议规定的各项要求。

    十、  设备及安装调试自验收合格交付正常使用后，进入质保期，质保期为12个月。

    十一、其他

     1、需方为供方现场工作提供配合。

    2、双方要对各种资料等有关信息进行保密，未经对方许可不得以任何理由和方式作出损害对方利益的行为（如向第三方泄露对方资料和相关技术信息或仿制对方产品等行为）。

    3、设备自验收合格之日起质保期12个月（乙方按甲方要求免费提供更换、维修质保服务），乙方在接到甲方质保服务请求后，应于24小时内反馈，并在3日内修复，即使超出质保期，供方也应提供积极而优惠的服务。



点击输入文字描述

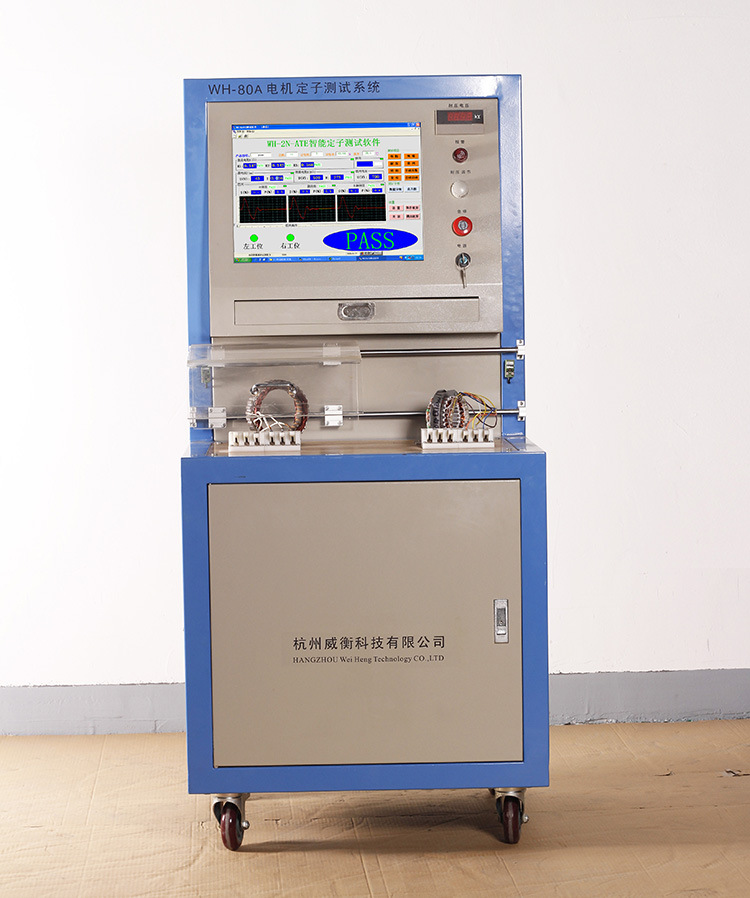

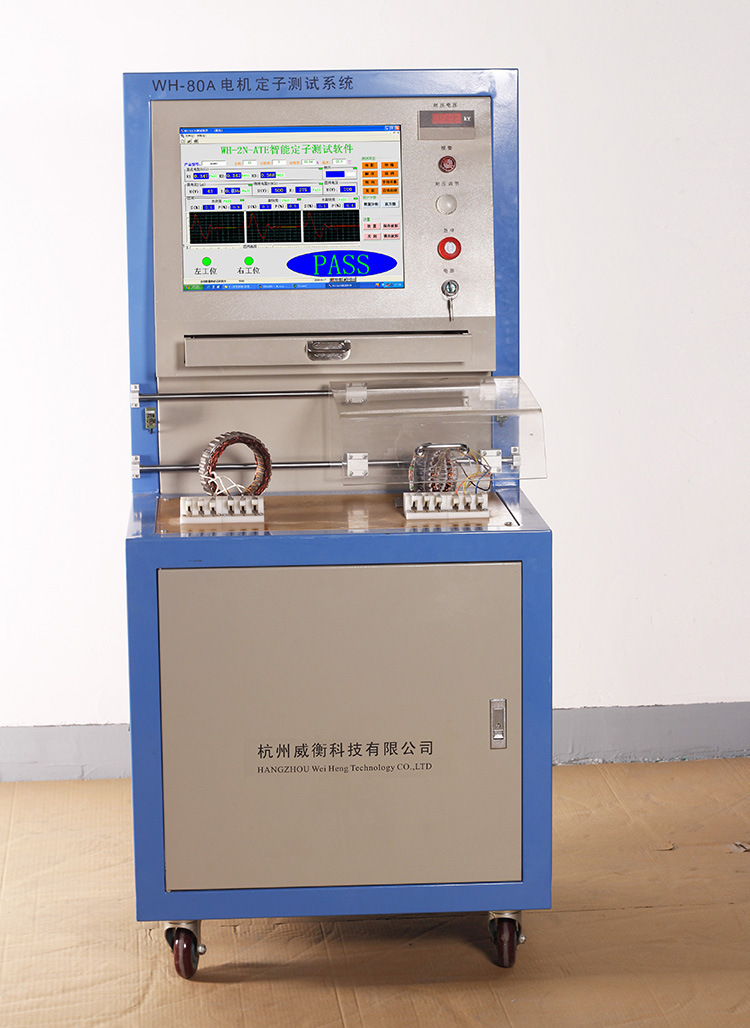

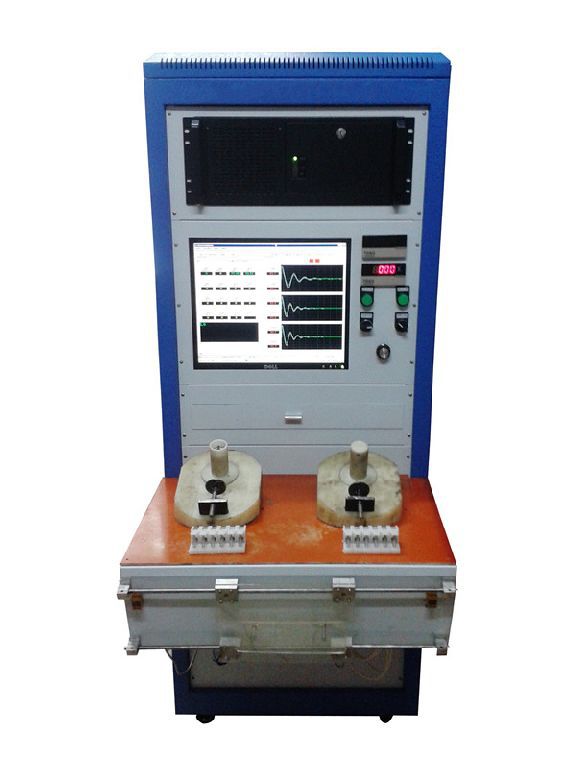

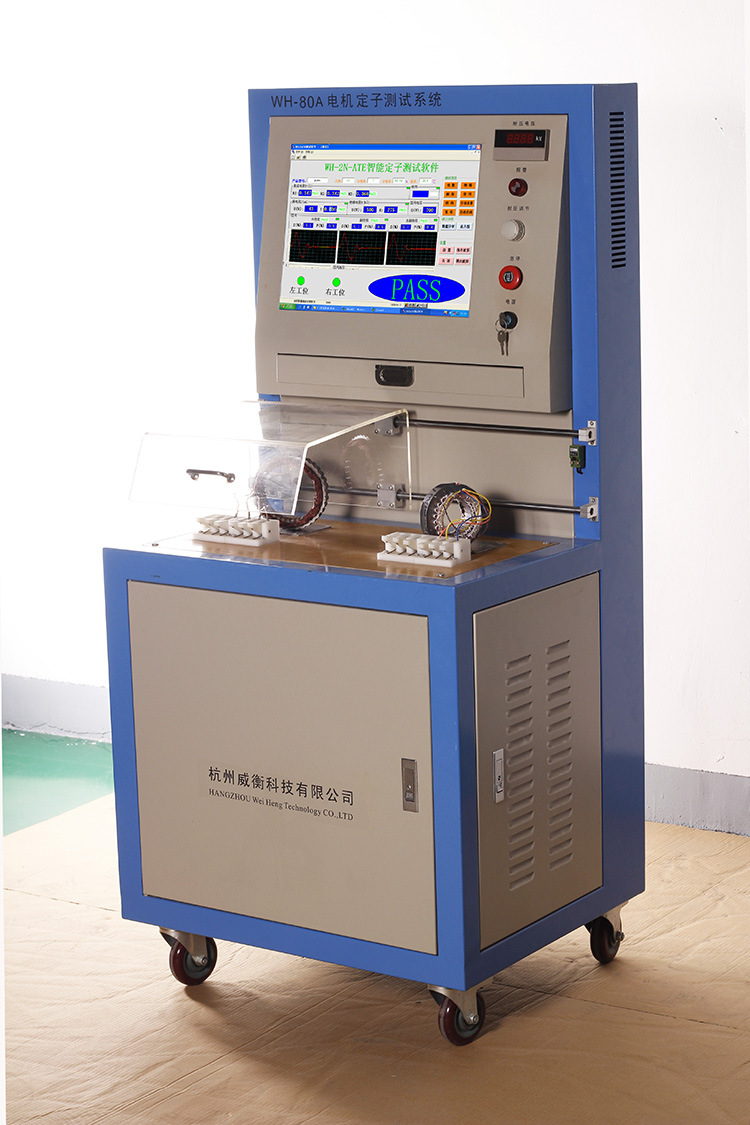

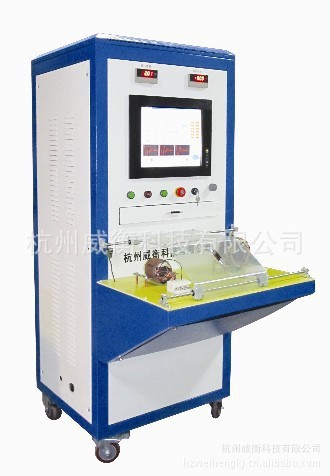

产品实拍图

•



•





•





•





  点击输入文字描述

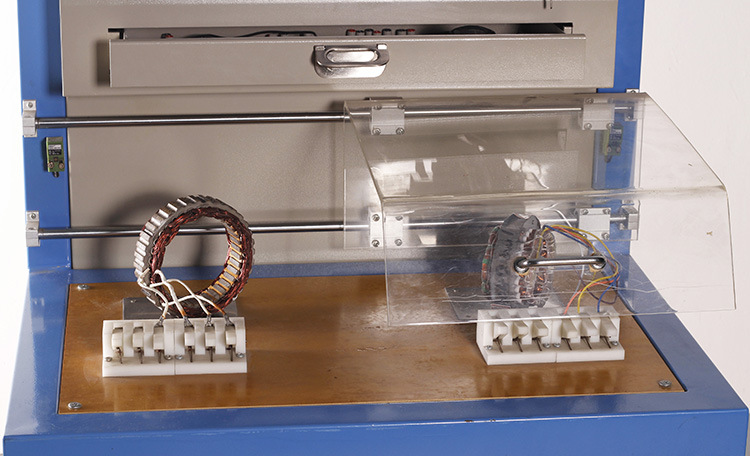

产品细节图

产品对比

• • 优质
  •


• vs
• • 劣质
  •



产品包装图

•







  纸箱

•



  木箱

公司介绍

杭州威衡科技有限公司位于交通便利、环境优美的杭州高新技术产业基地，是一家国家级高新技术企业。成立至今一直专注于测控与自动化领域，旗下主营业务分为三大块：威衡智能仪器、威衡工业自动化及威衡机电一体化。是专业提供测试测量应用和工业自动化解决方案的集成商，致力于向客户提供优质的且满足其需求的产品、服务和工业自动化解决方案。

1、威衡智能仪器：主要产品有以电机性能测试系统，电机定子测试系统，电机出厂测试系统等为主体的几大类智能型测试测量系统；还有单、三相/直流电参数测试仪，电器综合测试仪等便携式测试测量仪器。

2、威衡工业自动化：针对非标工业自动化系统、非标电气系统柜、整体自动化工程项目的设计、生产、安装、调试，并承接工厂自动化项目改造及控制系统升级业务。

3、威衡机电一体化：为工厂企业提供物流自动化生产线系统、工业流水线设备、仓储货架设备、涂装系统设备以及为企业提供整体物流系统方案规划、技术咨询，致力于供应链管理模式下的装备制造与系统集成。

企业证书

购买须知

•

  • 厂家货源正品

    厂家一手货源，相片真实拍摄，盗用必纠，公司生产周期短，货品品质保障

  •

    关于客服

    电话：0571-88096659   85198590   85198690   88092753    QQ:1351631010   QQ420280439

  •

    关于售后

    (1) 设备在售后，一年内是免费维修。如果是人为的损坏故障则要按被损坏的部件的实际价格来收取费用，终身维护。 (2) 公司在接到客户的电话后在24小时内赶到现场，浙江省以外在72小时内赶到现场。另外如有特殊情况可酌情处理。

    培    训：

    • • 培训地点：现场。



        培训时间：半天。



        培训内容：设备使用及维护，参加人员为两人, 参加培训人员一般要求具备电气基础知识。

    • •
