FP104TC
10.4＂SVGA嵌入式触控型工业平板显示器
德创自动化工业控制产品，是和台湾业界专业厂商共同合作，在国内设计、开发、组装以及品质控制条件下，结合在国内市场需要特点而推出的HMI-Based 产品系列。包括嵌入式无风扇工业计算机(BOX)、工业显示器（FP)、工业平板电脑（AS)、工控机（IPC)、一体化工作站（AWS)、工业主板（PCA)、便携式计算机、军用计算机等产品。通过成功的市场推广，我们努力使HMI-Based成为国内著名的工控产品品牌。
咨询电话：02986695830-603
手
机 ：13572216174
QQ
：1919327439

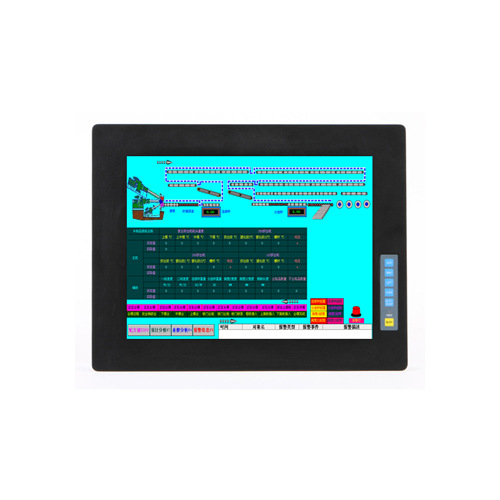

FP104TC是一款嵌入式超薄型工业平板显示器，配备10.4"分辨率为800x600的液晶显示屏，250流明高亮度，50000小时长寿命背光，支持多种信号输入接口，包括VGA和Video，特殊需求可增加DVI接口；前面板OSD控制按键帮助用户针对不同的应用环境，将液晶显示屏幕调整到最佳状态；支持直流12V电源输入，特殊需求支持直流6~30V宽电压输入，电源接口采用紧固型凤凰端子，防止使用过程中意外脱落；触控屏幕采用高精度四线电阻式，具有灵敏度高、防尘、防水、防油污、带手套亦可正常操作的优点，触控屏幕可灵活选择串口、USB端口与主机进行通讯。
FP104TC支持面板嵌入式安装，只需4颗拉钩拧紧即可完成，安装和维护非常简便；透过VESA安装孔（视频电子标准协会平板显示器的物理安装界面）可构成壁挂、支架和旋臂等多种安装方式；前面板符合NEMA/IP65防水防尘标准，杜绝安装在控制柜时因现场飞溅的水滴和水蒸汽进入主机，影响设备运行；高强度全钢箱体结构，使其能够适应工业现场恶劣的工作环境，最适合应用于工厂自动化、机械制造、数控设备、纺织设备、通讯网络、电力自动化等工业场合。
FP104TC兼容Windows® XP、Windows® XP Embedded、Windows® 2000、Windows® 98、Windows® CE Embedded以及Linux等主流操作系统和嵌入式操作系统。
特点
l
10.4"真彩液晶显示屏，分辨率800x600，背光使用寿命长达50000小时
l
前面板达到IP65防护等级，防止灰尘和溅射的水滴进入显示器
l
超薄设计，节省机柜空间，高强度全钢型箱体结构，抗冲击和振动
l
紧固型电源端子，直流12V或6~30V宽电压输入，满足工业现场应用
l
高精度四线电阻式触摸屏，具备众多工业现场的应用特性
l
同时支持面板嵌入式和标准VESA安装，用户可灵活选择安装方式
l
前面板的OSD薄膜控键，帮助用户将液晶显示屏幕调整到最佳使用状态
产品规格
机构参数
l
前面板
高强度钢板结构，前面板达到IP65防护等级
l
箱体结构
全钢型箱体结构，高温烤漆处理
l
安装方式
嵌入式面板和VESA壁挂式兼容
l
电源输入
直流12V电压输入,可选配220VAC转12VDC电源适配器
l
面板颜色
黑色（细砂纹、亚光）
l
总体尺寸
294 x 234 x 43.5 mm(宽x高x深)
l
箱体外形
274 x 214 x 41mm(宽x高x深)
l
开孔尺寸
277 x 217mm(宽x高)
l
整机重量
3Kg
液晶显示屏
l
显示屏类型
10.4＂ SVGA TFT LCD
l
最大分辨率
800 x 600
l
最大色彩
262K
l
显示面积
211 x 158mm
l
反应时间
25ms
l
背光
1CCFL
l
亮度
250cd/m²
l
对比度
400：1
l
像素距离
0.297 x 0.297
l
最大视角
（H）130/（V）100
触摸屏
l
类型
四线模拟电阻式
l
分辨率
4096 x 4096
l
响应时间
<5ms
l
表面硬度
3H
l
点击寿命
250克力度，1000万次
l
笔划寿命
250克力度，100万次
l
透光率
81%以上
l
通讯接口
RS232、USB端口（可选）
环境参数
l
工作温度
0~50ºC
l
存储温度
-20~60ºC
l
相对温度
10~95%@40ºC（无凝结）
l
振动
50~500Hz，1.5G，0.15mm峰峰值
l
冲击
10G(11ms)
订购信息
FP104TC：
10.4＂SVGA TFT LCD/VGA输入/触摸屏
FP104C ：
10.4＂SVGA TFT LCD/VGA输入/钢化玻璃屏幕保护
PAA060F： 60W电源适配器（AC220V转DC12V）
