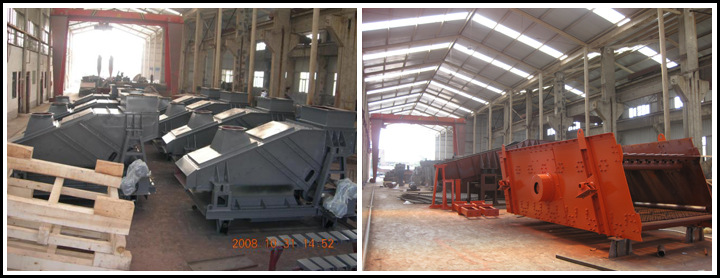

『师大振动』外景及生产车间
※ TSS型脱水筛简介：
TSS小型脱水筛广泛适用于环保、化工领域，『师大振动』根据市场需求开发设计了以振动电机为激振源的TSS型脱水筛，该型号脱水筛特点：结构简单，维修方便；由以前普通电机带动激振器式改为振动电机直接作为激振源，筛分效果更好。
以下图片为出口日本全不锈钢脱水筛
环保行业污泥脱水筛（TSS脱水筛）
※ TSS型脱水筛主要结构：
TSS型脱水筛主要由：支撑装置（底座和减振装置）、筛箱、振动电机组成。
1、支撑装置：筛体由四个支承装置支撑，每个支撑装置由橡胶弹簧、固定筛体卡、弹簧导向座、弹簧支座等组成。橡胶弹簧是减振装置中不可缺少的元件，减少筛体对地基的动负荷。
2、筛箱：筛箱由筛框、筛板及压紧装置组成。
筛框：由高强度钢板与加强角钢组成的侧板、钢管、角钢、槽钢等焊接而成，内侧焊有支撑筛板的托架。
筛板：单层筛的筛板使用不锈钢条缝焊接网筛板，条缝宽度为0.3mm、0.5mm、0.6mm不等，可按客户脱水要求选择；双层筛的下层筛板与单层筛相同，上层筛板一般采用不锈钢编织网，也可采用不锈钢条缝焊接网；
下边是两种筛网的部分资料：
不锈钢编织网 | 条缝焊接网 |
|
|
优点：开孔率高，可达到70%~75%，中量轻、制造方便、采购成本较低。
缺点：牢固性较差，使用寿命短，物料处理量较大时容易出现坠网。
|
优点：筛网牢固可靠、使用寿命长（一般可
达6~8月）筛孔缝隙不易变形，不易堵网。
缺点：重量较重、采购成本较高。
|
3、振动电机：整台筛机的核心部分采用：『师大振动』优质振动电机；本公司从事振动电机行业已有30多年，拥有完善的振动电机加工生产线和大批高级技术人员，本公司振动电机机身材质均采用优质球墨铸铁，有效提高了电机机身的塑性和韧性；球墨铸铁具有强度高、耐磨性能好、耐高低温、耐腐蚀以及尺寸稳定等优点，是影响振动电机使用寿命的重要因素。振动电机线包部分均采用100%优质纯铜线，三漆三烤绝缘度高、耐高温；振动电机定转子部分采用数控真空浇铸而成，铸件密度均匀，运行稳定。我公司每台振动电机出厂前均按要求放置振动平台严格测试，各项指标测试合格后方可出厂；2010年初我公司振动电机出口国外市场，远销东南亚、印度、美洲等国家和地区。
先进压网方式
鱼鳞状焊缝
※TSS脱水筛部分规格参数：
型号 | 筛网面积 （m²） | 网孔尺寸 （mm） | 筛网结构 | 给料粒度 （mm） | 处理量（t/h） | 振次 | 双振幅 （mm） | 电机功率 （kw） | 振动方向角 (º) | 外形尺寸 （mm） |
TSS-926 | 2.34 | 0.25~50 | 编织、冲孔、条缝 | ≤150 | 1.5-100 | 960 | 6-10 | 2X1.5 | 45 | 2740X1340X1520 |
TSS-1030 | 3 | 2-120 | 8-10 | 2X2.2 | 3140X1440X1680 |
TSS-1230 | 3.6 | 3-180 | 8-10 | 2X2.2 | 3140X1640X1680 |
TSS-1540 | 6 | 5-250 | 8-12 | 2X3.0 | 4140X1940X1790 |
以上参数为TSS型脱水筛部分规格参数，客户如有特殊要求可定制。
※安装与试运行：
1、安装
TSS脱水筛安装时地基要水平，四个支撑装置的弹簧支座部件安装在地基上，并用高强度螺栓固定，装上橡胶弹簧。固定筛箱卡装在筛箱的四个支撑座上（其作用是防止在筛机开始运行及停机时防止筛体过度摆动），调整好前后左右的距离，将筛箱安放在四个橡胶弹簧上。调整好四个支撑，是前后两个支座各处于同一水平上。
2、试运行
在运转前应做一些必要的检查，保证振动电机转动灵活。振动电机与控制箱的接线要正确，即两台（相同功率、转速）振动电机必须相反方向转动（且同步相对旋转），而不能相同方向转动、
（1）、试运转时，消除筛箱与溜槽和排料口的碰撞现象。
（2）、试运转不少于2小时（『师大振动』每台筛机出厂前均会试运行2小时以上，以确保筛机性能）在此时间内，应细致观察和检查，筛机启动后应工作平稳，振幅稳定。
（3）、筛机运转时，筛箱不得产生横向摆动。若产生此现象，其原因是四个支撑座的高差不一致或筛机制造过程中支撑部分焊接不标准造成，如确属本公司生产制造原因导致，我公司保证向客户提供“三包”售后。
（4）、试机2小时内，振动电机温度逐渐升高，然后保持稳定，最高温度不高于75℃。
（5）、如试机后，在短时间内，振动电机发出不正常噪音及温度急剧上升或冒烟应立即停机，检查电机、轴承、偏心块等零件情况并处理。如筛板发出噪音，应检查筛板压紧装置情况并压紧，排出故障后重新启动筛机。
（6）、检查电器控制设备情况，确保控制设备运行正常。
（7）、经历四小时的空机试运转之后，应对筛机安装工作进行验收，发现问题及时处理；如需要本公司提供技术支持，请直接与本公司联系，我公司保证在1小时内给予答复。
设备零部件加工车间
※ 使用维修
1、操作人员应熟悉筛机性能，在开始工作之前应详细阅读筛机说明书及值班记录，并进行设备的总检查，如振动电机的链接螺旋松紧，筛板的压紧情况等。
2、启动：筛机的启动应遵循工艺系统顺序，尽可能确保空负荷启动。为确保两台振动电机同步相对旋转，启动时应先点动后再正常启动。
3、每班中间和终了时应检查振动电机负荷和筛机的工作情况。
4、停机：筛机停机应符合工艺系统顺序。出特殊事故外，禁止带料停机和停机后继续向筛机给料。
5、激振力大小不符合要求时，只需调节振动电机偏心块夹角（为方便客户调节『师大振动』每台振动电机偏心块上均做有调节标识），振动电机激振力可无级调整。夹角越大，激振力越小；反之则越大。夹角为零时激振力最大，180º时激振力为零。
6、筛机的维修：筛机的检修应定期由专职人员进行。
7、橡胶弹簧温度不得超过70℃。
8、振动电机的维修和调整：按YZDP系列或YZU/JZO系列三相异步振动电机使用说明书要求进行。
机械设备加工车间
※ TSS脱水筛易损件：
1.筛板
2.橡胶弹簧
※ TSS脱水筛定期检查：
周检：每周应检查振动电机、筛箱、支撑装置各部位螺栓、螺母是否松动并紧固，橡胶弹簧是否开裂。
月检：每月应检查筛面磨损情况，检查如发现局部磨损（如入料端），应进行必要的调整与修补替换。
半年检：检查筛框各部焊接缝，当发现有开焊现象应分析原因并补焊。筛网、橡胶弹簧失效或损坏应予更换。
年检：对脱水筛进行全面检查和大修，可更具具体情况由维修人员进行。
真诚感谢广大客户选用师大振动TSS型脱水筛，本公司产品质量卓越、售后服务完善，如您在使用过程中出现任何技术性问题均可咨询我公司，由我公司专业技术人员为您免费解答,使用过程中客户如有需要，我公司可派专业技术人员现场指导安装调试。
