以太网采集&控制盒说明书
(以太网采信控制卡)
- 应用领域：
工业控制：工业交流电机控制、电源开关控制、步进电机控制、开关量采集等；
智能家居：家居电源控制、家电控制、开关状态采集、电动门/床帘控制；
节能系统：风机控制、路灯控制、空调控制、设备电源控制等；
商业应用：宾馆酒店、商场厂房、网吧、办公、实体店铺监控等；
无人值守：通信机房、变电站、水厂、机场、地下管道、矿山设备、安防监控等；
- 功能介绍
上位机PC通过以太网连接到采集&控制盒，向智采集&控制盒发送指令控制或读取命令，控制器收到命令后执行继电器开、继电器关、步进电机正反转控制、电机定长控制和读取开关量输入状态读取。
本产品是PCI IO卡的完美替代品，IO卡价格昂贵，且PCI插槽容易接触不良，安装、维护不方便、可靠性不高。本设备采用可靠性极高的串口通讯和单片机，确保工业环境中可靠工作。在电脑空间很紧凑的应用中，本方案可以将IO卡外置，节省空间，可安装于导轨式机箱/柜，或壁挂式墙体上，并提供了10路输出控制和6路开关量状态读取，使电器结构更紧凑。
- 本产品优点：
1：电源抗干扰能力强、稳定性高，使用扼流线圈及开关电源；
2：输出继电器光电隔离，抗干扰强，负载动作对产品影响小，采用品牌继电器，性能稳定、可靠性高；
3：输出光耦使用高速纳秒级光耦，可以用于高速步进电机控制或司服电机控制；
4：光耦隔离使用独立电源，驱动器和本产品电源隔离，并采用品牌电源，性能稳定；
5：开关量输入使用光电隔离，可接按键开关、继电器、磁性开关、红外开关等；
6：状态指示灯丰富，具有开关量输出状态指示灯、开关量输入状态指示灯、通信指示灯、电源灯；
7：具有标准的以太网通信口，内直TTL通信口，用于扩展GSM/GRPS/CDMA/zigbee/wifi/蓝牙/Rs485/Rs422模块通信；
8：内置报警蜂鸣器，可以远程控制报警，提醒提示现场；
9：支持协议定制或硬件定制；
- 功能描述
- 具有与以太网TCPIP&UDP通信功能，采用TCP IP通信方式，内置TTL电平通信口，可扩展SMS/GPRS/WCDMA/zigbee/蓝牙/等通信模块，实现设备无线接入internet。
- 具有4路继电器输出，采用品牌继电器；继电器配有状态指示LED灯；
- 软件具有继电器全开、继电器全关、单路继电器开、单路继电器关、开关量采集功能；
- 具有6路高速光耦输出，可接步进电机控制（驱动器），输出频率可达100K；采用超高速纳秒级光耦；
- 光耦输出使用独立开关电源模块，采用品牌电源模块；
- 具有6路光电隔离开关量输出；开关量输入具有状态指示LED灯；
- 工作电源DC12V&24V，；并配有扼流线圈，抗干扰强；
- 具有一路报警蜂鸣器，可实际现场触犯报警或遥控警报；
- 内置EEPROM，支持数据掉电存储；
- 按键开关：5个可选，默认不配。
- 可选配液晶128*64、按键5个、时钟芯片等人机界面功能；
- 采用导轨式ABS壳体，可柜内安装，可壁挂安装；
- 其它功能可按用户定制；
- 技术参数
- 工作电源：DC12V或DC24V范围：DC9-15V或18-30V；
- 工作环境：-10-65℃，湿度5-95%；
- 继电器：4路
中间继电器负载容量：220VAC 10A；超过10A需加交流触器或大容量继电器；
- 光耦隔离电平输出控制6路
低电平电压：0-0.2V高电平电压：4.8-5.3V，高速光耦开关时间 几十纳秒；
- 开关量输入：6路
开节点或光耦，闭合电阻小于100欧姆,开路电阻大于10K；
- 蜂鸣器1个；
- 导轨式ABS壳体145（L）X 90(W)X 70(H)mm（内部PCB板尺寸：120*80*30mm；）

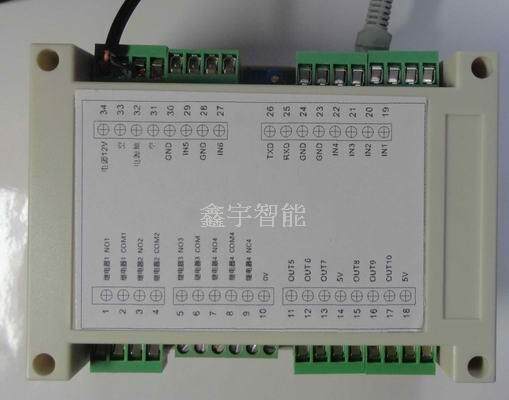

- 接线端子说明
工作电源：电源12V，电源地
通信口：RS232 TXD，RXD，GND
开关量输入：IN1，IN2，IN3，IN4和GND；IN5，GND，IN6，GND；
开关量输出：继电器4路
继电器1：继电器1 NC，继电器1 COM
出 报警蜂鸣器，可实际现场条提示继电器2：继电器2NC，继电器2 COM
继电器3：继电器3 NC，继电器3 COM
继电器4：继电器4 NC，继电器4 COM
TTL电平输出
OUT5，OUT6，OUT7，OUT8，OUT9，OUT10，5V组成驱动外部光耦隔离电平输出；

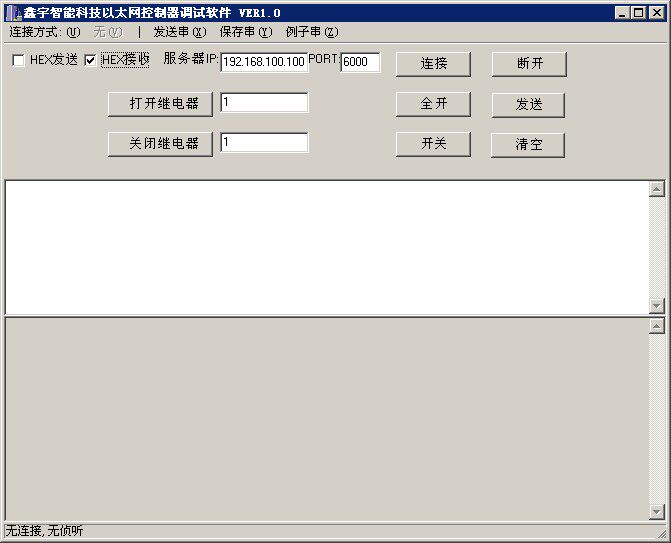

- 调试方法和工具
- 接通电源，DC12V；
- 把设备以太网口接到交换机或电脑；
- 修改本机电脑为192.168.1.XX，设备出厂默认IP：192.168.1.100，端口为：6000;
- 点连接方式菜单-》客户端；检查下面状态栏显示连接是否成功；
- 点按钮打开继电器按钮，打开对应的继电器；
'
