产品功能（简述）：

本模块可以通过电脑串口控制8路16A 220V及采集2路隔离开关量输入，2路温湿度，从而实现通过电脑对设备的开关采集和电器的电源进行管理控制；

资料下载：http://pan.baidu.com/share/link?shareid=3065353309&uk=1493463775

实拍图片展示：

【产品描述：】

一，产品特点：

1、高性能、低功耗的单片机；
2、双重电源反接保护，电源接错保护更周到；
3、继电器保护电路采用快速速恢复二极管，保护反应更迅速；
4、最大支持270V 16A 4320W功率，满足日常家用及工业使用；
5、继电器工作状态指示，方便知道每个继电器工作状态；
6、采集量:2路开关量输入和2路温湿度；
7、双电源插口，电源接线更方便；

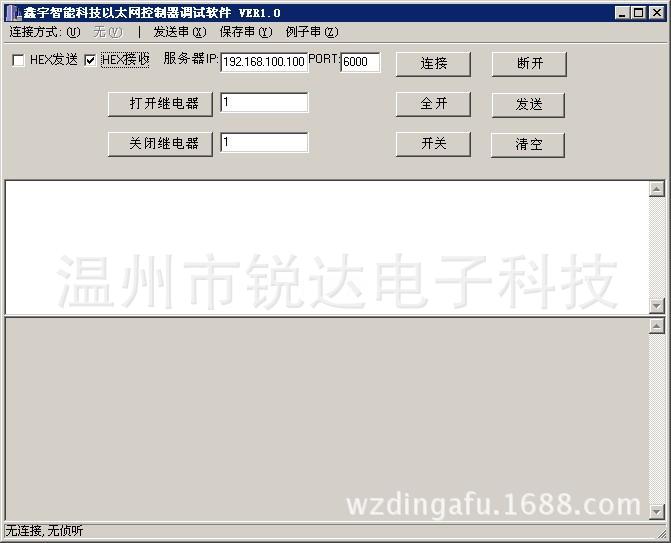

8、通信协议开放，提供测试软件源代码方便客户二次开发；
9、支持自定义协议 或MOUBUS-RTU协议，可使用组态软件控制

二，应用场所：

     本产品可广泛运用于：家居智能开关控制、酒店智能开关、宾馆智能电器控制、智能温室大棚、商场智能开关、公司厂房智能开关，

网吧定时管理、卡拉OK计时控制，物连网、工控设备、测试设备电源控制，路灯管理、智能管理、集中电源管理等领域。

三，产品参数：

产品名称：网络环境采集控制器（2入8出4模拟）
数据通信：以太网
模块功耗：12V DC 1 Max(如需其他电压请联系客服定制)
待机功耗：50-100mA
模块尺寸：145X110X50mm
最大控制：270VAC 10A 2700W
通信协议：网络口 TCPIP协议通信

四，选配件（另行购买）：

1、DC12v 1A直流电源或24V；

2、网络直连数据线 ；

五，发货清单包括：

八路网络继电器模块一个、附送软件开发包DEMO（网站下载）

六，模块接口介绍：

1、直流电源插座：DC12V或24V ；
2、直流电源接线柱（备用）：与1直流电源插座内部相通，+V接12V正极，GND接负极；
3、外部输入端子：即开关量输入端口，也就是IN和COM两点的状态，可以是闭合、断开、断开到闭合、闭合到断开；
4、USB编程用接口：连接到电脑给模块编程用的接口；
5、输出继电器：共8个，可输出状态为断开、闭合、状态翻转；
6、继电器接线柱：有常开触点、公共触点、常闭触点；

7、开关量输入：2个光电隔离。

8、模拟量：2路温湿度。

七，技术支持：

专业技术帮您解决后顾之忧，全程提供免费技术支持。

支持电话：18167131996    QQ：2630706741
