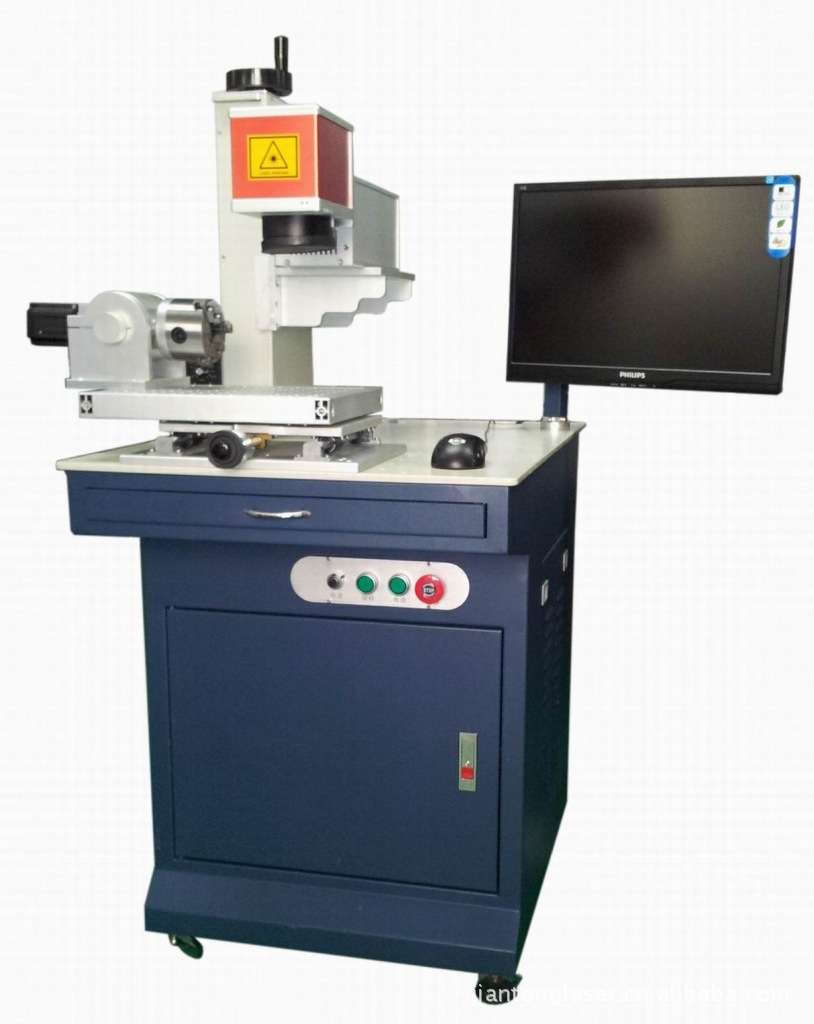

全风冷端面泵浦激光打标机
JT-EPB型
☆激光打标是以激光光子作为能量的载体,通过极细的激光光束聚焦后产生的高能量,来实现材料表面的标记。
☆激光打标属于非接触性加工,加工工件不变形。
☆激光打标热影响区域小,具有精确的加工轨迹,加工速度高、质量好,可完成一些常规方法无法实现的工艺。

工作原理不同:
灯泵浦YAG激光打标机:采用氪灯作为能量源(激励源),ND:YAG作为产生激光的介质,发出特定波长可以促使工作物质生产能级跃迁释放出激光,将激光能量放大后就形成对材料加工的激光束。
CO2激光打标:采用CO2气体充入放电管作为产生激光的介质,当在电极上加高电压,放电管中产生辉光放电,就可使气体分子释放出激光,将激光能量放大后就形成对材料加工的激光束。
半导体侧泵激光打标机:使用波长为808nm半导体激光二极管泵浦Nd: YAG介质,使介质产生大量的反转粒子在Q开关的作用下形成波长1064nm的巨脉冲激光输出,电光转换效率高
半导体端泵激光打标机:直接从激光晶体的端面将半导体泵浦光(808nm)泵入,经光学镜组输出产生激光。使行光转换效率大大提高。
光纤激光打标机:由光纤直接输出激光。
联系我们:
电话:021-61551232
手机:15821788101(廖经理)
传真:021-31750363
地址:上海市浦东新区金湘路201弄15号208室
QQ:2455935115
邮箱:liaojinsh@
网址:
该设备采用国际领先技术生产,核心器件均从国外进口。其优点为:
1、是目前国内同类产品中体积最小的设备。
2、发光源采用半导体列阵,光光转换效率高。
3、热耗损低,无需单独配备冷却系统;无冷水箱,省去了换水的麻烦。
4、耗电少,500/H左右。
5、性能稳定,整机免维护时间可达到10万小时,无需安装氪灯。
6、可对各类金属材质及某些非金属材质进行表面标刻,适用性非常强。
7、与计算机配合,可随意更改标刻图形和参数。
8、标刻效果精细、独特、永不磨损,具有防伪性。
您必选的优势:
①超级节能:整机功率仅500-600W,仅普通打标机的五分之一,年省电费上万元。
②终身免维护,无水箱,灯管,无任何耗材,买来即用,所有成本只有设备损耗和电费。
③核心部件国外进口,整机稳定性和耐用性极大提高。
④打标效果精细,接近光纤打标机,成本却低得多。
⑤整机功率极低,峰值功率高,脉宽小。
适用材料:
可以在任何金属(含稀有金属)、工程塑料、电镀材料、镀膜材料、喷涂材料、塑料橡胶、环氧树脂等材料上标记分辨率高、非常美观的图像。
应用行业:
广泛应用于手机按键、塑胶透光按键、电子元器件、集成电路(IC)、电工电器、通讯产品、标牌、卫浴洁具、五金制品、工具配件、精密器械、眼镜钟表、珠宝首饰、汽车配件、箱包饰扣、刀具、锁具、炊具、不锈钢制品、PVC管材、医疗器械等行业。
主要参数:
机型 | JT-EPB10/12/15 | JT-EPB20 |
打标深度 | ≤1.0mm | ≤1.5mm |
最大打标线速 | 7000mm/s | |
最小打标线宽 | ≤0.01mm | ≤0.015mm |
最小字符高度 | ≤0.1mm | |
重复打标精度 | ≤10μrad | |
激光峰值功率 | ≥50KW | ≥60KW |
激光波长 | 1064nm | |
打标范围(mm) | 110 x 110,170x170 可选配更大或更小打标头 | |
连续工作4小时以上稳定性 | <3% | |
连续工作时间 | 24小时 | |
维护方式 | 终身免维护 | |
整机体积(m) | 0.6X0.8X1.2 | |
整机重量 | 约80kg | 约100kg |
耗电功率 | 约500W | 600W |
电力需求 | 220VAC/60Hz | |
适用材料 | 金属、工程塑料、电镀材料、镀膜材料、喷涂材料、塑料橡胶、环氧树脂等。 | |
联系我们:
电话:021-61551232
手机:15821788101(廖经理)
传真:021-31750363
地址:上海市浦东新区金湘路201弄15号208室
QQ:2455935115
网址:liaojinsh@
网址:
激光打标与墨水喷码方式的比较
1、激光打标是一种永久性的防伪标识
激光标识一般通过三种方式实现:去处表面材料、去处表面镀层或涂层、变色打标。这三种方式中的前两种均可在产品表面留下一定深度(≤0.3mm,视材质而定)的凹痕,第三种则因为材料本身在遇热后会出现化学反应后发生变色。因此激光标识具有永久性和极强的防伪作用,而喷墨标识一般是通过墨水附着在表面来实现,因此对产品表面材质有一定限制。
2、激光打标方式运行成本低
如若每月以生产万件产品计,对此我们做了一个初步使用成本估算,每件产品用喷码机标注字母、数字、或图形,按标记10位字符来算,则墨水及稀释剂每月的费用开支大约在几千元左右。因为一套墨水稀释系统所花费的费用为:1升墨水均价是人民币1000元,1升稀释剂均价是人民币300~600元,而一瓶墨水需三瓶稀释剂来稀释,核算起来价格不扉;如果喷嘴一旦堵塞还会给生产带来影响;况且墨水喷码机在运行2000小时,4000小时,8000小时需要维护,需要更换过滤器或整机清洗。
而目前主流的端泵风冷激光打标机则无需消耗任何耗材,设备一次性投入后可连续使用数万小时。从长期使用角度看,使用成本大大降低。
3、激光打标标记方式具有环保概念
激光打标标记方式对环境无辐射、无污染;而墨水喷码机使用的墨水是以丁酮机质、稀释剂和清洗剂主要成分为丁酮,丁酮具有易挥发性和微毒,气味较难闻,因此长时间使用容易对操作人员的健康将造成伤害,对净化工作间的环境也会产生影响。
4、激光打标标记方式灵活性好
激光打标机采用的是基于中文或英文WINXP操作平台的专业标记软件,可与自动化生产线相配合,能够接收PLT和BMP图形文件,支持AutoCAD和CorelDraw等软件。可标记条形码、二维码和序列号。标记功能强大,即可采用点阵方式,也可采用矢量标记方式,操作简单,使用灵活。内挂多种字符,可供选择。另外还可自主添加新字符,方便灵活,便于升级。
而墨水喷码机只能采用点阵方式,受打印行数的限制(最多打印行数四行点阵),它很难在一个面积很小的产品表面上打印较复杂的图案和多位字母或数字,即使能打印出来,其效果也难分辨清楚等
