SRFS305是由S型金属斜形弹簧与填充聚四氟乙烯或其它高功能塑料密封套组成的单向外刮式密封，它采用圆形金属 丝弹簧，可以在较宽的偏转范围内产生几乎恒定的弹簧负载，能允许配合零件尺寸的变化，或者在允许较大密封磨损情况下还是能提供有效地密封负载，它可以绕成 非常小的线圈直径，所以很合适一些小型密封件和需要低摩擦的密封件。同时外刮式的唇口也能有一定的清洁、除尘的作用。
CAD图
技 术 参 数
| 密封形式 | Ø直径（mm） | P压力范围（Mpa） | T温度范围（℃） | L线速度（m/s） |
| 往复密封 | 3~2200 | ≤20 | -200~320 | ≤15 |
| 旋转密封 | 3~2200 | ≤20 | -200~320 | 0 |

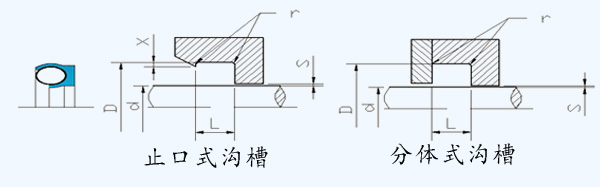

安装尺寸图：
安装尺寸数据：
内周直
d（h9） | 沟槽宽度
D(H9) | 沟槽深度
L=E+0.1 | 半径
r | 最大径向间隙Smax |
| 2Mpa | 10Mpa | 15Mpa | 20Mpa |
| 3.0～9.9 | 2.3 | 1.5 | 0.15 | 0.2 | 0.1 | 0.08 | 0.05 |
| 10.0～19.9 | 2.9 | 2.0 | 0.2 | 0.2 | 0.1 | 0.08 | 0.05 |
| 20.0～29.9 | 3.3 | 2.5 | 0.25 | 0.25 | 0.15 | 0.01 | 0.07 |
| 30.0～39.9 | 4.1 | 3.0 | 0.3 | 0.25 | 0.15 | 0.01 | 0.07 |
| 40.0～49.9 | 4.9 | 3.5 | 0.35 | 0.3 | 0.2 | 0.12 | 0.08 |
| 50.0～59.9 | 5.7 | 4.0 | 0.4 | 0.3 | 0.2 | 0.12 | 0.08 |
| 60.0～69.9 | 6.5 | 4.5 | 0.45 | 0.4 | 0.25 | 0.15 | 0.1 |
| 70.0～79.9 | 7.3 | 5.0 | 0.5 | 0.4 | 0.25 | 0.15 | 0.1 |
| 80.0～89.9 | 8.6 | 5.5 | 0.55 | 0.5 | 0.30 | 0.2 | 0.12 |
| 90.0～109.9 | 9.1 | 6.0 | 0.6 | 0.5 | 0.30 | 0.2 | 0.12 |
| 110.0～129.9 | 9.7 | 6.5 | 0.65 | 0.6 | 0.35 | 0.25 | 0.14 |
| 130.0～149.9 | 10.5 | 7.0 | 0.7 | 0.6 | 0.35 | 0.25 | 0.14 |
| 150.0～169.9 | 11.3 | 7.5 | 0.75 | 0.7 | 0.4 | 0.3 | 0.16 |
| 170.0～189.9 | 12.1 | 8.0 | 0.8 | 0.7 | 0.4 | 0.3 | 0.16 |
| 190.0～209.9 | 12.9 | 8.5 | 0.85 | 0.8 | 0.45 | 0.35 | 0.18 |
| 210.0～249.9 | 13.7 | 9.0 | 0.9 | 0.8 | 0.45 | 0.35 | 0.18 |
| 250.0～299.9 | 14.5 | 9.5 | 0.95 | 0.9 | 0.5 | 0.4 | 0.2 |
| 300.0～2200 | 15.3 | 10.0 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
'
