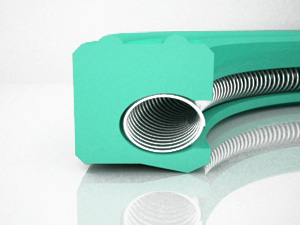

SRFO314是由一个不对称的U形密封外壳、S形的耐腐蚀蓄能斜形弹簧组成，属于单作用密封元件。摩擦力小、没有爬 行、启动力小及耐磨性好。密封件的外圈用两个突起达到O型圈的作用，能承受一定的压力同时消除了密封件跟轴旋转的可能性。它有又短又结实的动态唇口，来减 小摩擦，使密封件甚至在高黏度的介质中都寿命长和具有良好的擦拭能力。使用的S形斜形弹片可以绕成非常小的线圈直径，所以很合适一些小型密封件和需要低摩 擦的密封件。
CAD图
技 术 参 数
| 密封形式 | Ø直径（mm） | P压力范围（Mpa） | T温度范围（℃） | L线速度（m/s） |
| 静态密封 | 3~2200 | ≤20 | -200~320 | 3 |

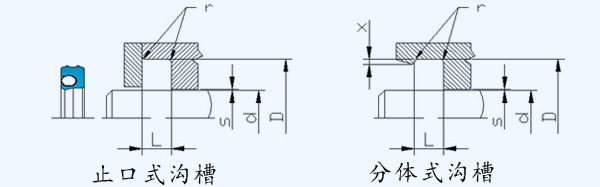

安装尺寸图：
安装尺寸数据：
轴径
d（h9） | 沟槽直径
D (H9) | 沟槽宽度
L=E+0.1 | 半径
r | 止口高度
X | 最大径向间隙Smax |
10Mpa | 30Mpa | 50Mpa | 80Mpa |
3.0～9.9 | d+7.0 | 4.1 | 0.15 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
10.0～19.9 | d+8.6 | 4.9 | 0.2 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
20.0～29.9 | d+10.0 | 5.7 | 0.25 | 0.4 | 0.25 | 0.15 | 0.01 | 0.07 |
30.0～39.9 | d+11.2 | 6.3 | 0.3 | 0.7 | 0.25 | 0.15 | 0.01 | 0.07 |
40.0～49.9 | d+12.2 | 6.9 | 0.35 | 0.7 | 0.3 | 0.2 | 0.12 | 0.08 |
50.0～59.9 | d+13.4 | 7.7 | 0.4 | 0.8 | 0.3 | 0.2 | 0.12 | 0.08 |
60.0～69.9 | d+14.6 | 8.6 | 0.45 | 0.8 | 0.4 | 0.25 | 0.15 | 0.1 |
70.0～79.9 | d+15.6 | 9.5 | 0.5 | 0.9 | 0.4 | 0.25 | 0.15 | 0.1 |
80.0～89.9 | d+16.8 | 10.8 | 0.55 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
90.0～109.9 | d+17.8 | 11.4 | 0.6 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
110.0～129.9 | d+18.8 | 12.2 | 0.65 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
130.0～149.9 | d+20.0 | 13.1 | 0.7 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
150.0～169.9 | d+21.0 | 13.8 | 0.75 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
170.0～189.9 | d+22.4 | 14.5 | 0.8 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
190.0～209.9 | d+23.4 | 15.4 | 0.85 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
210.0～249.9 | d+24.8 | 16.3 | 0.9 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
250.0～299.9 | d+25.8 | 17.1 | 0.95 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
300.0～2200 | d+27.8 | 17.9 | 1 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
'
