SRFS318是由S型不锈钢斜形弹簧与填充聚四氟乙烯或其它高功能塑料密封套组成的单向轴孔两用密封，它采用圆形金 属丝弹簧，可以在较宽的偏转范围内产生几乎恒定的弹簧负载，能允许配合零件尺寸的变化，或者在允许较大密封磨损情况下还是能提供有效地密封负载，它可以绕 成非常小的线圈直径，所以很合适一些小型密封件和需要低摩擦的密封件。同时两个动唇口带有优化的前角，提供了良好的泄漏控制，唇口又分离为多个唇口，这样 降低摩擦，同时保证使用寿命。
CAD图
技 术 参 数
| 密封形式 | Ø直径（mm） | P压力范围（Mpa） | T温度范围（℃） | L线速度（m/s） |
| 旋转密封 | 3~2200 | ≤20 | -200~320 | ≤3 |
| 往复密封 | 3~2200 | ≤20 | -200~320 | ≤15 |

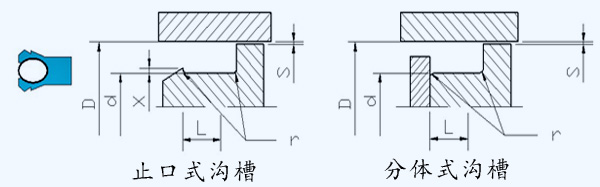

安装尺寸图：
安装尺寸数据：
轴径
d（h9） | 沟槽直径
D (H9) | 沟槽宽度
L=E+0.1 | 半径
r | 止口高度
X | 大径向间隙Smax |
2Mpa | 10Mpa | 20Mpa | 40Mpa |
3.0～9.9 | d+3 | 2.5 | 0.15 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
10.0～19.9 | d+4 | 2.9 | 0.2 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
20.0～29.9 | d+5 | 3.3 | 0.25 | 0.4 | 0.25 | 0.15 | 0.01 | 0.07 |
30.0～39.9 | d+6 | 4.1 | 0.3 | 0.7 | 0.25 | 0.15 | 0.01 | 0.07 |
40.0～49.9 | d+7 | 4.9 | 0.35 | 0.7 | 0.3 | 0.2 | 0.12 | 0.08 |
50.0～59.9 | d+8 | 5.7 | 0.4 | 0.8 | 0.3 | 0.2 | 0.12 | 0.08 |
60.0～69.9 | d+9 | 6.5 | 0.45 | 0.8 | 0.4 | 0.25 | 0.15 | 0.1 |
70.0～79.9 | d+10 | 7.3 | 0.5 | 0.9 | 0.4 | 0.25 | 0.15 | 0.1 |
80.0～89.9 | d+11 | 8.6 | 0.55 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
90.0～109.9 | d+12 | 9.1 | 0.6 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
110.0～129.9 | d+13 | 9.7 | 0.65 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
130.0～149.9 | d+14 | 10.5 | 0.7 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
150.0～169.9 | d+15 | 11.3 | 0.75 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
170.0～189.9 | d+16 | 12.1 | 0.8 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
190.0～209.9 | d+17 | 12.9 | 0.85 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
210.0～249.9 | d+18 | 13.7 | 0.9 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
250.0～299.9 | d+19 | 14.5 | 0.95 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
300.0～2200 | d+20 | 15.3 | 1 | 1 | 0.9 | 0.5 | 0.4 | 0. |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
'
