SRFO208是由一个类似U形的外壳和O型不锈钢弹片组成。它的根部加长且加上配合的两个直角楔形三角形，这样能承受更大的压力，它是大多数静态端面密封应用的第一选择。它使用的O型弹片是中等到高负荷弹簧，能在广泛的温度和压力范围内有效地密封，特别推荐用于极端工况密封，如低温密封，极高真空和氦气及其他轻气体的密封。

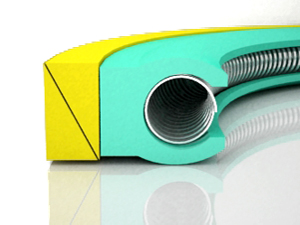

CAD图
技 术 参 数
| 密封形式 | Ø直径（mm） | P压力范围（Mpa） | T温度范围（℃） | L线速度（m/s） |
| 静态密封 | 3~2200 | ≤120 | -200~320 | 0 |

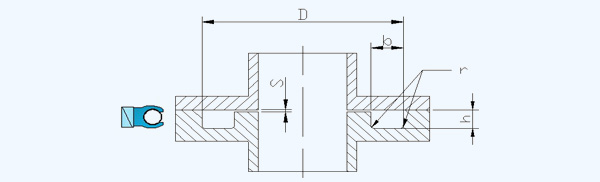

安装尺寸图：
安装尺寸数据：
外周直径
D（H9） | 沟槽宽度
b(h9) | 沟槽高度
h | 半径
r | 最大径向间隙Smax |
| 2Mpa | 10Mpa | 15Mpa | 20Mpa |
| 8.0～14.9 | 4.9 | 1.3 | 0.15 | 0.08 | 0.05 | 0.03 | 0.02 |
| 15.0～24.9 | 5.9 | 1.8 | 0.2 | 0.08 | 0.05 | 0.03 | 0.02 |
| 25.0～34.9 | 6.8 | 2.3 | 0.25 | 0.01 | 0.07 | 0.05 | 0.03 |
| 35.0～44.9 | 7.6 | 2.8 | 0.3 | 0.01 | 0.07 | 0.05 | 0.03 |
| 45.0～54.9 | 8.3 | 3.3 | 0.35 | 0.12 | 0.08 | 0.06 | 0.05 |
| 55.0～64.9 | 9.2 | 3.5 | 0.4 | 0.12 | 0.08 | 0.06 | 0.05 |
| 65.0～74.9 | 10.3 | 4.3 | 0.45 | 0.15 | 0.09 | 0.08 | 0.06 |
| 75.0～84.9 | 11.4 | 4.8 | 0.5 | 0.15 | 0.09 | 0.08 | 0.06 |
| 85.0～94.9 | 13.0 | 5.3 | 0.55 | 0.2 | 0.1 | 0.09 | 0.07 |
| 95.0～119.9 | 13.7 | 5.8 | 0.6 | 0.2 | 0.1 | 0.09 | 0.07 |
| 120.0～144.9 | 14.6 | 6.3 | 0.65 | 0.25 | 0.12 | 0.1 | 0.08 |
| 145.0～169.9 | 15.7 | 6.8 | 0.7 | 0.25 | 0.12 | 0.1 | 0.08 |
| 170.0～194.9 | 16.6 | 7.3 | 0.75 | 0.3 | 0.14 | 0.12 | 0.1 |
| 195.0～219.9 | 17.4 | 7.8 | 0.8 | 0.3 | 0.14 | 0.12 | 0.1 |
| 220.0～244.9 | 18.5 | 8.3 | 0.85 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～274.9 | 19.6 | 8.8 | 0.9 | 0.35 | 0.15 | 0.14 | 0.12 |
| 275.0～299.9 | 20.5 | 9.3 | 0.95 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300.0～2200.0 | 21.5 | 9.8 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
'
