SRFO203是由一个类似U形的外壳和O型不锈钢弹片组成。它是大多数静态端面密封应用的选择。它使用的O型弹片是中等到高负荷弹簧，能在广泛的温度和压力范围内有效地密封，特别推荐用于极端工况密封，如低温密封，极高真空和氦气及其他轻气体的密封。
CAD图
技 术 参 数
| 密封形式 | Ø直径（mm） | P压力范围（Mpa） | T温度范围（℃） | L线速度（m/s） |
| 静态密封 | 3~2200 | ≤20 | -200~320 | 0 |

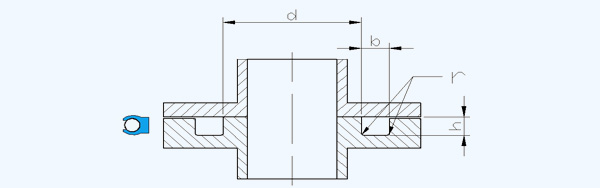

安装尺寸图：
安装尺寸数据：
内周直径
d（h9） | 沟槽宽度
b(H9) | 沟槽深度
h | 半径
r | 最大径向间隙Smax |
5Mpa | 10Mpa | 15Mpa | 20Mpa |
3.0～9.9 | 2.3 | 1.5 | 0.15 | 0.08 | 0.05 | 0.03 | 0.02 |
10.0～19.9 | 2.9 | 2.0 | 0.2 | 0.08 | 0.05 | 0.03 | 0.02 |
20.0～29.9 | 3.3 | 2.5 | 0.25 | 0.01 | 0.07 | 0.05 | 0.03 |
30.0～39.9 | 4.1 | 3.0 | 0.3 | 0.01 | 0.07 | 0.05 | 0.03- |
40.0～49.9 | 4.9 | 3.5 | 0.35 | 0.12 | 0.08 | 0.06 | 0.05 |
50.0～59.9 | 5.7 | 4.0 | 0.4 | 0.12 | 0.08 | 0.06 | 0.05 |
60.0～69.9 | 6.5 | 4.5 | 0.45 | 0.15 | 0.09 | 0.08 | 0.06 |
70.0～79.9 | 7.3 | 5.0 | 0.5 | 0.15 | 0.09 | 0.08 | 0.06 |
80.0～89.9 | 8.6 | 5.5 | 0.55 | 0.2 | 0.1 | 0.09 | 0.07 |
90.0～109.9 | 9.1 | 6.0 | 0.6 | 0.2 | 0.1 | 0.09 | 0.07 |
110.0～129.9 | 9.7 | 6.5 | 0.65 | 0.25 | 0.12 | 0.1 | 0.08 |
130.0～149.9 | 10.5 | 7.0 | 0.7 | 0.25 | 0.12 | 0.1 | 0.08 |
150.0～169.9 | 11.3 | 7.5 | 0.75 | 0.3 | 0.14 | 0.12 | 0.1 |
170.0～189.9 | 12.1 | 8.0 | 0.8 | 0.3 | 0.14 | 0.12 | 0.1 |
190.0～209.9 | 12.9 | 8.5 | 0.85 | 0.35 | 0.15 | 0.14 | 0.12 |
210.0～249.9 | 13.7 | 9.0 | 0.9 | 0.35 | 0.15 | 0.14 | 0.12 |
250.0～299.9 | 14.5 | 9.5 | 0.95 | 0.4 | 0.18 | 0.15 | 0.14 |
300.0～2200 | 15.3 | 10.0 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
'
