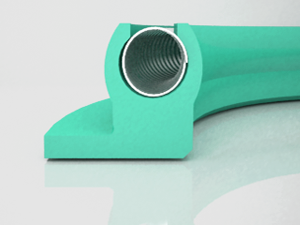

SRFU210是由一个有凸缘的类似U形密封外壳和O形的耐腐蚀蓄能弹簧组成，属于单作用密封元件。摩擦力小、没有爬行、启动力小及耐磨性好。夹紧的法兰消除了密封件旋转的可能性。它使用的O型弹片是中等到高负荷弹簧，能在广泛的温度和压力范围内有效地密封，特别推荐用于极端工况密封，如低温密封，极高真空和氦气及其他轻气体的密封。
CAD图
技 术 参 数
| 密封形式 | Ø直径（mm） | P压力范围（Mpa） | T温度范围（℃） | L线速度（m/s） |
| 往复密封 | 3~2200 | ≤20 | -200~320 | ≤15 |
| 旋转密封 | 3~2200 | ≤20 | -200~320 | ≤3 |
| 静态密封 | 3~2200 | ≤20 | -200~320 | 0 |

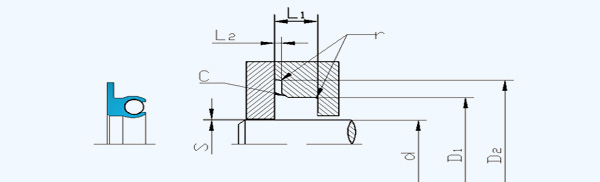

安装尺寸图：
安装尺寸数据：
轴径
d（h9） | 沟槽直径
D1(H9) | 法兰直径
D2(H9) | 沟槽宽度
L1 | 法兰宽度
L2 | 半径
r | 倒角
C | 最大径向间隙Smax |
| 2Mpa | 10Mpa | 15Mpa | 20Mpa |
| 3.0～9.9 | d+3 | d+4.4 | 2.7 | 0.4 | 0.15 | 0.3 | 0.08 | 0.05 | 0.03 | 0.02 |
| 10.0～19.9 | d+4 | d+5.8 | 3.4 | 0.5 | 0.2 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 20.0～29.9 | d+5 | d+7.0 | 3.9 | 0.6 | 0.25 | 0.5 | 0.01 | 0.07 | 0.05 | 0.03 |
| 30.0～39.9 | d+6 | d+8.2 | 4.7 | 0.6 | 0.3 | 0.6 | 0.01 | 0.07 | 0.05 | 0.03 |
| 40.0～49.9 | d+7 | d+9.6 | 5.6 | 0.7 | 0.35 | 0.7 | 0.12 | 0.08 | 0.06 | 0.05 |
| 50.0～59.9 | d+8 | d+10.8 | 6.4 | 0.7 | 0.4 | 0.8 | 0.12 | 0.08 | 0.06 | 0.05 |
| 60.0～69.9 | d+9 | d+12.2 | 7.3 | 0.8 | 0.45 | 0.9 | 0.15 | 0.09 | 0.08 | 0.06 |
| 70.0～79.9 | d+10 | d+13.6 | 8.1 | 0.8 | 0.5 | 1 | 0.15 | 0.09 | 0.08 | 0.06 |
| 80.0～89.9 | d+11 | d+15.0 | 9.5 | 0.9 | 0.55 | 1.2 | 0.2 | 0.1 | 0.09 | 0.07 |
| 90.0～109.9 | d+12 | d+16.2 | 10.0 | 0.9 | 0.6 | 1.5 | 0.2 | 0.1 | 0.09 | 0.07 |
| 110.0～129.9 | d+13 | d+17.6 | 10.7 | 1 | 0.65 | 1.5 | 0.25 | 0.12 | 0.1 | 0.08 |
| 130.0～149.9 | d+14 | d+19.0 | 11.5 | 1 | 0.7 | 1.8 | 0.25 | 0.12 | 0.1 | 0.08 |
| 150.0～169.9 | d+15 | d+20.4 | 12.5 | 1.2 | 0.75 | 1.8 | 0.3 | 0.14 | 0.12 | 0.1 |
| 170.0～189.9 | d+16 | d+21.8 | 13.2 | 1.2 | 0.8 | 2 | 0.3 | 0.14 | 0.12 | 0.1 |
| 190.0～209.9 | d+17 | d+23.2 | 14.3 | 1.4 | 0.85 | 2 | 0.35 | 0.15 | 0.14 | 0.12 |
| 210.0～249.9 | d+18 | d+24.6 | 15.1 | 1.4 | 0.9 | 2.3 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～299.9 | d+19 | d+26.0 | 16.0 | 1.5 | 0.95 | 2.3 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300.0～2200 | d+20 | d+27.4 | 16.8 | 1.5 | 1 | 2.5 | 0.4 | 0.18 | 0.15 | 0.14 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
'
