分板机资料



NO.1 产品名称
      LED灯条分板机/铝基板LED灯条分板机
NO.2 产品型号
      PY-780L
NO.3产品应用
     LED灯条的分割（玻璃纤维板和铝基板的精密分割）
NO.4产品介绍
1、采用独特的切割方法，电路板切割由六片刀片完成，上下两片为一组，构成一个切割单元。分别是A、B、C、三组。整个切割过程分为三个阶段，A组刀片先切割电路板40%，接着B刀片再次从A刀片切过的槽中碾过，再次完成40%的切割量，最后由C组刀片切割最后的20%并修光，由于每次的切割量很小，因此切割过程中产生的应力较传的一次切断方式减少了80%以上，分割好的电路板边缘平整光滑，板面非常平整，不扭不翘。是目前市面上唯一的保证切割后铝板不变形的机器。

2、由于多次切割的缘故，切割过程非常平稳，大大提高了V-CUT槽的定位能力，即使V-CUT槽很浅的电路板，也不会出现V-CUT槽从导向刀跳出来的情况，避免产生不良。

3、由于刀片切削力小，又采用瑞典进口的高速钢材料，刀片耐用度大大提高，分割铝基板时刀片寿命可达一年上。

4、所有切割刀片采用激双频激光干涉测量仪校准，确保后刀能在前刀切过的槽中准确地继续切割。刀尖跳动不大于0.02mm。确保完美的切割质量。
5、产品被佛山照明、托维环境 、华强本邦、信华电器、星运照明、云控照明、中山欧普、欧日照明、华艺照明、领航光电、中千光电、深圳兆驰节能照明股份、石岩瑞丰光电、日上光电、金立翔、众明、犇拓电子、易安易照明、雷曼光电等大量使用，效果完美。13年的品牌，品质的保证。
NO.5 产品参数
最大分板长            不限
工作温度               10~35℃
分板厚度               0.5~3mm
被切割电路板材质     铝基板、铜基板、FR1～4、玻纤板
送板速度                 80, 120, 200, 300mm/秒
主机尺寸
进/出料盘装好后整体尺寸
540mm(长)*280mm(宽)*240(高)
2600mm(长)*400mm(宽)*240(高)
刀片材料     日本SKH7 HSS

重量              36 kg

电源              220V/50HZ，40W

存储温度       -20~50℃

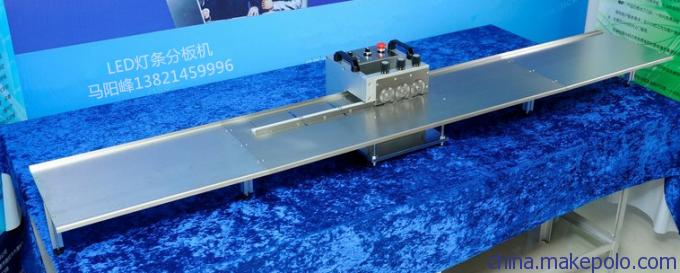

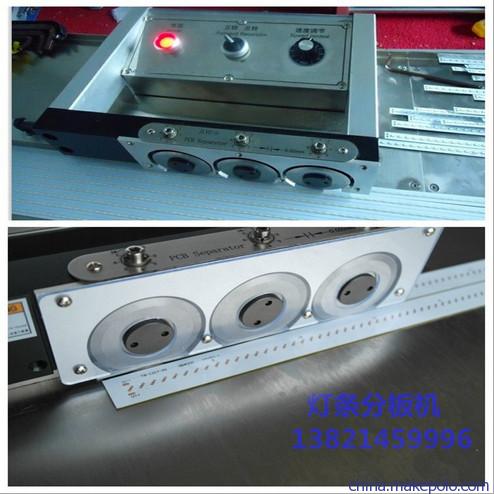

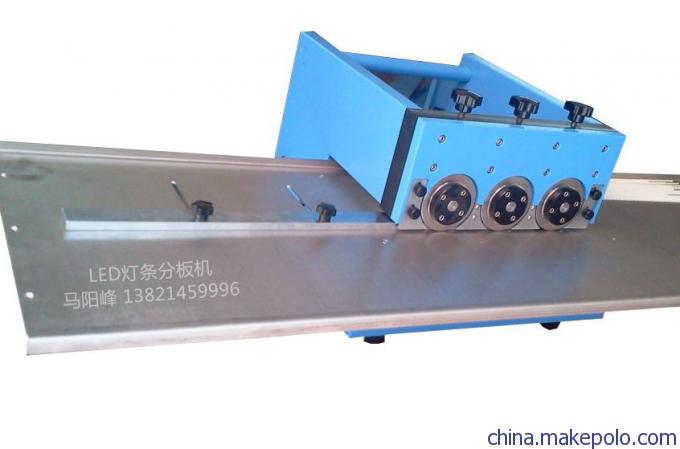

NO.设备外观
