软光源板自动分板机
PY-1200VL
一：设备介绍

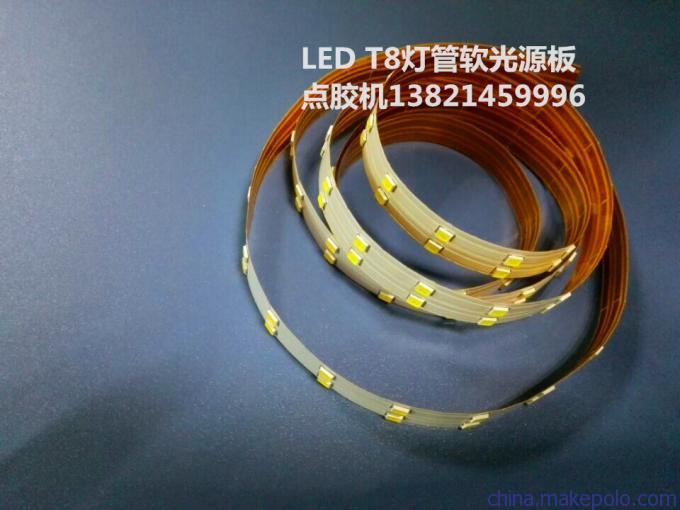

软光源板LED灯条自动分板机是东莞市品耀自动化设备有限公司根据目前市场上T8LED灯管生产工艺的需求而自主开发并申请专利技术的自动化分板设备，其针对FPC柔性线路板的LED软灯条进行分板机，根据客户光源板宽度要求进行整版自动分割，其分割效果好，速度快，倍受客户亲睐；适合不同尺寸及规格的LED软光源板产品；解决了客户人工分板慢，分板效果差的问题；
二：技术参数
设备型号 | PY-1200VL | PY-1500VL |
工作范围 | 1200mm | 1500(Z)mm |
最大速度 | 500mm/sec |
解析度 | 0.01mm |
重复精度 | ±0.02mm |
操作系统 | PLC+人机界面 |
传动方式 | 精密步进电机+同步技术 |
分板方式 | 高精密旋转钨钢刀 |
定位方式 | 定位治具+气缸到位 |
工作电源 | AC220V 50-60HZ 1.0KW |
机器尺寸 | 1350╳950╳1120mm | 1650╳950╳1120mm |
设备重量 | 约350KG | 约450KG |
工作环境 | 湿度：20-90%， 温度：0-40℃ |
三：主要配置
配置名称 | 单位 | 数量 | 备注 |
驱动马达 | 套 | 2 | 雷塞步进 |
丝杆导轨 | 套 | 3 | 台湾HIWIN |
先导气缸 | 套 | 5 | 星辰气动 |
人机界面 | 套 | 1 | 台湾威伦 |
工控系统 | 台 | 1 | 工业PLC |
分板刀模 | 套 | 1 | 进口钨钢刀模 |
操控软件 | 套 | 1 | Pinyao-auto |
同步带 | 套 | 1 | 进口静音同步带 |
电磁阀 | 套 | 3 | 亚德客 |
开关电源 | 套 | 1 | 台湾明纬 |
空气过滤器 | 个 | 1 | 山奈斯气动 |
四：功能特点
1、针对FPC柔性线路板的LED软光源板进行自动化分板；
2、手动调整分板机刀片模组的高低，解决软板厚度不一的问题；
3、分割时用V槽导向，以确保产品的品质；
4、效率高：Vmax=400mm/s，且速度可调；
5、精确度高，保养容易，安全性高；
6、机器操作简单，使用方便、坚实耐用；
7、分板刀模提升范围：25mm；
8、对于不同宽度的软光源，只需要更换刀模及治具即可，调整方便；
9、分切模式采用左右循环式，提高分切效率；
五：服务事项
1、提供7天×24小时的电话咨询和技术支持。
2、提供设备运行异常上门服务的技术支持
3、整机保修一年（人为原因除外）；
4、设备终身维护；
