工业级白光三维扫描仪HL-3DS （专利证书号：第2689311号）
13步编码校准技术：消除镜头畸变误差、提高扫描精度

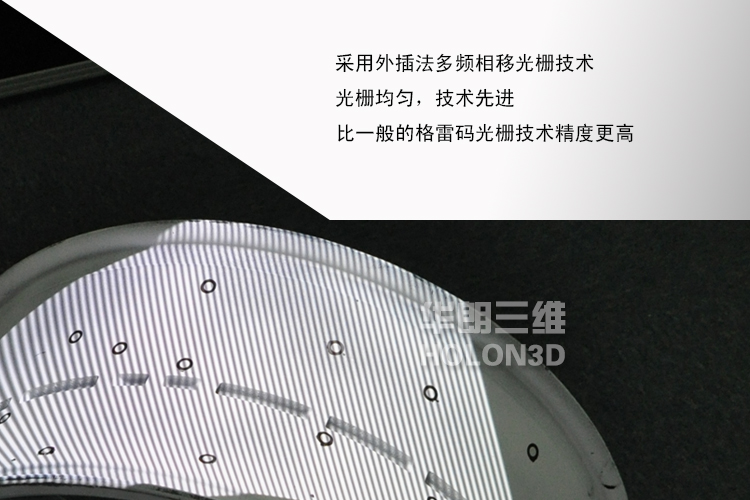

外差法多频相移：均匀条纹投射，点云数据精度高、无噪音数据
兼容摄影测量系统：使扫描速度更快、精度更高，±0.0125mm/m
产品特点 | Product features
工业级白光三维扫描仪(HL-3DS)具有：
·13步编码校准技术：
消除镜头畸变误差、提高扫描精度
·外差法多频相移：
均匀条纹投射，点云数据精度高、无噪音数据
·花岗岩校准源：
常温下，无形便、热稳定性极佳
·便携式设计：
硬件系统体型小，占地少，无噪音，易拆易装，方便带至测量现场
·扫描速度极快：
≤3-5秒内可得到几百万数据点，效率极高(也可以根据客户需求定做系统)
·精度高：
单幅扫描精度可达0.01mm，兼容摄影测量系统，摄影使扫描速度更快、精度更高，±0.0125mm/m
·专利设计：
消除常见三维扫描仪多角度扫描拼接不上的问题 累积扫描精度极高，单机可完成4m左右工件扫描，数据无台阶、变形、条纹等 多模式扫描，易调节，适用多种工件要求
·标志点全自动拼接：
扫描过程实时显示全自动拼接，扫描时物体可任意翻转和挪动。通过对标志点的拼接加以形成物体三维测量测量数据，从而实现物体全方位扫描。减少了测量的死角与扫描盲区
·对环境要求宽泛：
正常环境光对该扫描系统没有多大影响，在正常办公环境光线下都能获得高质量的三维数据
·测量输出数据接口广泛：
测量所得的点云数据为ASC、STL、PLY等,三维彩色数据格式为VRML（X、Y、Z、R、G、B）格式，可直接与Surfacer、image ware、UG、CATIA、Geomagic、Pro/E、Master CAM 等软件进行数据交换数据
·软件兼容性强：
兼容Windows98/NT/2000/XP/Vista/Win7 平台
·操作简便：
用户易学易用，不需过多的培训（2－3个工作日）即可以熟练操作

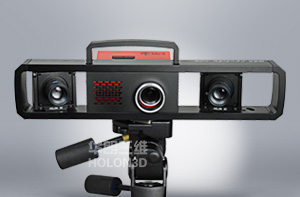

HL-3DS HL-3DS+ HL-3DS+
相关案例 | Related cases
汽车尾箱门扫描现场 三维扫描图 三维检测图
规格参数| Product parameters产品型号 | HL-3DS （双目） | HL-3DS+ （四目） | |
扫描方式 | 非接触式三维扫描（拍照式三维扫描） | ||
投影、光栅技术 | 微结构光投影、外插法多频相移技术 | ||
校准技术 | 环形编码校准 | ||
单幅扫描范围（mm） | 独立模式 | ||
200×150 | 400×300 | ||
○ | 100×75 | ||
调节模式 | 400×300 | 200×150 | |
100×75 | 50×40 | ||
50×40 | ○ | ||
单幅测量精度（mm） | ±0.012 | ||
单面扫描时间（S） | ＜5，＜3 | ||
拼接方式 | 全自动智能拼接，手动特征拼接 | ||
可扫描物体范围（mm） | 30~2000 | ||
平均采样点距（mm） | 0.06-0.47 | ||
工业三维摄影测量 | 支持工业三维摄影测量拼接工程坐标点文件导入 | ||
工业相机 | 分辨率（像素） | 131万像素（可根据客户需求，升级为200万，300万或500万像素） | |
相机角度（度） | 18度，27度，32.5度 | ||
产地 | 中国 | ||
工业镜头（mm） | 8，12，16，25，35（根据型号配置） | ||
校准单元 | 金属/玻璃 | ||
操作架 | 移动式三脚架 | ||
数据输出格式 | ASC，STL，PLY, IGES | ||
光源、能量（W） | 标准 100 W卤素灯；LED 50 W 高能LED（White）；高能灯 (HPL) 250 W 卤素灯 | ||
适用领域 | 汽车零部件、模具、铸件、钣金件、飞机部件、叶片、卫浴、鞋模、鞋楦等，逆向工程、三维检测 | ||
工作温度、电源 | 0～40℃、100～240V AC | ||
扫描装置 | 系统尺寸（mm） | 430x180x140 | 620x180x140 |
系统重量（kg） | 3.0KG | 4.5KG | |
三脚操作平台
重型操作平台
仪器专用箱
华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括：
1. 三维扫描仪使用培训：
提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训：
提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训，使三维设计人员在实际工作中熟练应用。
维护服务
·属设备保修期内，如因我方质量原因造成的设备损坏，我方免费维护；如属非我方质量原因造成的设备损坏，我公司负责维护，费用由双方协商。
·我方提供产品终身维护，产品属保修期外，我公司仍提供技术服务，费用由双方协商。
咨询服务
·我公司提供7x24小时客户服务热线：0755-86586007 86586285
·用户可以以多种方式与我公司联系，我公司都提供免费咨询服务。
服务方案
·我公司将与用户定时保持联系，及时解决问题。如设备发生用户无法解决的故障，我公司将派专业的技术工作人员到现场进行解决。
