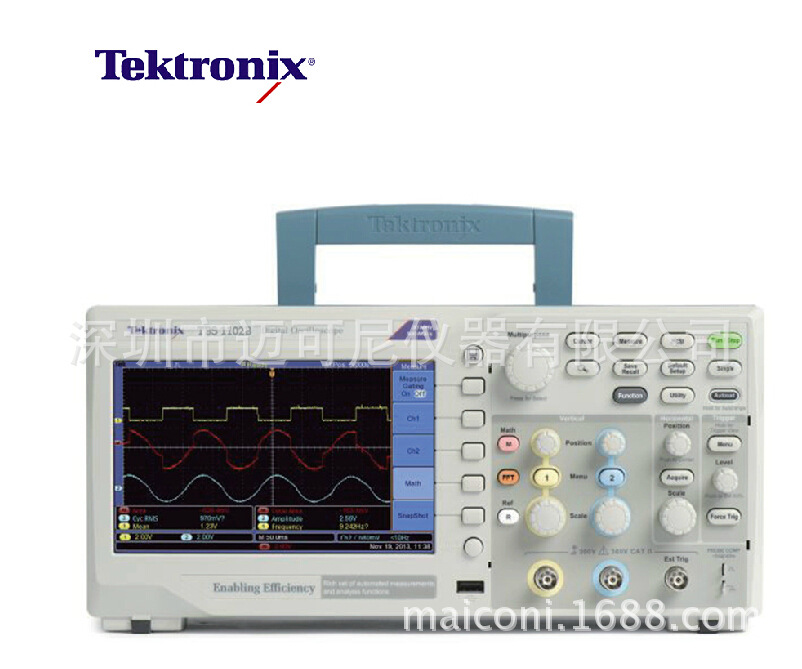

'供应TBS1102B 数字示波器

TBS1102B 是同类产品中唯一的 2 通道示波器，设计用于支持广泛的监视和分析活动。TBS1102B具有多种功能，如 34 种自动测量、高达 200 MHz 的带宽、极限测试、数据记录、双通道频率计数器。

型号概况

型号TBS1052B  TBS1072B  TBS1102BTBS1152BTBS1202B

带宽 1	50 MHz	70 MHz	100 MHz	150 MHz	200 MHz
通道	2	2	2	2	2
每条通道的取样速率	1.0 GS/s	1.0 GS/s	2 .0 GS/s	2 .0 GS/s	2 .0 GS/s
记录长度	在所有时基上 2.5k 点



技术数据

除非另外说明，所有技术数据适用于所有型号。

型号概况

                            TBS1052B  TBS1072B TBS1102B TBS1152B  TBS1202B

带宽 1	50 MHz	70 MHz	100 MHz	150 MHz	200 MHz
通道	2	2	2	2	2
每条通道的取样速率	1.0 GS/s	1.0 GS/s	2 .0 GS/s	2 .0 GS/s	2 .0 GS/s
记录长度	在所有时基上 2.5k 点

1 在2 mV/p 时带宽是 20 MHz

垂直系统 – 模拟通道

垂直分辨率8 位输入灵敏度范围使用经校准的微调时所有型号均为 2 mV 至 5 V/p直流增益精度±3%，从 10 mV/p 到 5 V/p最大输入电压300 VRMS CAT II；在超过 100 kHz 时额定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-p AC偏置范围

2 mV 至 200 mV/p：±1.8 V

>200 mV 至 5 V/p：±45 V

带宽限制20 MHz输入耦合交流、直流、GND输入阻抗1 MΩ 并联 20 pF垂直缩放垂直扩展或压缩动态或停止波形

水平系统 — 模拟通道

时基范围2.5 ns 至 50 s/p时基精度50 ppm水平缩放水平扩展或压缩动态或停止波形

输入/输出端口

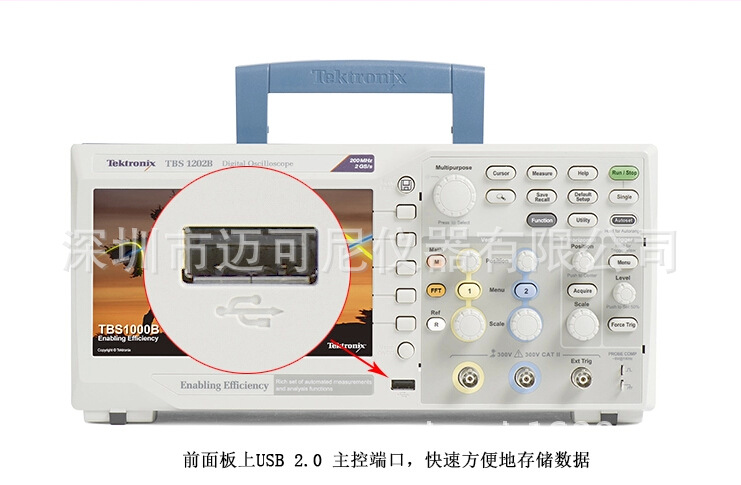

USB 接口USB 主控端口位于前面板上，支持 U 盘USB 设备端口位于仪器后面，支持 PC 及所有兼容 PictBridge® 打印机的连接GPIB 接口选配

数据存储

非易失性存储参考波形显示2.5K 点参考波形波形存储（不使用 U 盘）2.5K 点最大 U 盘大小64 GB波形存储（使用 U 盘）每 8 MB 有 96 个或更多参考波形设置（不使用 U 盘）10 个前面板设置设置（使用 U 盘）每 8 MB 有 4000 个或更多前面板设置屏幕图像（使用 U 盘）每 8 MB 有 128 个或更多屏幕图像（图像数量取决于所选的文件格式）全部保存（使用 U 盘）每 8 MB 有 12 个或更多全部保存操作

一次全部保存操作会创建 3 至 9 个文件（设置、图像外加每个显示波形一个文件）

采集系统

采集模式峰值检测高频随机毛刺捕获。5 μs/p 至 50 s/p 的所有时基设置均可捕获窄至 12 ns（典型值）的毛刺。采样仅采样数据平均值平均波形，选配范围： 4, 16, 64, 128 单序列使用“单序列”按钮，捕获一个已触发的采集序列滚动采集时基设置为 >100 ms/p

触发系统

外部触发输入所有型号均包括触发模式自动、正常、单序列触发类型边沿（上升沿/下降沿）常规的电平驱动触发。 任一通道均提供正斜率或负斜率。 耦合选项： 交流、直流、噪音抑制、高频抑制、低频抑制视频所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。脉冲宽度（或毛刺）脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33 ns 至 10 s触发源2 通道型号： CH1、CH2、Ext、Ext/5、交流线路触发视图按下“触发视图”按钮时显示触发信号。触发信号频率读数提供触发源的频率读数。

波形测量

光标类型幅度、时间测量ΔT、1/ΔT、ΔV自动测量

周期、频率、正宽度、负宽度、上升时间、下降时间、最大值、最小值、峰峰值、中间值、RMS、周期 RMS、光标RMS、相位、正脉冲数、负脉冲数、上升沿数、下降沿数、正占空比、负占空比、幅度、周期中间值、光标中间值、突发宽度、正过冲、负过冲、面积、周期面积、高、低、延迟 RR、延迟 RF、延迟 FR、延迟 FF

波形数学

算术加法、减法、乘法数学函数FFTFFT窗口：Hanning、平顶、矩形2048 个采样点信号源2 通道型号： CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2

自动设置



自动设置菜单一键式自动设置垂直、水平和触发系统的所有通道，配有撤销自动设置功能方波单周期、多周期、上升沿或下降沿正弦波单周期、多周期、FFT 频谱视频（NTSC、PAL、SECAM）场：全部、奇数或偶数行：所有行或可选行号

自动量程

在点间移动探头或者信号呈现较大变化时，自动调节垂直和/或水平示波器设置。

频率计数器

分辨率6 位精度（典型值）+百万分之 51，包括所有频率参考误差，+1 计数误差频率范围AC 耦合，最低 10 Hz 到额定带宽频率计数器信号源

脉宽或选择边沿的触发源

频率计数器在脉宽和边沿模式下一直测量选择的触发源，包括由于运行状态变化而导致示波器采集中断时，或采集单次事件已经完成时。

频率计数器不测量没有判定为合法触发事件的脉冲。

脉宽模式： 计数 250 ms 测量窗口内部判定为可触发事件的拥有足够幅度的脉冲（如在设置为 "<" 模式、且极限设置为相对较小的数值时PWM脉冲串中的所有窄脉冲）。

边沿触发模式： 计数足够幅度的所有脉冲。

通道2-通道

显示器系统

插值Sin(x)/x波形类型点、矢量余辉关闭、1 秒、2 秒、5 秒、无限格式YT 和 XY

物理特点

尺寸 毫米英寸

高度	158.0	6.22
宽度	326.3	12.85
厚度	124.2	4.89

发货尺寸 毫米英寸

高度	266.7	10.5
宽度	476.2	18.75
厚度	228.6	9.0

重量 公斤磅

仅限仪器	2.0	4.3
...含附件	2.2	4.9

RM2000B 机架 毫米英寸

宽度	482.6	19.0
高度	177.8	7.0
厚度	108.0	4.25

环境

温度工作状态0 至 +50℃非工作状态-40 至 +71℃湿度工作和非工作状态

等于或低于 +40℃ 时高达 85% 相对湿度

高达 +50℃ 时高达 45% 相对湿度

海拔高度工作和非工作状态最高 3000 米（9843 英尺）法规电磁兼容性符合指令 2004/108/EC、EN 61326-2-1 A 类；澳大利亚 EMC 框架 (Australian EMC Framework) 规定安全性UL61010-1:2004、CSA22.2 No. 61010-1:2004、EN61010-1:2001、IEC61010-1:2001

'
