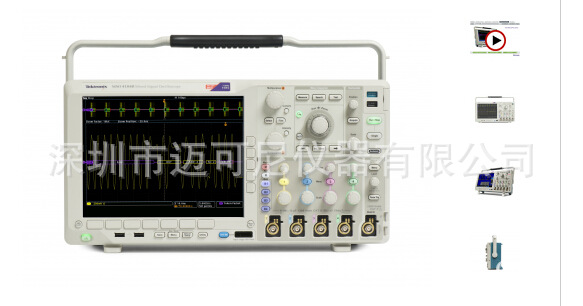

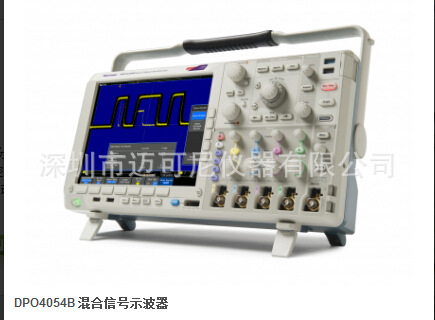

DPO4054B数字示波器拥 有高达500M的带宽和2.5 GS/s的采样率，为查看快速变化的信号细节提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信 号、数字信号和串行信号。再加上自动串行和并行总线分析、创新的Wave Inspector®控制功能和自动电源测量功能，DPO4054B数字示波器为您提供了所需的多功能工具，可以简化了加快复杂设计的调试工作。
关键性能指标- 500 MHz 带宽型号
- 4 个模拟通道型号
- 16 个数字通道（MSO 系列）
- 所有通道上高达 2.5 GS/s 的取样速率
- 所有通道上高达 20M 点的记录长度
- 最大波形捕获速率 >50000 wfm/s
- 标准无源电压探头，容性负载低于 4 pF，500 MHz 或 1 GHz 模拟带宽
- 高级触发套件
- Wave Inspector® 控件为波形数据提供方便导航和自动搜索
- 41 个自动测量和 FFT 分析可简化波形分析
- 16 个数字通道（MSO 系列）
- 混合信号设计和分析（MSO 系列）
- 并行总线上自动触发、解码和搜索
- 逐个通道阈值设置
- 多通道建立和保持触发
- MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
- 可选的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项
- TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
- 10.4 吋 (264 mm) 高亮度 XGA 彩色显示器
- 体型小，重量轻 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）
- 前面板和后面板各有两个 USB 2.0 主机端口，可快速方便实现数据存储、打印及连接 USB 键盘
- 后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
- 集成 10/100/1000BASE-T 以太网端口实现网络连接，视频输出端口用于将示波器显示输出到监视器或投影仪
- 功率分析
- 极限和模板测试
- HDTV 和定制视频分析
| 功能 | DPO4054B数字示波器优点 |
| 2或4 模拟通道 16 数字通道 | 通过单一仪器同时分析模拟和数字信号，在系统层面上解决复杂设计的问题。 |
| 数字荧光显示屏 | 以50,000 wfm/s的波形捕获率和和灰阶（intensity-graded）显示屏快速捕获和显示毛刺和很少发生的事件。 |
| 全套触发技术 | 利用超过125个触发组合快速捕获信号异常，包括建立/保持、串行数据包内容和并行数据。 |
| Wave Inspector® 控制装置 | 利用控制装置轻松地查看、搜索和浏览长记录，对波形数据进行高效分析。 |
| 自动测量 | 41种自动测量、FFT分析、测量统计、波形直方图和高级波形数学运算，简化被测设备的分析工作。 |
| 并行总线触发与分析（MSO系列） | 利用自动触发、解码和搜索功能快速调试并行总线。 捕捉快速过渡的时间分辨率高达60.6 ps |
| 串行触发、解码和搜索选项 | 自动触发、解码和搜索功能，迅速调试常用的串行总线，包括：I2C, SPI, USB, 以太网, CAN, LIN, FlexRay, RS-232/422/485/UART, I2S/LJ/RJ/TDM和MIL-STD-1553。 |
| 功率分析选项 | 实现快速，准确的结果综合自动化功率测量 |
| 低电容无源电压探头 | 标配四只探头，提供了业内最优秀的4pF电容负载及高达1 GHz的带宽，保证测量准确性。 |
| DPO4014B | 100 MHz | 2.5GS/s | 20 M | 4 | -- | US$ 8,340 |
| MSO4014B | 100 MHz | 2.5GS/s | 20 M | 4 | 16 | US$ 11,100 |
| DPO4102B-L | 1 GHz | 5GS/s | 5 M | 2 | -- | US$ 11,700 |
| DPO4034B | 350 MHz | 2.5GS/s | 20 M | 4 | -- | US$ 12,500 |
| DPO4102B | 1 GHz | 5GS/s | 20 M | 2 | -- | US$ 14,700 |
| MSO4102B-L | 1 GHz | 5GS/s | 5 M | 2 | 16 | US$ 14,900 |
| DPO4104B-L | 1 GHz | 5GS/s | 5 M | 4 | -- | US$ 15,500 |
| MSO4034B | 350 MHz | 2.5GS/s | 20 M | 4 | 16 | US$ 15,900 |
| DPO4054B | 500 MHz | 2.5GS/s | 20 M | 4 | -- | US$ 16,300 |
| MSO4102B | 1 GHz | 5GS/s | 20 M | 2 | 16 | US$ 18,900 |
| MSO4104B-L | 1 GHz | 5GS/s | 5 M | 4 | 16 | US$ 19,100 |
| DPO4104B | 1 GHz | 5GS/s | 20 M | 4 | -- | US$ 19,900 |
| MSO4054B | 500 MHz | 2.5GS/s | 20 M | 4 | 16 | US$ 20,300 |
| MSO4104B | 1 GHz | 5GS/s | 20 M | 4 | 16 | US$ 25,100 |
DPO4014B - 100 MHz，2.5/2.5/2.5 GS/s（1/2/4 个通道），20M 记录长度，4 通道数字荧光示波器
DPO4034B - 350 MHz，2.5/2.5/2.5 GS/s（1/2/4 个通道），20M 记录长度，4 通道数字荧光示波器
DPO4054B - 500 MHz，2.5/2.5/2.5 GS/s（1/2/4 个通道），20M 记录长度，4 通道数字荧光示波器
DPO4102B-L - 1 GHz，5/2.5 GS/s（1/2 个通道），5M 记录长度，2 通道数字荧光示波器
DPO4102B - 1 GHz，5/5 GS/s（1/2 个通道），20M 记录长度，2 通道数字荧光示波器
DPO4104B-L - 1 GHz，5/5/2.5 GS/s（1/2/4 个通道），5M 记录长度，4 通道数字荧光示波器
DPO4104B - 1 GHz，5/5/5 GS/s（1/2/4 个通道），20M 记录长度，4 通道数字荧光示波器
MSO4014B - 100 MHz，2.5/2.5/2.5 GS/s（1/2/4 个通道），20M 记录长度，4+16 通道混合信号示波器
MSO4034B - 350 MHz，2.5/2.5/2.5 GS/s（1/2/4 个通道），20M 记录长度，4+16 通道混合信号示波器
MSO4054B - 500 MHz，2.5/2.5/2.5 GS/s（1/2/4 个通道），20M 记录长度，4+16 通道混合信号示波器
MSO4102B-L - 1 GHz，5/2.5 GS/s（1/2 个通道），5M 记录长度，2+16 通道混合信号示波器
MSO4102B - 1 GHz，5/5 GS/s（1/2 个通道），20M 记录长度，2+16 通道混合信号示波器
MSO4104B-L - 1 GHz，5/5/2.5 GS/s（1/2/4 个通道），5M 记录长度，4+16 通道混合信号示波器
MSO4104B - 1 GHz，5/5/5 GS/s（1/2/4 个通道），20M 记录长度，4+16 通道混合信号示波器
DPO4054B数字示波器标准附件探头
≤ 500 MHz 型号 - TPP0500，500 MHz 带宽，10X，3.9 pF。每个模拟通道一个无源电压探头。
1 GHz 型号 - TPP1000，1 GHz 带宽，10X，3.9 pF。每个模拟通道一个无源电压探头。
MSO 型号还包含 - 一个 P6616 16 通道逻辑探头，一个逻辑探头附件包 (020-2662-xx)。
附件
200-5130-xx - 前盖
063-4300-xx - 文档光盘
016-2030-xx - 附件包
— - 用户手册
— - 电源线
— - OpenChoice® Desktop 软件
— - NI LabVIEW SignalExpress™ Tektronix Edition 软件
— - 校准证明，记录国家计量机构和 ISO9001 质量系统注册的可追溯性
保修
三年保修，涵盖所有部件和人工，不包含探头。
应用模块应用模块中的许可证可以在应用模块与示波器之间转移。许可证可以包含在模块中，这样可将模块在仪器之间移动。或者，可将许可证包含在示波器内，这样可以取出模块安全保管。将许可证转移至示波器并取出模块允许同时使用超过 4 个应用。
DPO4AERO - 航天串行触发和分析模块。允许在 MIL-STD-1553 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4、数学、Ref1 - Ref4 中任一
建议探测 - 差分或单端（仅需要一个单端信号）
DPO4AUDIO - 音频串行触发和分析模块。允许在 I2S、LJ、RJ 和 TDM 音频总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。5
信号输入 - Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）
建议探测 - 单端
DPO4AUTO - 汽车串行触发和分析模块。允许在 CAN 和 LIN 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - LIN：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）；CAN：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）
建议探测 - LIN：单端；CAN：单端或差分
DPO4AUTOMAX - 扩展汽车串行触发和分析模块。允许在 CAN、LIN 和 FlexRay 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具、带时标信息的包解码表以及眼图分析软件。
信号输入 - LIN：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）；CAN：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）；FlexRay：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）
建议探测 - LIN：单端；CAN、FlexRay：单端或差分
DPO4COMP - 计算机串行触发和分析模块。允许在 RS-232/422/485/UART 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）
建议探测 - RS-232/UART：单端；RS-422/485：差分
DPO4EMBD - 嵌入式串行触发和分析模块。允许在 I2C 和 SPI 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。6
信号输入 - I2C：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）；SPI：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）
建议探测 - 单端
DPO4ENET - 以太网串行触发和分析模块。允许在 10BASE-T 和 100BASE-TX7 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。
信号输入 - Ch1 - Ch4、数学、Ref1 - Ref4 中任一
建议探测 - 10BASE-T：单端或差分；100BASE-TX：差分
DPO4USB - USB 串行触发和分析模块。允许在低速、全速和高速 USB 串行总线上包级别内容上触发。同时还提供适用于低速、全速和高速 USB 串行总线的分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。8
信号输入 - 低速和全速：Ch1 - Ch4 任一（在 MSO 型号上 D0 - D15 任一）；低速、全速和高速：Ch1 - Ch4、数学、Ref1 - Ref4 中任一
建议探测 - 低速和全速：单端或差分；高速：差分
DPO4PWR - 功率分析应用模块。允许准确快速地分析功率质量、开关损耗、谐波、安全作业区 (SOA)、调制、波纹和转换速率（dI/dt、dV/dt）。
DPO4LMT - 极限和模板测试应用模块。允许使用“黄金”波形生成的极限模板进行测试，以及使用定制或标准电信或计算机模板进行模板测试。9
DPO4VID - HDTV 和定制（非标准）视频触发模块。
5 在 DPO4102B 或 DPO4102B-L 型号上不提供。
6 在 DPO4102B 和 DPO4102B-L 型号上仅支持 2 线 SPI。
7 对于 100BASE-TX 推荐 ≥350 MHz 带宽型号。
8 仅在 1 GHz 模拟通道带宽的型号上提供 USB 高速支持。
9 对于电信标准 >55 Mb/s 推荐 ≥350 MHz 带宽型号进行模板测试。对于高速 (HS) USB 推荐 1 GHz 带宽型号。
仪器选件电源线和插头选件
选件A0 - 北美电源插头（115 V，60 Hz）
选件A1 - 欧洲通用电源插头（220 V，50 Hz）
选件A2 - 英国电源插头（240 V，50 Hz）
选件A3 - 澳大利亚电源插头（240 V，50 Hz）
选件A5 - 瑞士电源插头（220 V，50 Hz）
选件A6 - 日本电源插头（100 V、110/120 V，60 Hz）
选件A10 - 中国电源插头 (50 Hz)
选件A11 - 印度电源插头 (50 Hz)
选件A12 - 巴西电源插头 (60 Hz)
选件A99 - 无电源线
语言选件
选件L0 - 英文手册
选件L1 - 法语手册
选件L2 - 意大利语手册
选件L3 - 德语手册
选件L4 - 西班牙语手册
选件L5 - 日语手册
选件L6 - 葡萄牙语手册
选件L7 - 简体中文手册
选件L8 - 繁体中文手册
选件L9 - 韩语手册
选件L10 - 俄语手册
选件L99 - 无手册
语言选件包括为所选语言提供的翻译前面板面饰。
维修服务选项
选件C3 - 3 年校准服务
选件C5 - 5 年校准服务
选件D1 - 校准数据报告
选件D3 - 校准数据报告，3 年（含选件 C3）
选件D5 - 校准数据报告，5 年（含选件 C5）
选件R5 - 5 年维修服务（包括保修）
选件SILV600 - 标准保修延长至 5 年
探头和附件不在示波器保修和服务范围之列。请参阅每种探头和附件的规格书，了解各自的保修和校准条款。
推荐附件探头
Tektronix 提供 100 多种探头来满足您的应用需求。要查看全部的可用探头清单，请访问 www.tektronix.com/probes。
TPP0500 - 500 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容
TPP0502 - 500 MHz，2X TekVPI 无源电压探头，12.7 pF 输入电容
TPP0850 - 2.5 kV，800 MHz，50X TekVPI 无源高压探头
TPP1000 - 1 GHz，10X TekVPI 无源电压探头，3.9 pF 输入电容
TAP1500 - 1.5 GHz TekVPI 有源单端电压探头
TCP0030 - 120 MHz TekVPI 30 安培交流/直流电流探头
TCP0150 - 20 MHz TekVPI 150 安培交流/直流电流探头
TDP0500 - 500 MHz TekVPI 差分电压探头，±42 V 差分输入电压
TDP1000 - 1 GHz TekVPI 差分电压探头，±42 V 差分输入电压
TDP1500 - 1.5 GHz TekVPI 差分电压探头，±8.5 V 差分输入电压
THDP0200 - ±1.5 kV，200 MHz TekVPI 高压差分探头
THDP0100 - ±6 kV，100 MHz TekVPI 高压差分探头
TMDP0200 - ±750 V，200 MHz TekVPI 高压差分探头
P5100A - 2.5 kV，500 MHz，100X 高压无源探头
P5200A - 1.3 kV，50 MHz 高压差分探头
附件
077-0512-xx - 维修手册（仅英文）
TPA-BNC - TekVPI® 至 TekProbe™ BNC 适配器
TEK-DPG - TekVPI 相差校正脉冲发生器信号源
067-1686-xx - 功率测量相差校正和校准夹具
SIGEXPTE - National Instruments LabVIEW Signal Express™ Tektronix Edition 软件 – 完整版
FPGAView-A-MSO - Altera FPGA 支持
FPGAView-X-MSO - Xilinx FPGA 支持
TEK-USB-488 - GPIB-to-USB 适配器
ACD4000B - 软搬运箱
HCTEK54 - 硬搬运箱（需要 ACD4000B）
RMD5000 - 机架安装包
