一、技术参数

二、产品简介

河道流速流量计是测量自然水域的流速和流量仪表，既不需要跟电磁流速流量计一样截开管道安装管段式传感器，也不需要使用截流装置，更不要安装固定的堰槽来控制水流从固定出口流淌。

产品分为变送器、传感器两部分部分。每一部分都用电缆连接，任一部分出了故障，只要更换单独的部分就可以了。选配的电池盒是在现场没有办法供电的情况下才选用的。电池的有效使用时间跟流速流量计工作时间、无线发射器工作时间长短成反比关系。

有些现场不能用有线方式传输数据，那就要选择GPRS通过手机卡往后台传输数据，这种情况下可以选配无线传输器(选配件)来达到目的。

河道流速流量计实验测试图

三、标准测量状态

流速流量计上电后40-60秒钟正常工作。在正常工作期间，每5秒钟测量一次流速，水深、温度是连续测量。现场河道的流速、水位等数据输送到电脑上，电脑上的软件就可以显示和输出流量值。

较宽渠道、河道的测量

对于较宽的渠道、河道，比如：水库的泄洪渠、大坝下的船舶航道、水电站的泄洪道、河流，从两个岸边到中间的流速都不一样。如果要测量流量就更加复杂了，因为不同位置流速不一样，流量也不一样。在这种情况下，一般需要多个点采集流速数据。最少需要3个传感器，安装位置如下图所示。

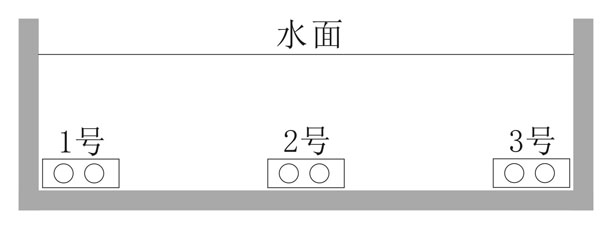

较宽渠道测量流量-传感器安装示意图

较宽河流上测量流量-传感器安装示意图

四、产品使用注意事项

1.传感器、变送器、电池盒之间的防水插头要插紧拧好。以防止短路或者断路。

2.传感器、变送器、电池盒之间的电缆要贴壁安装并且用线卡固定，如果线会遇到较尖锐或者锋利的物体无法避开，要加护套保护。

3.开盖操作前，必须把电源断开。

4.壳体上有6-8颗螺丝(不同壳体密封螺丝数量不一样)，打开壳体操作完毕后，必须先检查防水密封条是否完好无损，没有垃圾或者颗粒物粘附在密封条上。如果有，需要清理干净后再盖盖。　

图4.1.1  检查密封条是否完好无损

然后再盖上盖子，拧紧6-8颗密封螺丝。

图4.1.2     6​颗密封螺丝

5.开盖操作的时候，不要让水、尘土等进入壳体内，如果有需要清理干净。

6.不要人为拉扯、甩动电缆，也不要撞击壳体。

7.不要把连接电缆作为承重线，用连接电缆来悬挂变送器、电池盒，或者其他重物。
