河道流速流量计是测量自然水域的流速和流量仪表，既不需要跟电磁流速流量计一样截开管道安装管段式传感器，也不需要使用截流装置，更不要安装固定的堰槽来控制水流从固定出口流淌。

产品分为变送器、传感器两部分部分。每一部分都用电缆连接，任一部分出了故障，只要更换单独的部分就可以了。选配的电池盒是在现场没有办法供电的情况下才选用的。电池的有效使用时间跟流速流量计工作时间、无线发射器工作时间长短成反比关系。

有些现场不能用有线方式传输数据，那就要选择GPRS通过手机卡往后台传输数据，这种情况下可以选配无线传输器(选配件)来达到目的。

河道流速流量计实验测试图

三、标准测量状态

流速流量计上电后40-60秒钟正常工作。在正常工作期间，每5秒钟测量一次流速，水深、温度是连续测量。

现场河道的流速、水位等数据输送到电脑上，电脑上的软件就可以显示和输出流量值。

较宽渠道、河道的测量

对于较宽的渠道、河道，比如：水库的泄洪渠、大坝下的船舶航道、水电站的泄洪道、河流，从两个岸边到中间的流速都不一样。如果要测量流量就更加复杂了，因为不同位置流速不一样，流量也不一样。在这种情况下，一般需要多个点采集流速数据。最少需要3个传感器，安装位置如下图所示。

较宽渠道测量流量-传感器安装示意图

较宽河流上测量流量-传感器安装示意图

四、产品安装

4.1 传感器安装

野外河道多数为非标准，城市河道有标准的矩形，也有非标准的。

图4.1 .1   城市河道-水泥砌成的河道近乎于矩形渠道

图4.1 .2   自然状态的城市河道

图4.1 .3   野外自然状态下的河道

在河道内，如果没有沉积物，我们把传感器安装在河道底部的正中央，或者是需要测量流速的位置，比如：靠近河道岸边水中。如果有沉积物，把传感器安装在沉积物的旁边，避免沉积物对测量造成影响。为了防止水流冲击变动传感器的安装位置，传感器底部有一个基座，专门用来固定在地基上。

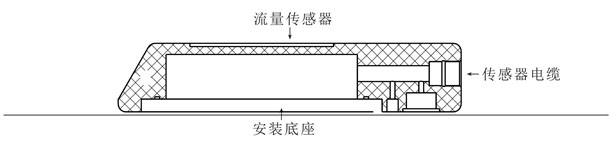

图4.1 .4   传感器安装图结构图

同时，传感器要装在最佳测量点的河道位置，这样测量数据会更接近实际，详见下图。

图4.2 .1   传感器安装在活动轨道上-用于在最佳位置测量

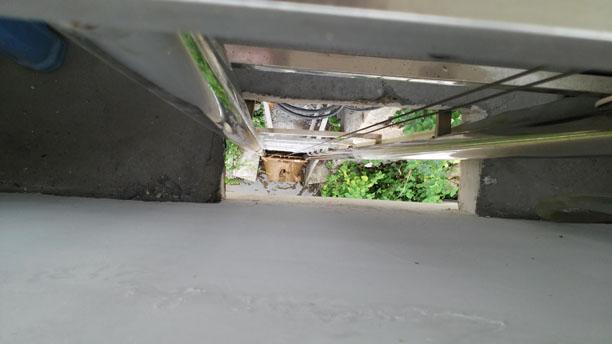

有些时候，为了防止上游漂浮物对传感器的冲击和破坏，我们在岸边的水泥堤坝上或者桥墩上安装，开一个凹槽来安装。把传感器放在凹槽内，但是传感器面对方向2米内不能有任何障碍物。

变送器一般是用铸铝壳体制作，并且达到IP67防护等级。安装位置一般选择在最接近传感器的固定位置。

图4.2 .1   传感器安装在活动轨道上-用于在最佳位置测量

有些时候，为了防止上游漂浮物对传感器的冲击和破坏，我们在岸边的水泥堤坝上或者桥墩上安装，开一个凹槽来安装。把传感器放在凹槽内，但是传感器面对方向2米内不能有任何障碍物。

变送器一般是用铸铝壳体制作，并且达到IP67防护等级。安装位置一般选择在最接近传感器的固定位置。

图4.2 .3   变送器的外壳固定方式

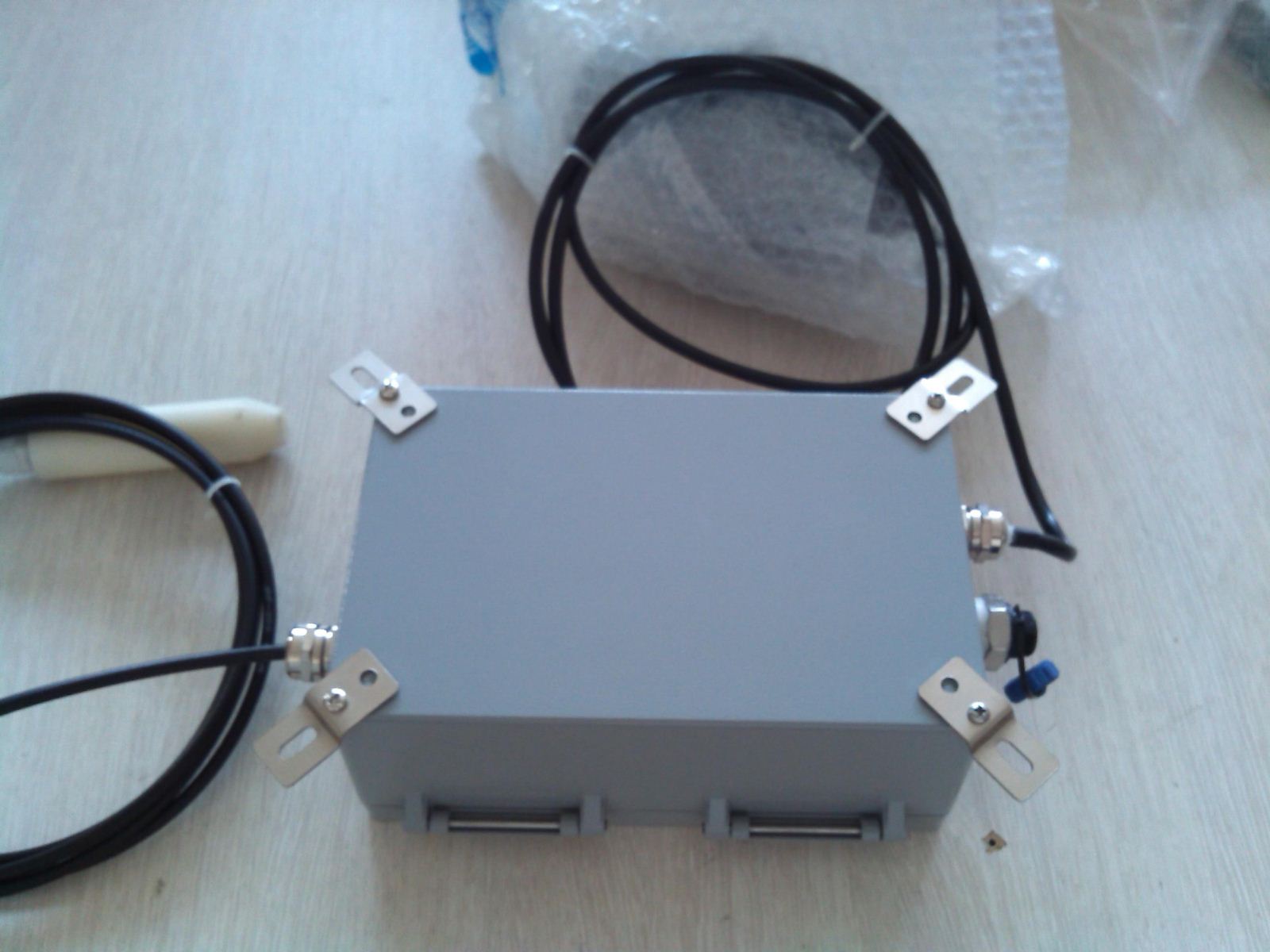

变送器和电池盒背部四个角上有四个螺丝孔，将四个固定用折片跟壳体固定住，然后把壳体往窨井壁上比对做好记号，在窨井壁上用冲击钻打孔，而后用膨胀螺丝来固定住变送器和电池盒。

这种安装方式固定的设备，如果需要打开盖子操作，会有些不方便。因为开盖后壳体是朝向一边的，不是朝着天空的。

图4.2 .4   变送器和电池盒的三角支架固定

图4.2 .4   变送器和电池盒的三角支架固定

2.3 供电

1.在野外没有供电的情况下，可以采用太阳能板+太阳能电池给河道流量计供电。

2.在某些特殊场合，只能使用电池供电，需要定期去现场更换电池。根据测量频率和GPRS发送时间不同，电池盒的尺寸会不同。

图4.3.1  信号和电源连接用的IP68防水接头

2.4 无线传输器的安装

无线传输器的安装跟变送器的安装一样，可以参考“2.2 变送器、电池盒的安装”。无线传输器的天线要露出在壳体外，尽可能放在高处，以保证无线信号的畅通。同时要注意雷击对天线和设备的损毁，建议在现场安装避雷天线和避雷器。2.4 无线传输器的安装

无线传输器的安装跟变送器的安装一样，可以参考“2.2 变送器、电池盒的安装”。无线传输器的天线要露出在壳体外，尽可能放在高处，以保证无线信号的畅通。同时要注意雷击对天线和设备的损毁，建议在现场安装避雷天线和避雷器。

五、产品使用注意事项

1.传感器、变送器、电池盒之间的防水插头要插紧拧好。以防止短路或者断路。

2.传感器、变送器、电池盒之间的电缆要贴壁安装并且用线卡固定，如果线会遇到较尖锐或者锋利的物体无法避开，要加护套保护。

3.开盖操作前，必须把电源断开。

4.壳体上有6-8颗螺丝(不同壳体密封螺丝数量不一样)，打开壳体操作完毕后，必须先检查防水密封条是否完好无损，没有垃圾或者颗粒物粘附在密封条上。如果有，需要清理干净后再盖盖。　

图5.1.1  检查密封条是否完好无损

然后再盖上盖子，拧紧6-8颗密封螺丝。

图5.1.2     6颗密封螺丝

5.开盖操作的时候，不要让水、尘土等进入壳体内，如果有需要清理干净。

6.不要人为拉扯、甩动电缆，也不要撞击壳体。

7.不要把连接电缆作为承重线，用连接电缆来悬挂变送器、电池盒，或者其他重物。
