产品介绍

•
• • 产品信息
  • 名称：      YZF1-140型油位计
  • 制造商：   常州宝德电气技术有限公司
  • 产品介绍
  •      YZF1-140型油位表，适用于户外式中小型油浸式变压器储油柜内油位指示，其表盘刻度指示对应不同温度下的油位高度。

          本产品的采用，可避免变压器油直接暴露在太阳光下，防止油因光照而老化，延缓油的老化进度，减少变压器运行期间的油务护理；且不再会因油的变色而使刻度模糊不清、或引起变压器用户对油品的怀疑。另外，由于指针式油位计油位指示明显，即使在夜间也可清晰地观察到油位，便于运行维护人员及时了解储油柜内存油量，从而确保变压器类产品长期安全运行。
          本产品设计新颖，结构合理，安装方便且美观大方，具有防渗漏油、油位指示直观、经济适用、耐候性好等特点，是现有的联通式玻璃管液位计和平面油表的理想替代产品。

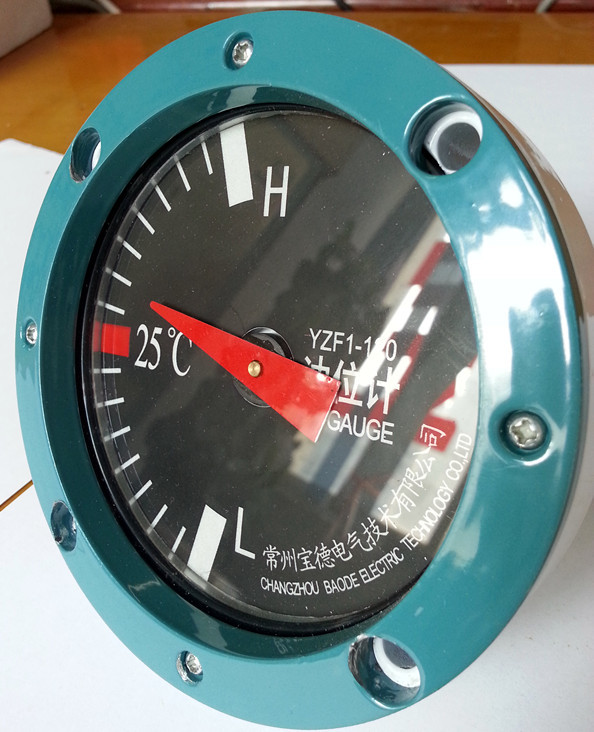

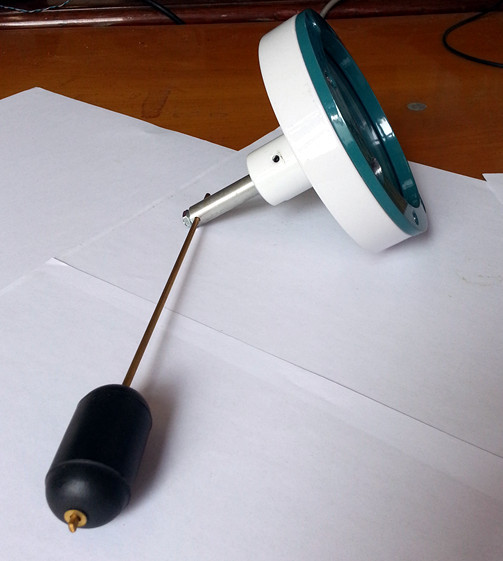

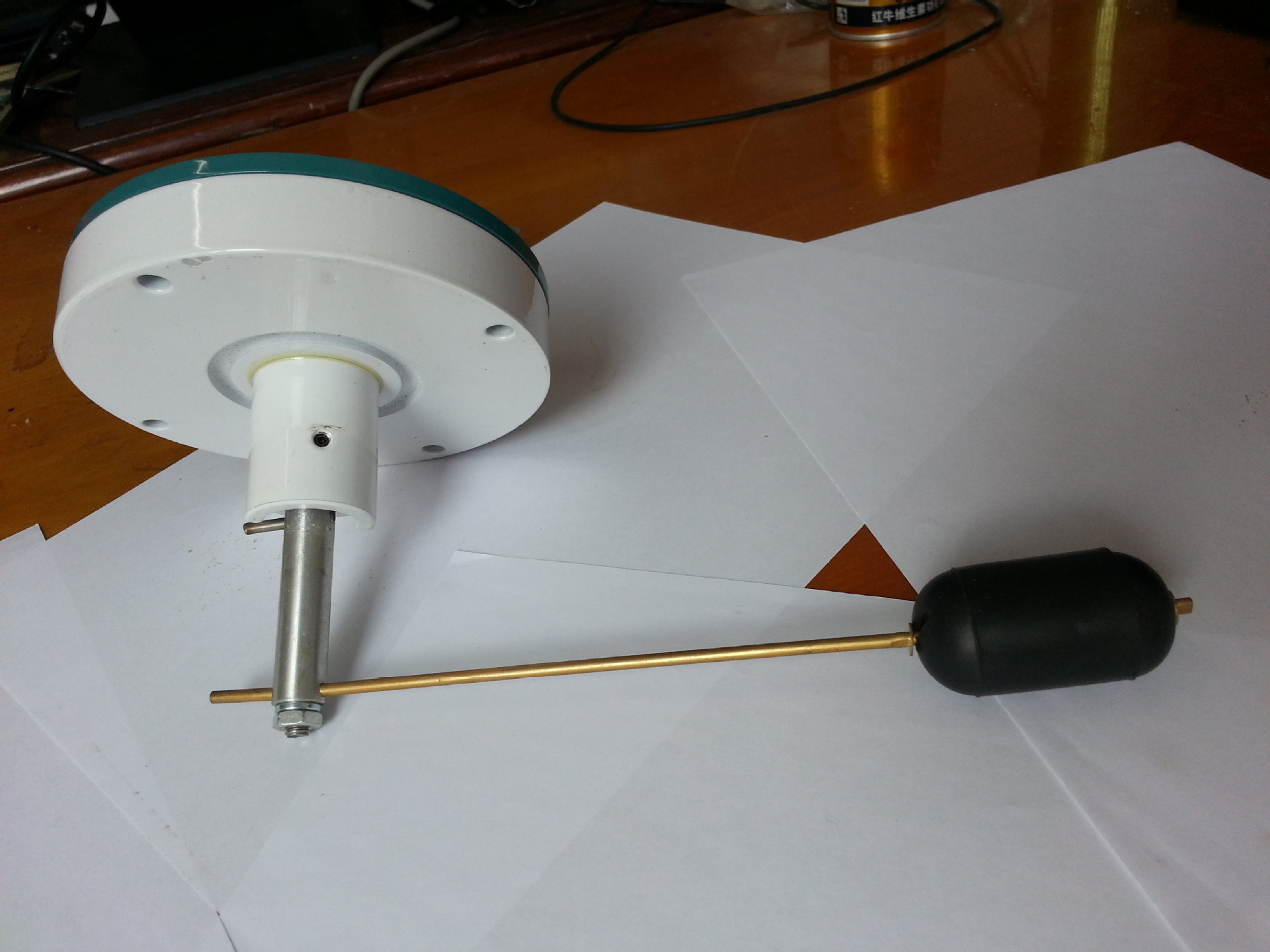

产品实拍图

产品技术规范

YZF1-140型油位表说明书

一、用途

       YZF1-140型油位表，适用于户外式中小型油浸式变压器储油柜内油位指示，其表盘刻度指示对应不同温度下的油位高度。

      本产品的采用，可避免变压器油直接暴露在太阳光下，防止油因光照而老化，延缓油的老化进度，减少变压器运行期间的油务护理；且不再会因油的变色而使刻度模糊不清、或引起变压器用户对油品的怀疑。另外，由于指针式油位计油位指示明显，即使在夜间也可清晰地观察到油位，便于运行维护人员及时了解储油柜内存油量，从而确保变压器类产品长期安全运行。

      本产品设计新颖，结构合理，安装方便且美观大方，具有防渗漏油、油位指示直观、经济适用、耐候性好等特点，是现有的联通式玻璃管液位计和平面油表的理想替代产品。

二、特点

      ◆将变压器油与外界光照隔绝，延缓油的老化，减少油务护理工作量；

      ◆表盘采用140 mm外径的圆盘形结构，与Ф180～Ф610mm的储油柜相匹配；

      ◆表盘内刻度盘和指针采用新型反光材料喷涂，方便夜间观察油位；

      ◆浮杆在转轴连杆上的固定采用相抱式锁紧形式，实现面接触，固定可靠；

      ◆浮杆长度可调，便于用户根据不同储油柜直径进行调整；

      ◆表盘上设有四个安装孔，安装直接方便；

      ◆外壳喷塑，耐候性好，色泽鲜艳，与变压器本体颜色相宜。

三、工作条件

     1、海拔高度：≤2000m

     2、工作环境温度：-30℃～95℃

     3、油位表垂直安装

     4、安装位置无剧烈振动

四、结构及工作原理

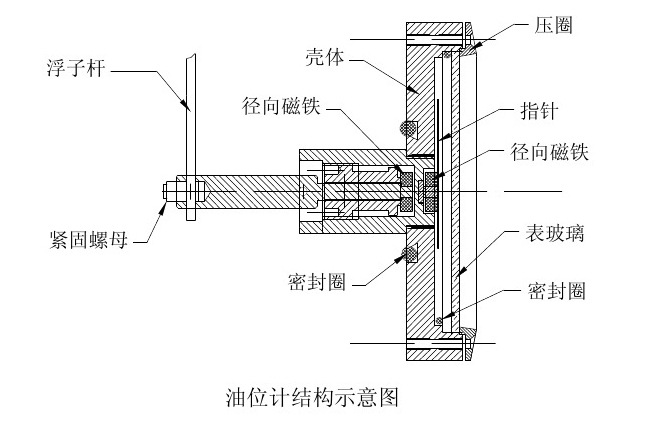

     1、油位表基本结构：油位表由浮子、连杆、磁钢、表座、刻度盘、指针、玻璃罩、压圈等组成（如附图油位计结构示意图）。

     2、工作原理：当油枕（储油柜）内的油位由于受环境温度、负载大小及其它因素影响而升高或降低时，油位表的浮子随着油面同步升高或降低，从而带动指针偏转，指示相应油位。浮子偏转方向与表盘指针偏转方向一致。

      由于油位表的表座完全隔离了浮子与指针，从而保证了油位表密封的可靠性。同时，由于该油位表的安装，避免了变压器油受阳光直射，从而有效防止变压器油的老化，减少油务护理。

五、安装使用说明

    1、油位表以25℃油温时的油面作水平参考，在安装时根据实测油温可递推得出注油位的正确高度。

    2、油位表（标准型）最大有效测量范围为直径610mm，若有其它特殊要求，可按需定制。

    3、浮杆的长度可根据下表进行调整：

注：浮杆长L——指浮球内侧至连杆转轴内侧间的距离。

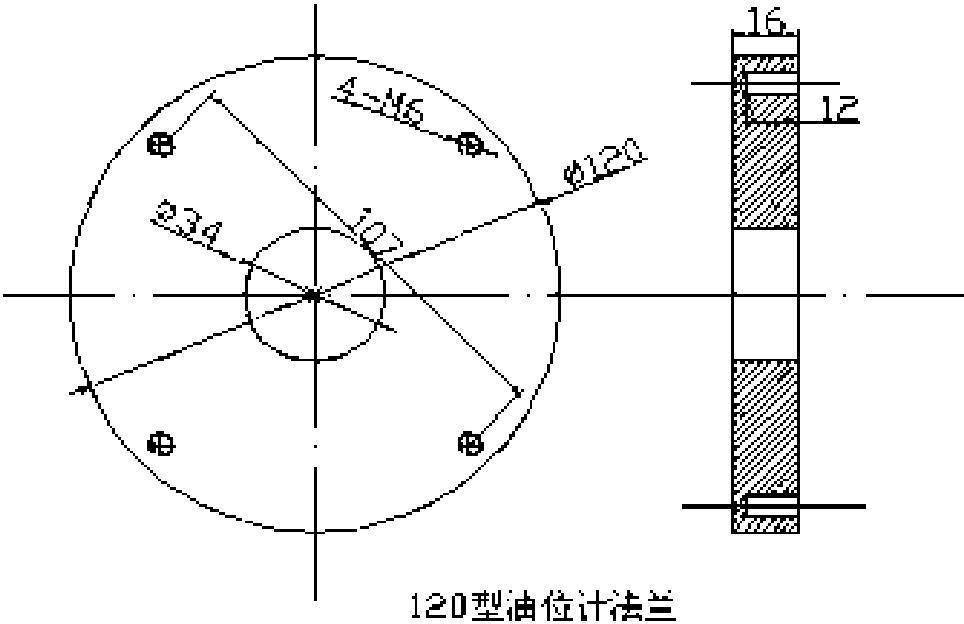

4、油位表的外型及安装尺寸如下图：

六、注意事项

      1、油位计安装时必须保证浮杆及浮子的活动空间不受任何结构件的干扰；

      2、浮杆长度应与储油柜直径相配合，以保证油位计显示刻度值与柜内实际油位相符合；

      3、油位表装配过程中不宜受到强力冲撞；

      4、油位表的连杆不能用猛力拉伸或使其弯曲变形，影响油位指示的准确度；

      5、安装图中的密封圈起阻止油的渗漏作用，若不能完全密封，应检查螺钉是否拧紧，或安装法兰与密封圈接触处是否平整。

                 本公司除生产YZF1-140型油位表以外，同时生产各种温度检测、控制仪表，产品有：压力式温度指示控制器、箱变配套                   仪表“四件套”（油位计、真空压力表、温度计、压力释放阀）、各类数显仪表、专用耐    油件、橡胶密封件等。

                  本公司可同时为用户特殊设计生产各种规格的检测、控制仪表。

                  本公司将本着“质量第一、用户至上”的宗旨，为广大用户提供优质的配套服务。竭诚欢迎各用户单位来人、来电垂询！

厂址：江苏省常州市新北区天安工业村B座三楼

电话：0519—85128089   85132300

 传真：88227237         邮编：213022
