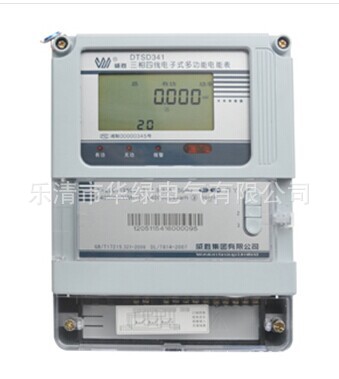

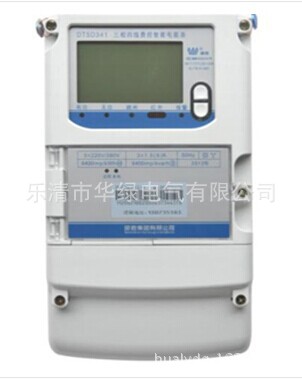

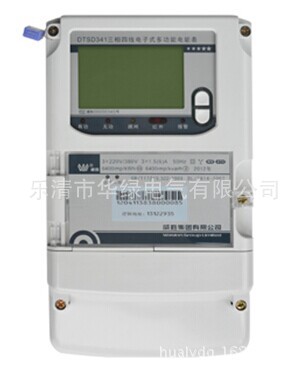

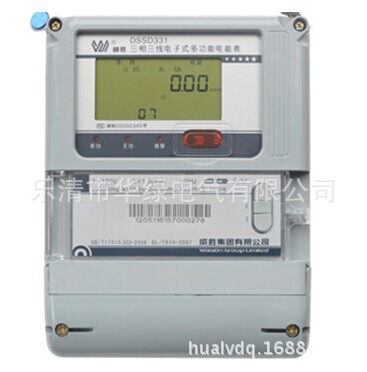

该表是一款具备多功能电能表所有功能，并可完成数据采集和无线远传功能的电子式多功能网络表

• 大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光。
• 1个GPRS通讯接口，1路被动RS-485、1路主动抄子表源RS485，吸附式/远红外通讯接口,各通讯物理端口相互独立。
• 配置有功、无功空接点及LED电能脉冲输出。
• 分时计量正反向有功电量,四象限无功电量,组合1、组合2无功电量.组合方式：四象限无功任意组合,计量分相正反向有功、感容性无功电量。
• 最大8费率,主副两套时段,自动纠错,最大可记录13个月历史记录。
• 可设置6类数据记录负荷曲线,容量达到2M字节。
• 记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等事件。
• 双备份数据存储,具有自检和纠错功能,具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能。
• 远程数据和状态定时主动上报，支持实时查询。
• 远程预付费和远程跳闸、合闸功能（可选）。
• 窃电、非法操作、故障等报警信息实时主动上报。
• 停电后可通过按钮、手抄器唤醒显示，可远红外抄表。
• 通信采集模块在采集和传输功能部分，遵循多种上行通讯规约，能够实现电力部门对远方用户计量点或配变监测点的电能相关数据的采集及相关事件的监测要求，通信采集模块能通过抄表485口抄读基表数据。

技术参数项目	项目内容
技术标准	GB/T17215.321－2008-2002；GB/T17521.322－2008；GB/T17883-1999；DL/T614-2007
准确度等级	有功：0.5S级、1级；无功：2级
参比电压	3×100V；3×220/380V
电流规格	互感器接入式：1(2)A, 1.5(6)A, 5(6)A 直通式：5(20)A,10(40)A, 15(60)A,20(80)A
电表规约	DL/T645-2007多功能电能表通讯规约
远方通讯规约	电力负荷管理系统数据传输规约Q/GDW130-2005
数据传输接口	标配GPRS:频率范围900MHz/1800 MHz;馈线阻抗：≤50Ω；数据传输速率300-115200bps；数据传输协议UDP/TCP协议；无线增益：2db双频；射频功率：≤2W
整机功耗	＜1.5W；6VA
GPRS模块功耗	＜3W
参比频率	(50±2.5)Hz
工作电压范围	0.8Un～1.2 Un；极限工作电压范围：0.7 Un～1.3 Un
工作温度	-25℃～+60℃；
极限工作温度范围	-40℃～+70℃
时钟误差	≤0.5s/d，带温补
采集间隔	5分钟-1个月可设置，最小间隔5分钟（注意：设置的采集间隔必须为5分钟的倍数）
停电运行指标	充电电池容量	锂电池，4.8V/300mAh
	和主站通讯次数	3次以上
	数据保持时间	永久保存
	重要配置参数	永久保存
外形尺寸	长×宽×厚：290mm×175mm×85mm
净重	约2.2kg

主要特点

该表是一款具备多功能电能表所有功能，并可完成数据采集和无线远传功能的电子式多功能网络表

主要功能

• 大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光。
• 1个GPRS通讯接口，1路被动RS-485、1路主动抄子表源RS485，吸附式/远红外通讯接口,各通讯物理端口相互独立。
• 配置有功、无功空接点及LED电能脉冲输出。
• 分时计量正反向有功电量,四象限无功电量,组合1、组合2无功电量.组合方式：四象限无功任意组合,计量分相正反向有功、感容性无功电量。
• 最大8费率,主副两套时段,自动纠错,最大可记录13个月历史记录。
• 可设置6类数据记录负荷曲线,容量达到2M字节。
• 记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等事件。
• 双备份数据存储,具有自检和纠错功能,具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能。
• 远程数据和状态定时主动上报，支持实时查询。
• 远程预付费和远程跳闸、合闸功能（可选）。
• 窃电、非法操作、故障等报警信息实时主动上报。
• 停电后可通过按钮、手抄器唤醒显示，可远红外抄表。
• 通信采集模块在采集和传输功能部分，遵循多种上行通讯规约，能够实现电力部门对远方用户计量点或配变监测点的电能相关数据的采集及相关事件的监测要求，通信采集模块能通过抄表485口抄读基表数据。

技术参数

技术参数项目	项目内容
技术标准	GB/T17215.321－2008-2002；GB/T17521.322－2008；GB/T17883-1999；DL/T614-2007
准确度等级	有功：0.5S级、1级；无功：2级
参比电压	3×100V；3×220/380V
电流规格	互感器接入式：1(2)A, 1.5(6)A, 5(6)A 直通式：5(20)A,10(40)A, 15(60)A,20(80)A
电表规约	DL/T645-2007多功能电能表通讯规约
远方通讯规约	电力负荷管理系统数据传输规约Q/GDW130-2005
数据传输接口	标配GPRS:频率范围900MHz/1800 MHz;馈线阻抗：≤50Ω；数据传输速率300-115200bps；数据传输协议UDP/TCP协议；无线增益：2db双频；射频功率：≤2W
整机功耗	＜1.5W；6VA
GPRS模块功耗	＜3W
参比频率	(50±2.5)Hz
工作电压范围	0.8Un～1.2 Un；极限工作电压范围：0.7 Un～1.3 Un
工作温度	-25℃～+60℃；
极限工作温度范围	-40℃～+70℃
时钟误差	≤0.5s/d，带温补
采集间隔	5分钟-1个月可设置，最小间隔5分钟（注意：设置的采集间隔必须为5分钟的倍数）
停电运行指标	充电电池容量	锂电池，4.8V/300mAh
	和主站通讯次数	3次以上
	数据保持时间	永久保存
	重要配置参数	永久保存
外形尺寸	长×宽×厚：290mm×175mm×85mm
净重	约2.2kg
