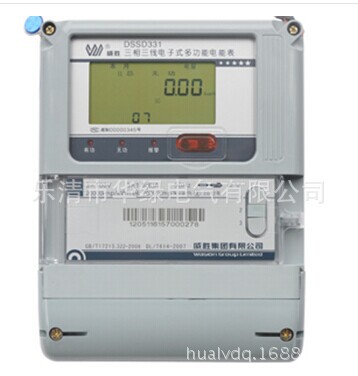

概览适用于高可靠性与高稳定性、高精度电能计量、考核需求的发电企业上网、跨区联络线、省网联络线及省内下网等关口计量点以及各类企事业单位；有功计量准确度优于0.1%。

• 主要特点
• 主要功能
• 技术参数
• Detail

该电表具有高准确度、高稳定性、高可靠性以及易扩展、易维护、通讯方式灵活等特点，采用拥有多项自主知识产权的高准确度计量方案和计量算法，实现了传统计量芯片无法达到的计量准确度，确保电能表对电能的精确计量。其采用全密封的结构及外壳，可以满足严酷的高低温交变湿热环境应用。
该电表美观大方的数据显示界面以及灵活多变的数据通信方式，轻松实现了电能表电量数据的智能化管理与人机交互，方便客户接入各类主站系统。

• 全汉字点阵式液晶显示，菜单式操作界面，可图形显示部分数据。大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光。可显示中文、英文、俄文、西班牙文等；
• 四路空接点电能脉冲及LED电能脉冲指示灯输出，报警指示灯输出。
• 2路标准RS485、1路吸附式红外/远红外通信接口，通道相互独立。
• 分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，组合方式：四象限无功任意组合；计量分相正反向有功、感容性无功电量。
• 分时计量正反向有功、无功最大需量及发生时间。
• 最大8费率，主副两套时段，时钟双备份，自动纠错，最大可记录13个月历史记录。
• 可设置6类数据记录负荷曲线，容量达到2M字节（可选4M字节）。
• 测量功能:测量A、B、C各相电压、电流、视在功率、有功功率、无功功率、功率因数、相角、频率。
• 记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等多种事件。
• 双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能。
• 具有防窃电开盖检测功能。
• 停电后可通过按键唤醒显示，唤醒后，可以通过液晶显示抄表。
• 采用开关电源，AC/DC自适应辅助电源供电，上电后由辅助电源优先供电；
• 记录多种冻结数据，形成由事件记录、负荷曲线及冻结数据组成的图形化用电异常分析；
• 三路光耦空节点可选择单独输出或三合一输出秒脉冲、需量周期或滑差时间到、时段投切。

技术参数项目	项目内容
技术标准	GB/T17215.211-2006；GB/T17215.322-2008；DL/T614-2007；Q/OKRW 013-2010
准确度等级	有功：0.1S级、0.2S级；无功： 1.0级、2.0级
参比电压	3×57.7  /100V，3×100V
电流规格	互感器接入式：1.5(6)A ，0.3（1.2）A ，5(6)A ，5(10)A
通信协议	DL/T645-1997、DL/T645-2007、Modbus
整机功耗	<1.5W;6VA
参比频率	(50±2.5)Hz
工作电压范围	0.8Un～1.2 Un；极限工作电压范围：0.7 Un～1.3 Un
辅助电源电压范围	交流85～265V或直流100～300V
启动电流	1‰In（可配置启动时的计量功能）
工作温度	-25℃～+55℃; 极限工作温度范围:-35℃～+65℃
时钟误差	≤0.5s/d,带温补
外形尺寸	长×宽×厚:291mm ×175mm×85.5mm

主要特点

该电表具有高准确度、高稳定性、高可靠性以及易扩展、易维护、通讯方式灵活等特点，采用拥有多项自主知识产权的高准确度计量方案和计量算法，实现了传统计量芯片无法达到的计量准确度，确保电能表对电能的精确计量。其采用全密封的结构及外壳，可以满足严酷的高低温交变湿热环境应用。
该电表美观大方的数据显示界面以及灵活多变的数据通信方式，轻松实现了电能表电量数据的智能化管理与人机交互，方便客户接入各类主站系统。

主要功能

• 全汉字点阵式液晶显示，菜单式操作界面，可图形显示部分数据。大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光。可显示中文、英文、俄文、西班牙文等；
• 四路空接点电能脉冲及LED电能脉冲指示灯输出，报警指示灯输出。
• 2路标准RS485、1路吸附式红外/远红外通信接口，通道相互独立。
• 分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，组合方式：四象限无功任意组合；计量分相正反向有功、感容性无功电量。
• 分时计量正反向有功、无功最大需量及发生时间。
• 最大8费率，主副两套时段，时钟双备份，自动纠错，最大可记录13个月历史记录。
• 可设置6类数据记录负荷曲线，容量达到2M字节（可选4M字节）。
• 测量功能:测量A、B、C各相电压、电流、视在功率、有功功率、无功功率、功率因数、相角、频率。
• 记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等多种事件。
• 双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能。
• 具有防窃电开盖检测功能。
• 停电后可通过按键唤醒显示，唤醒后，可以通过液晶显示抄表。
• 采用开关电源，AC/DC自适应辅助电源供电，上电后由辅助电源优先供电；
• 记录多种冻结数据，形成由事件记录、负荷曲线及冻结数据组成的图形化用电异常分析；
• 三路光耦空节点可选择单独输出或三合一输出秒脉冲、需量周期或滑差时间到、时段投切。

技术参数

技术参数项目	项目内容
技术标准	GB/T17215.211-2006；GB/T17215.322-2008；DL/T614-2007；Q/OKRW 013-2010
准确度等级	有功：0.1S级、0.2S级；无功： 1.0级、2.0级
参比电压	3×57.7  /100V，3×100V
电流规格	互感器接入式：1.5(6)A ，0.3（1.2）A ，5(6)A ，5(10)A
通信协议	DL/T645-1997、DL/T645-2007、Modbus
整机功耗	<1.5W;6VA
参比频率	(50±2.5)Hz
工作电压范围	0.8Un～1.2 Un；极限工作电压范围：0.7 Un～1.3 Un
辅助电源电压范围	交流85～265V或直流100～300V
启动电流	1‰In（可配置启动时的计量功能）
工作温度	-25℃～+55℃; 极限工作温度范围:-35℃～+65℃
时钟误差	≤0.5s/d,带温补
外形尺寸	长×宽×厚:291mm ×175mm×85.5mm
