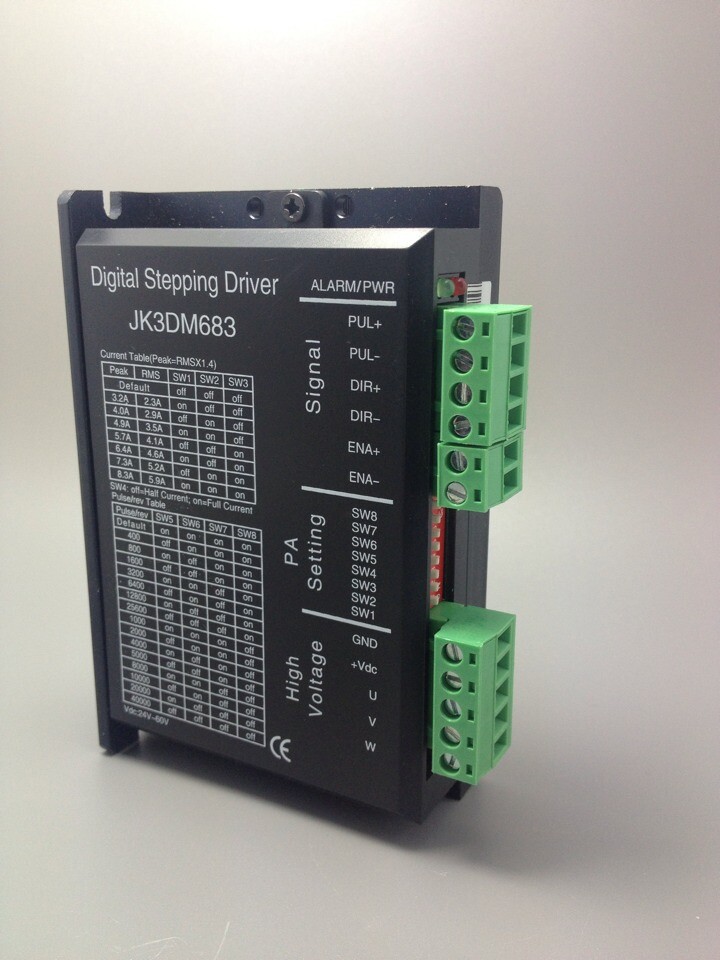

驱动器图片实拍：

概述

JK3MD683是新一代高性能数字步进电机驱动器，采用32位DSP技术，应用最控制算法大幅度降低电机运转时的噪音和振动，具有低噪音、低振动、低温升等特点。

驱动器电压为直流24V-50V，适合电流在5.6A以下各种型号的二相混合式步进电机。其微步细分有16种，最大细分为51200脉冲/转数（1/256）；其峰值工作电流范围为2.1A-5.6A，输出电流共有8档；具有自动半流、自检、过压、欠压和过流等保护功能。

主要应用领域

适合各种中、小型自动化设备和仪器。例如：贴标机、切割机、包装机、绘图仪、雕刻机、数控机床等。在用户期望低成本、低振动、小噪声、高精度、高速度的设备中效果特佳。

电流调节：

细分调节：

Default:可根据用户订制脉冲数

功能说明

驱动器功能                              操作说明

输出电流设定      由SW1-SW3三个拨码开关来设定驱动器输出电流。具体输出电流的设定，请参照驱动器面板图说明。

微步细分数设定    由SW5-SW8四个拨码开关来设定驱动器微步细分数。具体微步细分数的设定，请参照驱动器面板图说明。

自动半流功能      用户可通过SW4来设定驱动器的半流功能。“off”表示静态电流设为动态电流的一半，脉冲停止后0.5秒电流自动减至一半左右；“on”表示静态电流与动态电流相同。一般用户应将SW4设成“off”，以减少电机和驱动的发热，提高可靠性。

信号接口          PUL+和PUL-为控制脉冲信号正端和负端；DIR+和DIR-为方向信号正端和负端；ENA+和ENA-为使能信号的正端和负端。

电机接口         A+和A-接电机一相绕组；B+和B-接电机的另一相绕组。需要反向，可将其中一相绕组对调。

电源接口         采用直流电源供电，工作电压建议24-50VDC，电源功率大于100W。

指示灯           两个指示灯。电源指示灯为绿灯，驱动器上电后绿灯常亮。故障指示灯为红灯，当出现过压，过流等故障时，红灯闪烁或者常亮，当故障清除后需重新上电红灯灭。

安装说明         驱动器外形尺寸为：118×75×32mm，具体见外型尺寸图。注意留出大于10CM的空间以利于散热。安装时应使其紧贴在金属机柜上以利于散热。
